Как продлить срок службы канального осевого вентилятора на 5–10 лет: ошибки эксплуатации, регламент ТО и реальные методы снижения вибрации

作者： /

Как продлить срок службы канального осевого вентилятора на 5–10 лет: ошибки эксплуатации, регламент ТО и методы снижения вибрации

Установка канального осевого вентилятора GORNOVENT монтажниками с использованием гибких вставок

Срок службы промышленного канального осевого вентилятора определяется не только брендом, качеством сборки или классом изоляции электродвигателя. На практике решающим фактором становится регулярность технического обслуживания (ТО) и соблюдение правил эксплуатации.

Один и тот же вентилятор может бесперебойно отработать более 10 лет на одном объекте и полностью выйти из строя за 2–3 года на другом. Разница кроется в сервисном уходе, чистоте воздушного тракта, контроле вибрации и соблюдении рабочих режимов.

Быстрый ответ: как продлить ресурс вентилятора на 5–10 лет?

  1. Исключите жесткое крепление воздуховодов к фланцам вентилятора — используйте гибкие вставки (виброкомпенсаторы).

  2. Контролируйте вибрацию (СКЗ не должно превышать 2.8–4.5 мм/с согласно ГОСТ ISO 10816).

  3. Проводите очистку крыльчатки не реже одного раза в квартал для предотвращения аэродинамического дисбаланса.

  4. Не допускайте работы «на закрытую задвижку» во избежание перегрева обмоток встроенного двигателя.

Содержание

1. Экспресс-карта параметров работы по ГОСТ ISO 10816

 Чтобы быстро оценить текущее техническое состояние вашего вентилятора, сверьте рабочие показатели с диагностической таблицей ниже. Это поможет выявить скрытые дефекты до того, как они приведут к аварии.

Контролируемый параметр

Нормальное состояние (Зеленая зона)

Требует внимания (Желтая зона)

Критическое состояние (Красная зона — стоп!)

Вибрация (СКЗ), мм/с

до 2,8

2,8 – 4,5

Более 4,5 (требуется срочная остановка)

Температура двигателя, °C

45 – 65

66 – 80

Выше 85 (риск разрушения изоляции обмоток)

Рабочий ток, А

le Номинального (по паспорту)

Незначительное превышение

Выше номинала на 10%+ (систематическая перегрузка)

Радиальный зазор лопаток, мм

Стабильный, одинаковый по всему диаметру

Локальное уменьшение зазора в одной из точек

Касание лопатками внутренней стенки корпуса

Состояние крыльчатки

Идеально чистая, без биения

Легкий налет пыли/технологического нагара

Наросты грязи, видимый физический дисбаланс

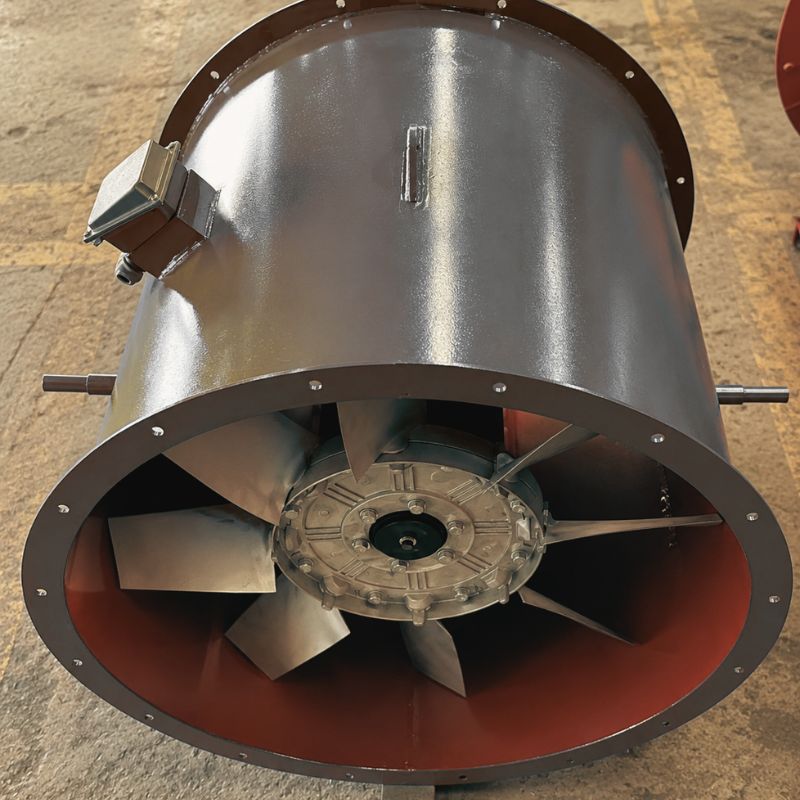

Промышленный канальный осевой вентилятор GORNOVENT в цилиндрическом корпусе

2. Почему канальный осевой вентилятор теряет ресурс раньше срока?

В отличие от радиальных (центробежных) аналогов, канальный осевой вентилятор имеет компактную конструкцию со встроенным соосным приводом. Рабочее колесо зафиксировано непосредственно на валу электродвигателя, который находится внутри цилиндрического корпуса (обечайки) прямо в потоке перемещаемого воздуха.

Такая компоновка обеспечивает высокий КПД, но делает оборудование крайне чувствительным к внешним факторам. Выделим 5 главных причин преждевременного износа:

2.1. Аэродинамический дисбаланс рабочего колеса

В отличие от радиальных (центробежных) аналогов, канальный осевой вентилятор имеет компактную конструкцию со встроенным соосным приводом. Рабочее колесо зафиксировано непосредственно на валу электродвигателя, который находится внутри цилиндрического корпуса (обечайки) прямо в потоке перемещаемого воздуха.

Такая компоновка обеспечивает высокий КПД, но делает оборудование крайне чувствительным к внешним факторам. Выделим 5 главных причин преждевременного износа:

2.2. Нарушение радиального зазора (трение лопаток)

У большинства осевых вентиляторов зазор между концом лопатки и внутренней стенкой корпуса составляет всего несколько миллиметров. Если на корпус передается механическая нагрузка от тяжелого воздуховода или происходит деформация обечайки, лопатки начинают задевать металл. Это приводит к разрушению крыльчатки и риску заклинивания ротора.

2.3. Перегрев электродвигателя

Поскольку двигатель охлаждается проходящим воздушным потоком, любое падение расхода воздуха ведет к росту его температуры. Забитые фильтры, закрытые заслонки или некорректно рассчитанное сопротивление сети снижают скорость обдува. Перегрев ускоряет деградацию изоляции обмоток и приводит к межвитковому замыканию.

2.4. Попадание влаги в электрическую часть

При наружной или кровлевой установке вентилятора конденсат или осадки могут проникать через кабельные вводы и клеммные коробки. Нарушение герметичности (снижение класса IP) неизбежно ведет к короткому замыканию.

2.5. Работа вне рабочей точки (срыв потока)

Если вентилятор подобран неверно и преодолевает сопротивление сети, не соответствующее его аэродинамической характеристике, возникает явление помпажа или срыва потока. Это сопровождается резким ростом динамических нагрузок и перегревом двигателя при снижении фактической производительности.

3. Кейс из практики: диагностика и устранение вибрации на производстве

На промышленном объекте канальный осевой вентилятор мощностью 7,5 кВт начал работать с повышенным шумом и вибрацией спустя 11 месяцев непрерывной эксплуатации.

Показатели при плановой диагностике:

  • Уровень вибрации (СКЗ): вырос с нормативных 2,3 мм/с до критических 6,5 мм/с.

  • Температура корпуса двигателя: увеличилась с 61 °C до 88 °C.

  • Потребляемый ток: превысил паспортный показатель на 12%.

В ходе ревизии специалисты выявили:

  1. Неравномерный слой пылевых отложений на лопатках (дисбаланс).

  2. Повреждение и разгерметизацию гибкой вставки со стороны нагнетания.

  3. Ослабление затяжки анкеров и крепежных элементов на фланцевом соединении.

Проведенные работы: Очистка лопаток рабочего колеса, замена гибкого компенсатора, протяжка всех резьбовых соединений динамометрическим ключом.

Результат ремонта:

  • Вибрация снизилась до 2,4 мм/с (зеленая зона).

  • Температура двигателя стабилизировалась на отметке 63 °C.

  • Потребляемый ток и энергопотребление вернулись к исходным проектным значениям.

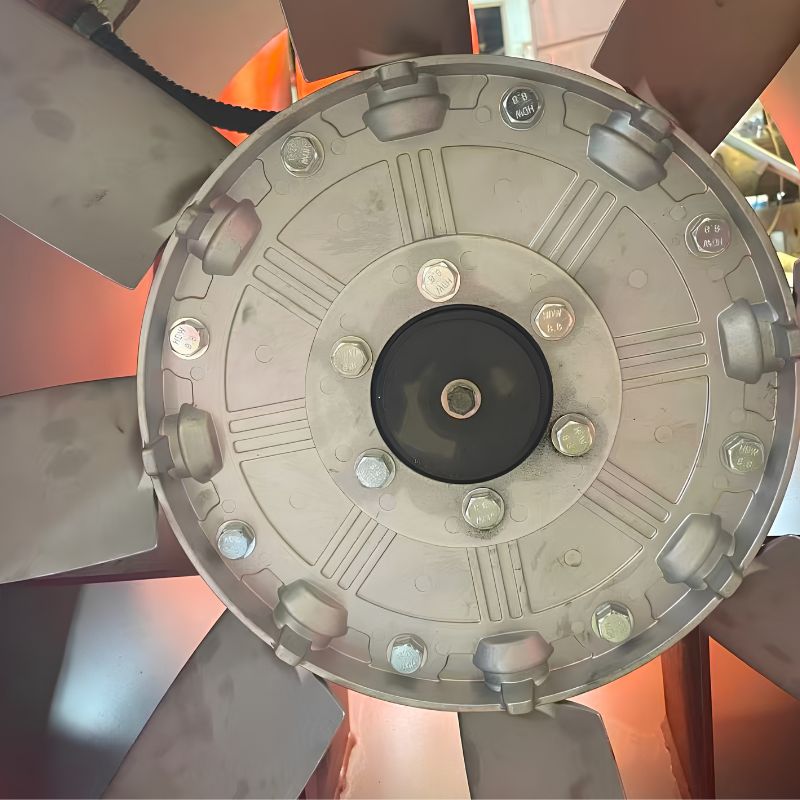

Втулка рабочего колеса осевого вентилятора и крепежные болты крыльчатки

4. Регламент технического обслуживания (ТО) канального вентилятора

Системный сервис должен проводиться строго по графику. Ниже представлена базовая программа ТО для промышленных вентиляционных систем.

Еженедельный контроль (без остановки системы)

  • Визуальный осмотр корпуса на отсутствие механических повреждений.

  • Измерение уровня вибрации переносным виброметром.

  • Акустический контроль (определение посторонних шумов, стуков, скрежета).

  • Проверка температуры двигателя (с помощью тепловизора или пирометра через технологические лючки).

Ежемесячное ТО (с кратковременной остановкой)

  • Визуальная проверка целостности кабельных линий и надежности заземления.

  • Осмотр гибких виброизолирующих вставок на наличие трещин и разрывов.

  • Контроль затяжки болтов во фланцевых соединениях.

  • Измерение рабочих токов по фазам и проверка на отсутствие перекоса напряжений.

Квартальное обслуживание (профилактика)

  • Очистка крыльчатки: удаление пыли, нагара и грязи с лопаток мягкими щетками или специализированными составами (без использования абразивов, способных повредить защитное покрытие лопаток).

  • Контроль радиального зазора: замер расстояния между лопатками крыльчатки и корпусом по всему периметру.

  • Проверка динамической балансировки ротора (при необходимости — установка балансировочных грузов).

  • Замер сопротивления изоляции обмоток электродвигателя (мегаомметром).

Ежегодная комплексная ревизия

  • Визуальный осмотр корпуса на отсутствие механических повреждений.

  • Измерение уровня вибрации переносным виброметром.

  • Акустический контроль (определение посторонних шумов, стуков, скрежета).

  • Проверка температуры двигателя (с помощью тепловизора или пирометра через технологические лючки).

5. 6 критических ошибок при эксплуатации осевых вентиляторов

  1. Монтаж без гибких вставок. Воздуховоды передают статические и динамические нагрузки непосредственно на корпус вентилятора. Это вызывает его деформацию и заклинивание крыльчатки.

  2. Игнорирование мелкой вибрации. Подход «работает и ладно» ведет к быстрому разбиванию подшипниковых щитов двигателя и разрушению сварных швов корпуса.

  3. Запуск при закрытом шибере (заслонке). В таком режиме вентилятор работает с максимальной аэродинамической нагрузкой и минимальным охлаждением.

  4. Отсутствие частотного регулирования при пуске. Тяжелые рабочие колеса при прямом пуске вызывают высокие пусковые токи, что снижает ресурс обмоток. Рекомендуется использовать УПП (устройства плавного пуска) или частотные преобразователи (ЧП).

  5. Мойка под высоким давлением (Karcher) напрямую. Направление струи воды на клеммную коробку или подшипники двигателя приводит к вымыванию смазки и залитию электрической части.

  6. Нарушение соосности при монтаже. Перекос вентилятора относительно оси воздуховода создает завихрения воздуха, увеличивая шум и аэродинамическое сопротивление.

6. Почему плановое ТО выгоднее аварийного ремонта?

  • Экономия электроэнергии: Чистый вентилятор с отбалансированной крыльчаткой потребляет на 10–20% меньше электричества за счет отсутствия лишнего сопротивления и биения.

  • Исключение простоев: Для производств, складов или серверных остановка вытяжки на время закупки нового двигателя (которая может длиться неделями) несет колоссальные убытки.

  • Увеличение общего ресурса: Регулярная замена смазки в подшипниках и устранение дисбаланса позволяют отодвинуть капитальный ремонт оборудования на 5–10 лет дальше проектного срока.

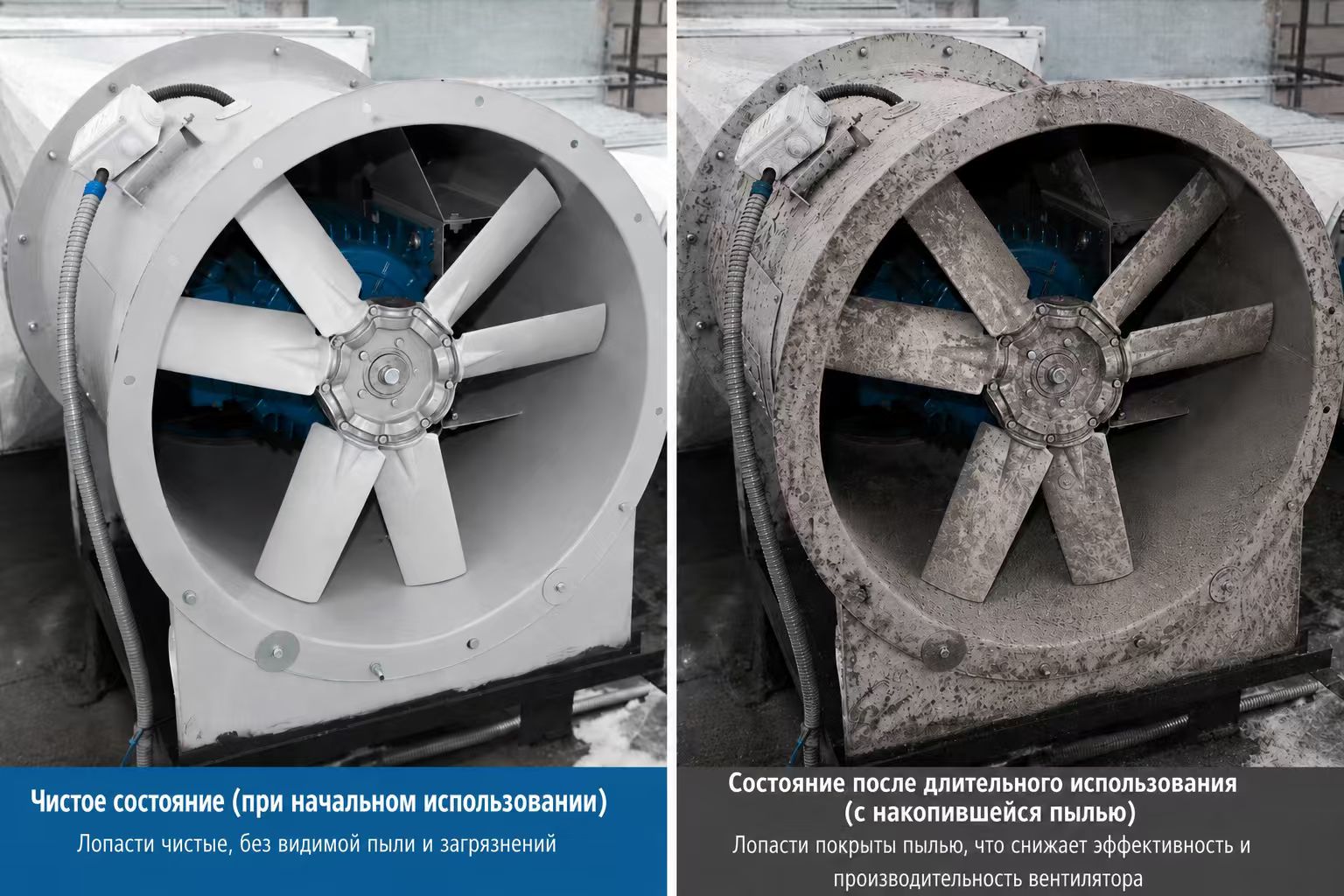

Сравнение чистого и загрязненного пылью осевого канального вентилятора GORNOVENT

7. Часто задаваемые вопросы (FAQ)

Как часто нужно проводить балансировку крыльчатки осевого вентилятора?

Проверка балансировки выполняется в рамках квартального ТО. Сама процедура динамической балансировки требуется при росте СКЗ вибрации выше 4,5 мм/с после полной очистки лопаток от грязи.

Можно ли устанавливать канальный осевой вентилятор вертикально?

Да, большинство современных моделей допускают вертикальный монтаж. Однако в этом случае повышается нагрузка на упорный подшипник электродвигателя. Убедитесь, что выбранная модель вентилятора сертифицирована производителем для вертикальной установки.

Какая вибрация считается безопасной для промышленного вентилятора?

Согласно ГОСТ ISO 10816, для оборудования данного класса безопасным считается среднеквадрическое значение (СКЗ) виброскорости до 2,8 мм/с. Значения выше 4,5 мм/с требуют проведения скорейшей диагностики и балансировки.

Заключение

Продлить срок службы канального осевого вентилятора на 5–10 лет — выполнимая инженерная задача. Ключ к ее решению лежит в переходе от аварийного ремонта («по факту поломки») к превентивному обслуживанию по четкому регламенту. Чистота лопаток, использование качественных виброкомпенсаторов и контроль рабочих параметров гарантируют надежную и энергоэффективную работу вашей вентиляционной системы на долгие годы.
