Руководство по стандартизированному монтажу вентилятора FBD (2×30 кВт)
Подробный иллюстрированный регламент по монтажу шахтных вентиляторов встречного вращения, проверке безопасности и контролю узлов.
Аннотация
Локальный вентилятор — это «линия жизни» проходческого забоя. Настоящая инструкция описывает трехэтапную систему проверки (до, во время и после монтажа), обеспечивающую безаварийную эксплуатацию оборудования, надежность энергоснабжения и нормативную подачу воздуха.
До монтажа: Осмотр и выбор места

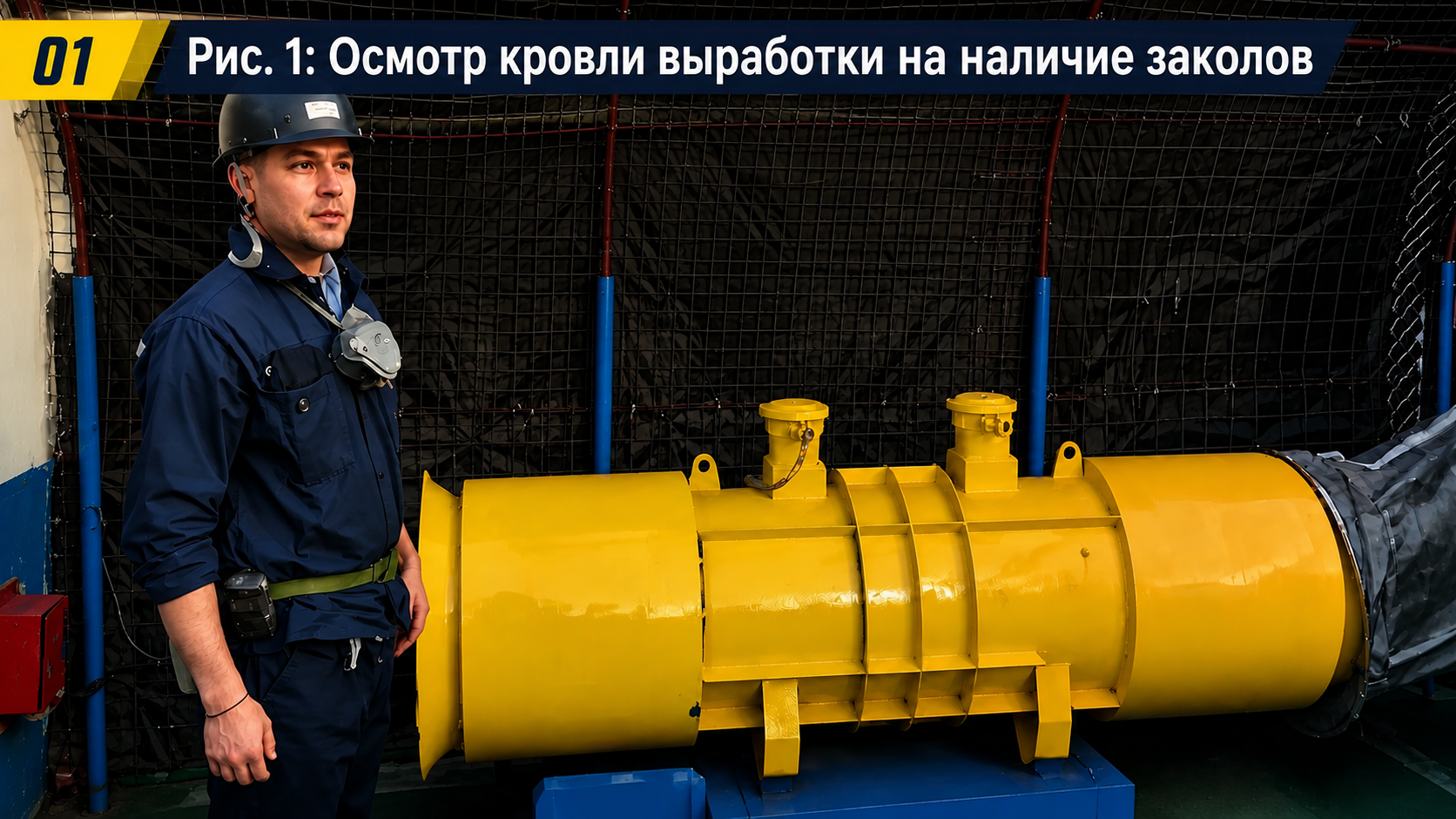

Проверка безопасности выработки («Осмотр кровли»)
Перед началом работ проведите детальный осмотр состояния крепи. Проверьте устойчивость кровли и бортов выработки в радиусе 10 метров от места установки.
Строго запрещено: Наличие отслоившейся породы (заколов) и ненадежно закрепленных блоков на кровле.
Требования к месту размещения
Свежая струя
Оборудование должно располагаться строго на свежей струе воздуха.
Дистанция ≥ 10м
Расстояние до устья проходческой выработки — не менее 10 метров.
Высота ≥ 300 мм
Высота установки от уровня почвы до корпуса — не менее 300 мм.
Сухое место
Отсутствие капежа с кровли и скопления воды на почве.
В процессе монтажа: Фиксация и электрика

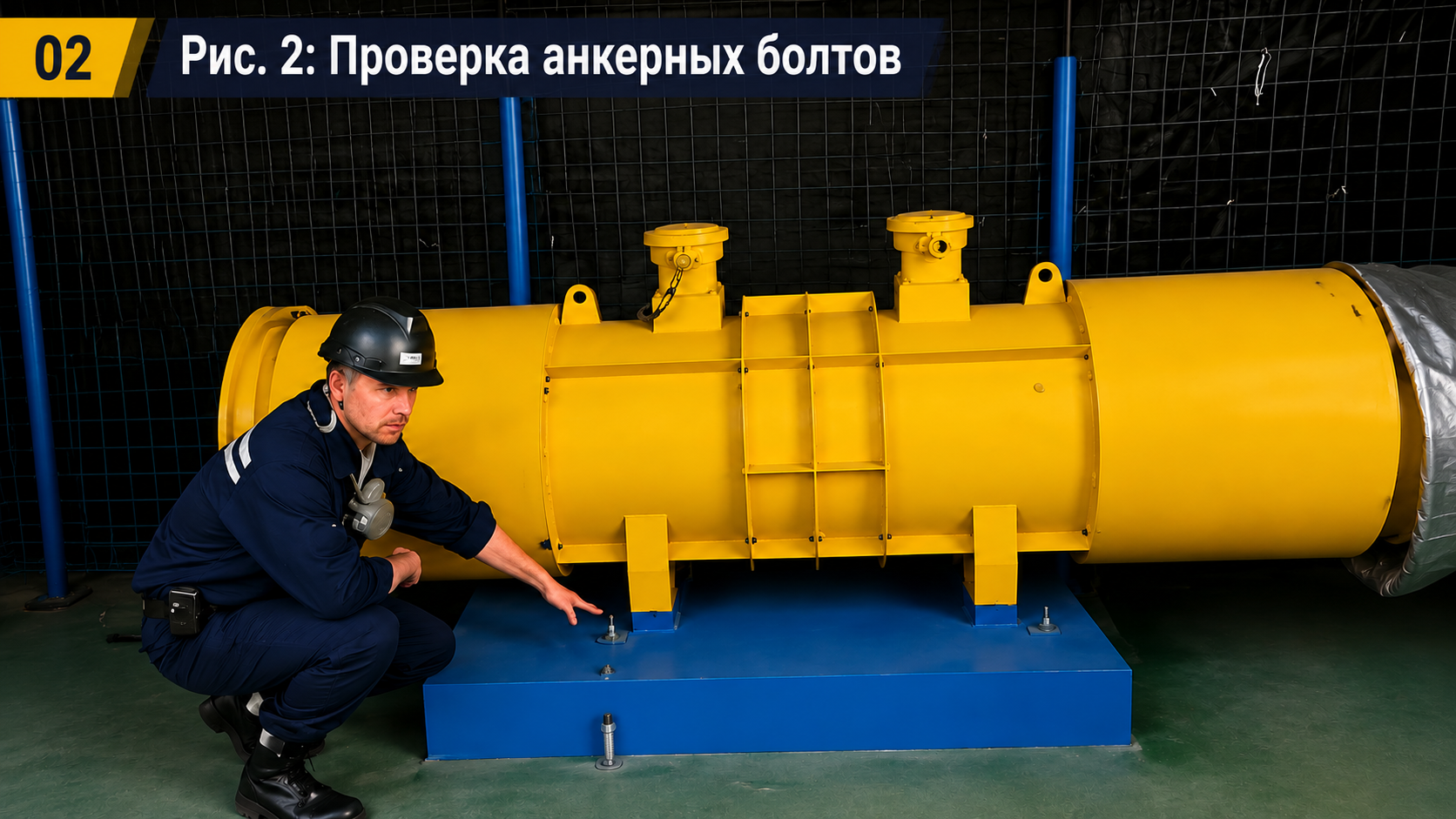

Крепление фундамента и анкерных болтов
Учитывая высокую мощность и динамические нагрузки вентилятора FBD, фиксация должна гарантировать полное отсутствие смещения.
- Проверьте затяжку всех крепежных болтов.
- Убедитесь в надежной заделке грунтовых анкеров.

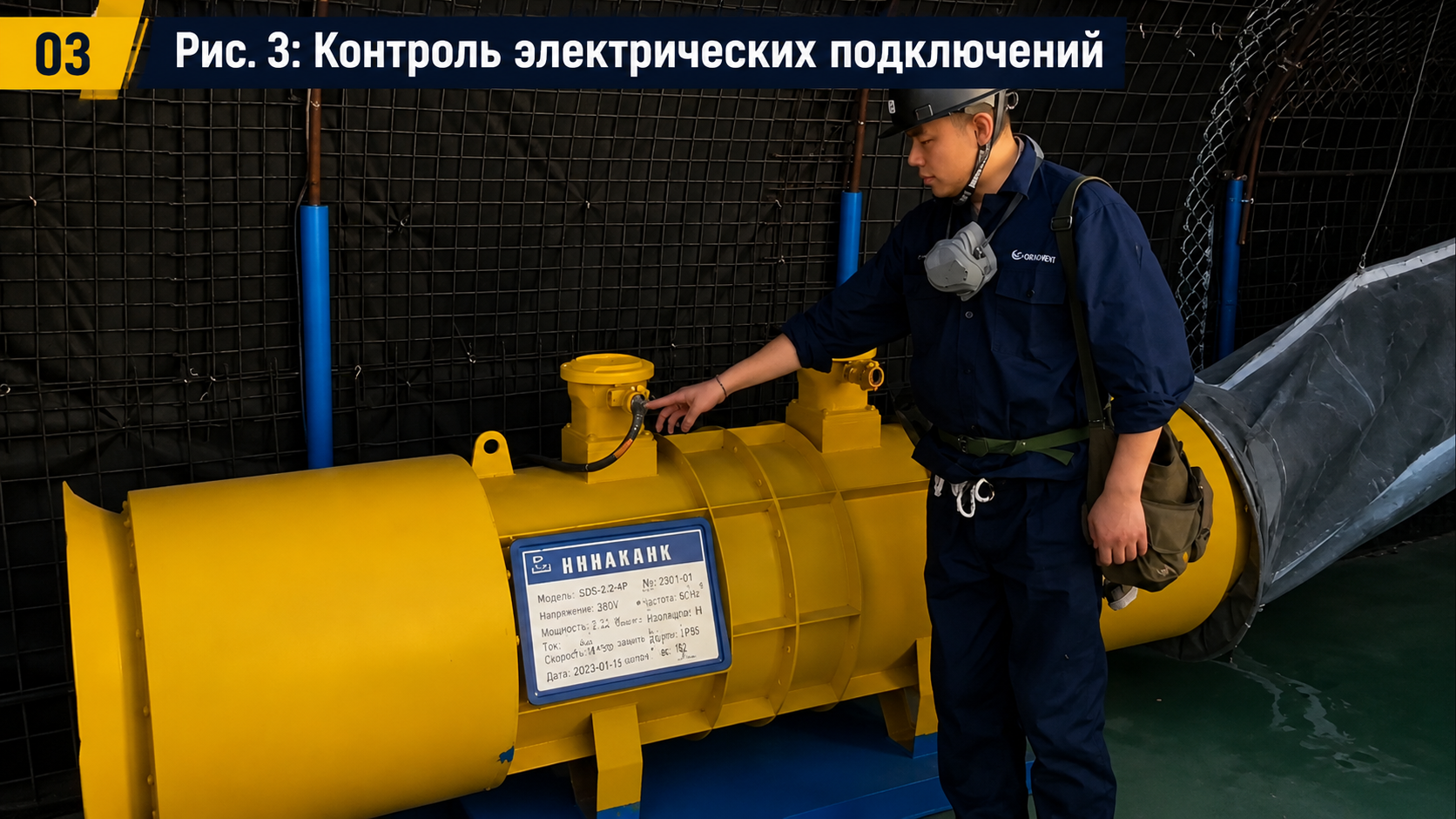

Электрические подключения и кабели
Качественный монтаж кабельных вводов исключает риск искрообразования и короткого замыкания во взрывоопасной среде.
- Плотный зажим кабеля в раструбе.
- Кабели аккуратно подвешены, не касаются породы.
После монтажа: Пусконаладка

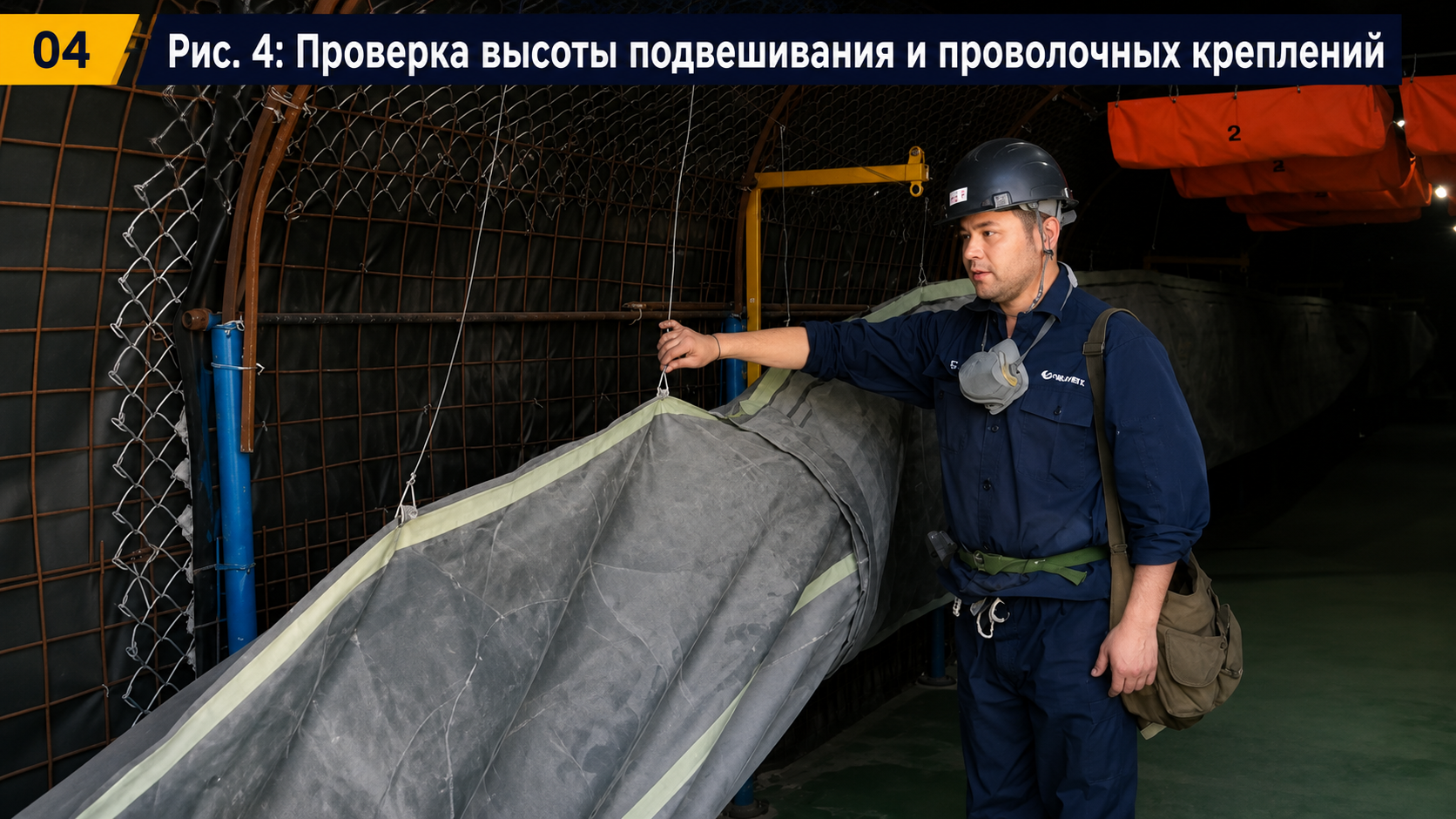

Подвешивание вентиляционного рукава
Защита воздуховода от порезов и механических повреждений — залог сохранения проектного объема воздуха. Концы подвесной проволоки не должны выступать более чем на 1 см.
Критический зазор: Расстояние от верхней части рукава до элементов крепи (анкерных тросов/болтов) должно быть более 300 мм, чтобы предотвратить проколы при вибрации.
![](https://gornovent.com/wp-content/uploads/2026/07/proverka-podveshivaniya-fartuka-fbd-ventilyator-vmp.png")

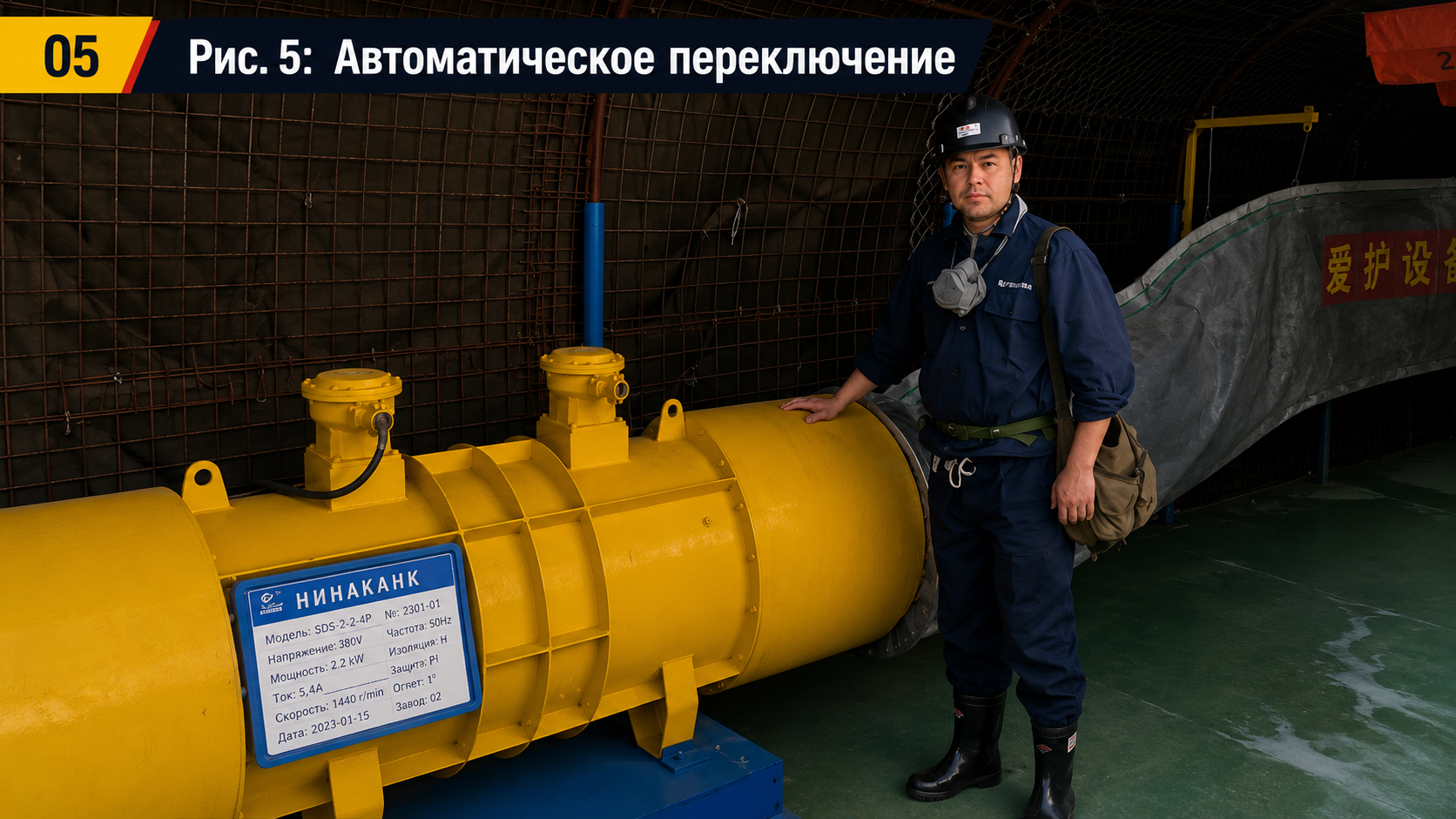

Автоматическое переключение
Проведите имитацию отключения основного вентилятора для проверки автоматического ввода резерва.
![](https://gornovent.com/wp-content/uploads/2026/07/avtomaticheskoye-pereklyucheniye-fbd-ventilyator-vmp.png")

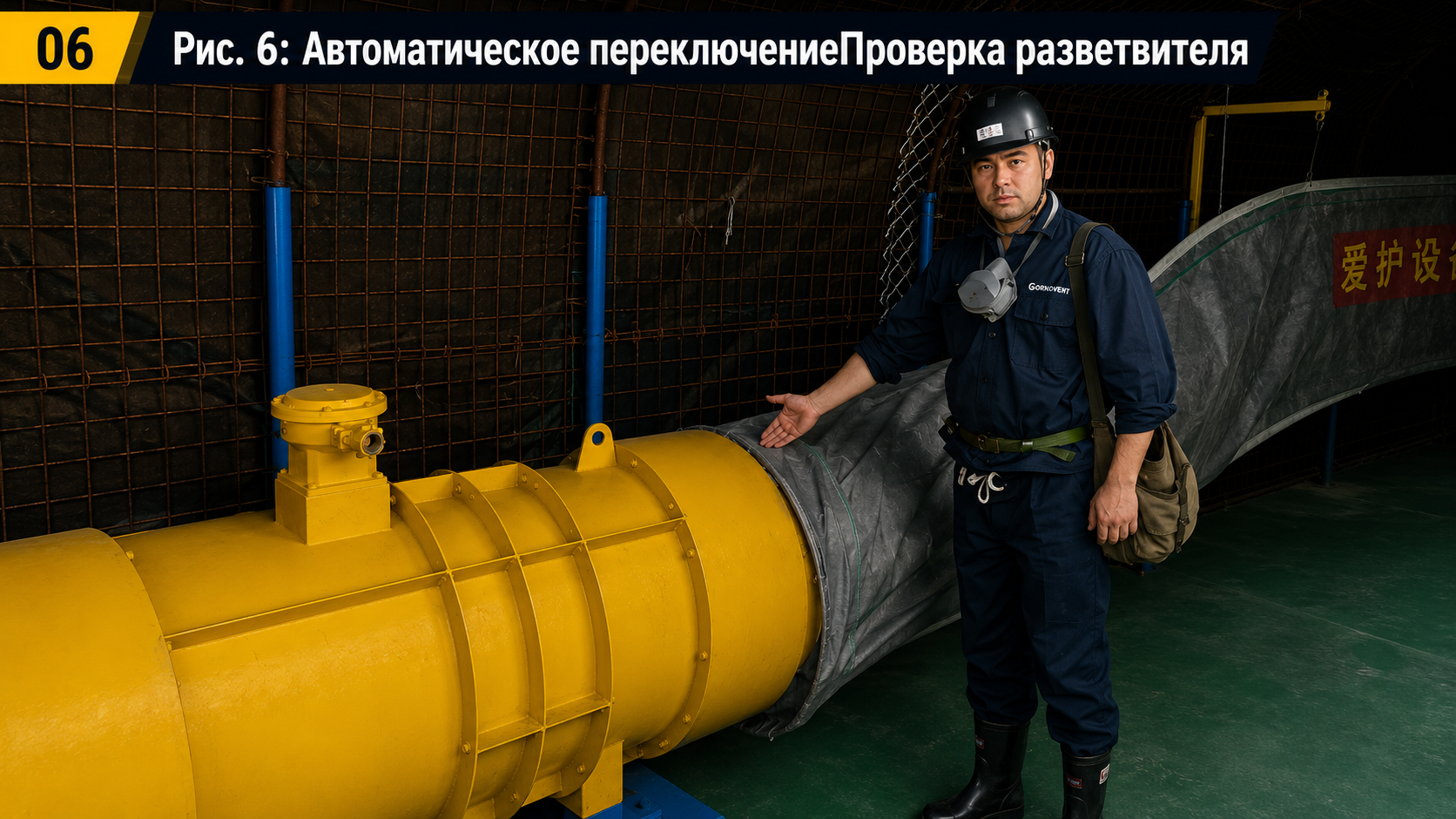

Проверка разветвителя
Тщательно проверьте плотность соединения разветвителя с патрубком вентилятора. Утечки недопустимы.
![](https://gornovent.com/wp-content/uploads/2026/07/proverka-razvetvitelya-fbd-ventilyator-vmp.png")
