Ремонт или замена: оценка 4 старых шахтных вентиляторов мощностью 225 кВт для медного рудника в Замбии
Краткое резюме проекта
Крупный оператор по добыче меди в Замбии обратился к нашей инженерной группе с просьбой провести капитальный ремонт четырех сильно изношенных одноступенчатых шахтных вентиляторов мощностью 225 кВт (1600 мм). Изначально заказчик планировал заменить поврежденные 16-лопаточные рабочие колеса из алюминиевого сплава и установить внутреннее шумопоглощающее покрытие. Однако после комплексной инженерной диагностики рабочих параметров (потребляемая мощность на валу около 180 кВт), оценки износа корпуса, состояния изоляции электродвигателя и аэродинамического КПД установки мы рекомендовали замену устаревшей схемы на современные высокоэффективные вентиляторы встречного вращения (2×110 кВт). Ниже представлен детальный технический анализ и расчёт окупаемости.
1. Полевая диагностика и рабочие параметры оборудования
В ходе инспекции на объекте в Замбии было установлено, что четыре осевых вентилятора эксплуатировались в суровых условиях с высокой влажностью и содержанием коррозионно-активных ионов. Анализ показал наличие упругой деформации корпуса и критический износ лопаточного аппарата.

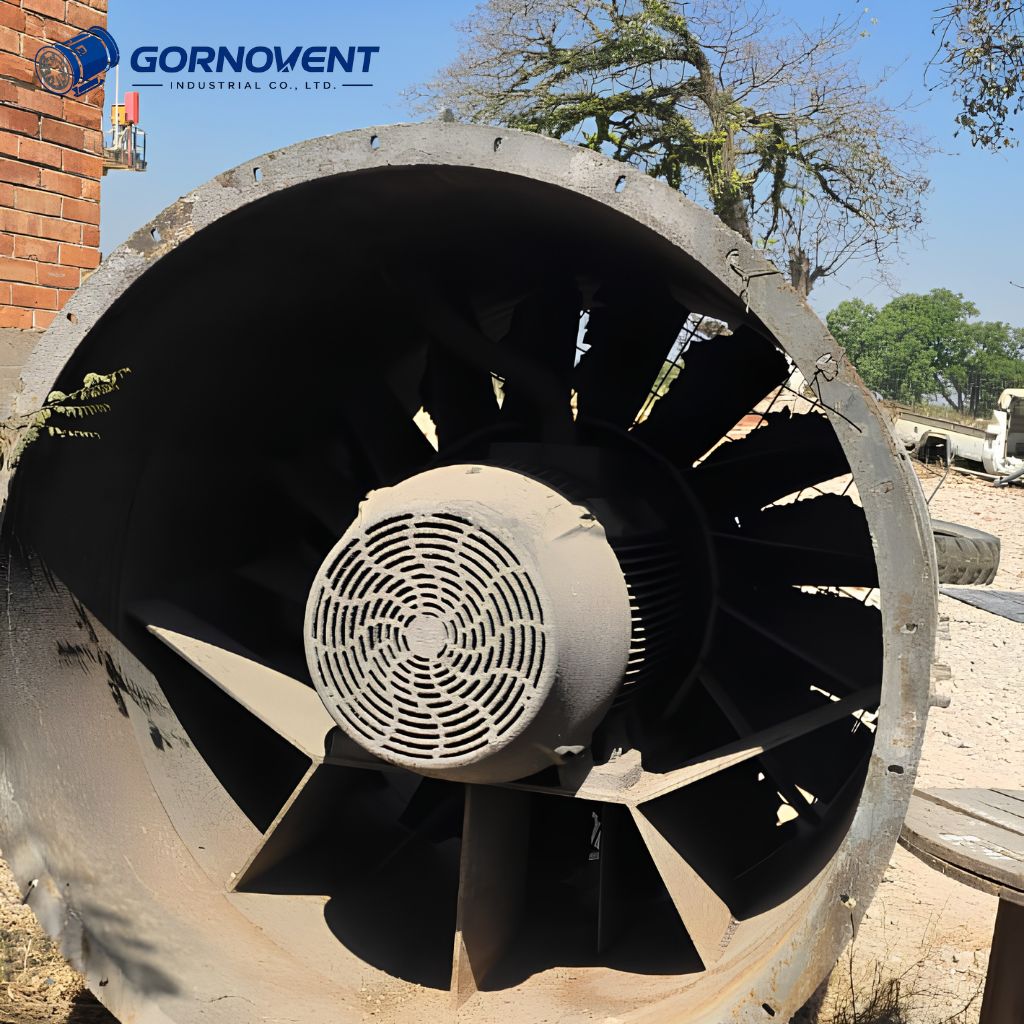

Рисунок 1: Состояние внешнего корпуса вентилятора мощностью 225 кВт (серийный № LUB-200-007). Напряжение сварных швов и коррозия фланцев.
На основе данных с заводской таблички и зафиксированной рабочей точки горной выработки наша инженерная группа сопоставила номинальные и фактические эксплуатационные характеристики:
| Параметры вентилятора (Модель: 1600 мм) | Электрические данные и рабочая точка | ||
|---|---|---|---|
| Диаметр вентилятора | 1600 мм | Номинальная мощность двигателя | 225 кВт (запас мощности ~20%) |
| Серийный номер | LUB-200-007 | Фактическая мощность на валу (Pshaft) | ~180 кВт в рабочей точке |
| Масса установки | 2 646,73 кг | Напряжение / Схема | 550 В / ТРЕУГОЛЬНИК |
| Расход воздуха (Q) | 42,00 – 50,00 м³/с | Ток при полной нагрузке | 263 А |
| Полное давление (Ptot) | 1,92 – 1,51 кПа | Частота вращения / Плотность | 1 487 об/мин / 1,2 кг/м³ |
| Количество лопаток | 16 лопаток (Угол: 19,5°) | Комплексный КПД установки | ~58%–62% (старая схема) |

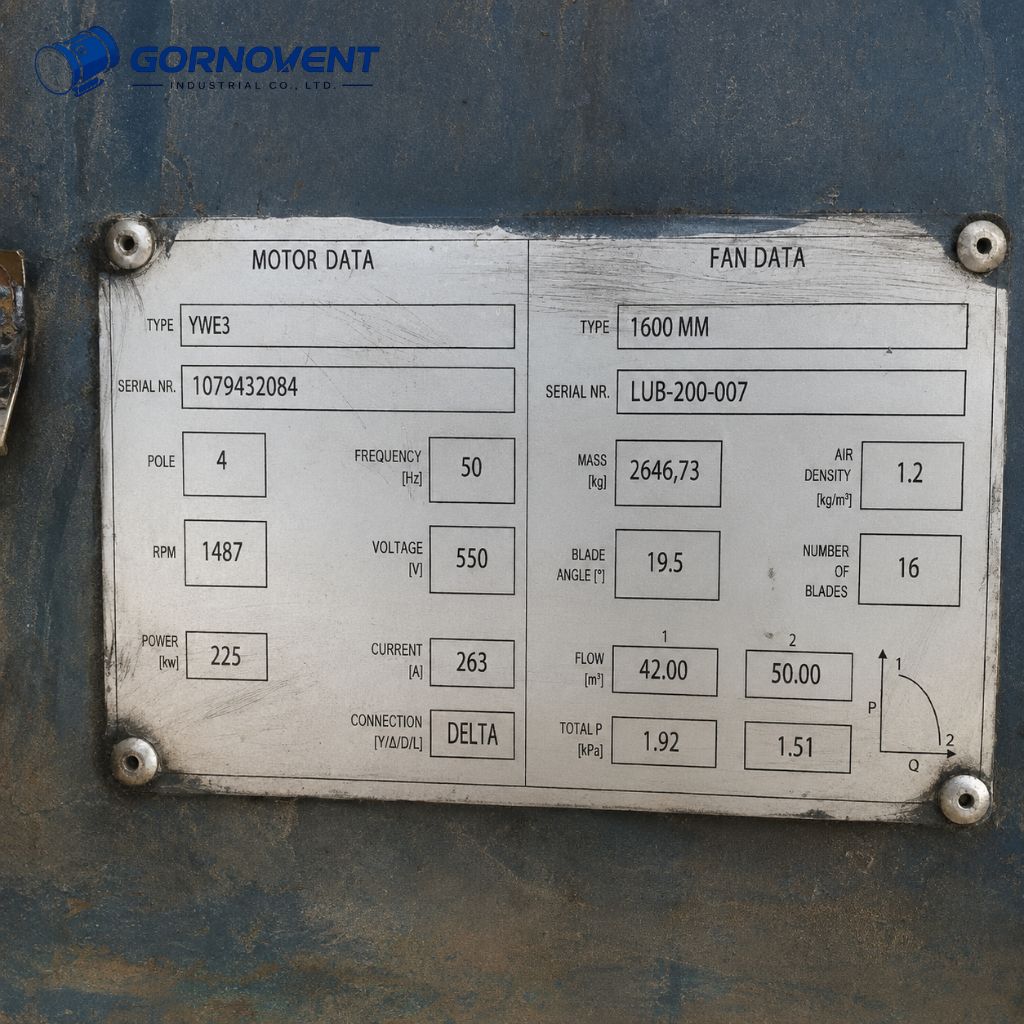

Рисунок 2: Заводская табличка оборудования, подтверждающая номинальные параметры 225 кВт, 550 В и диаметр рабочего колеса 1600 мм.
2. Анализ технических рисков: почему ремонт с «заменой только крыльчатки» небезопасен
Предложение ограничиться установкой нового алюминиевого рабочего колеса не решает фундаментальных проблем усталости металла и снижения эффективности:

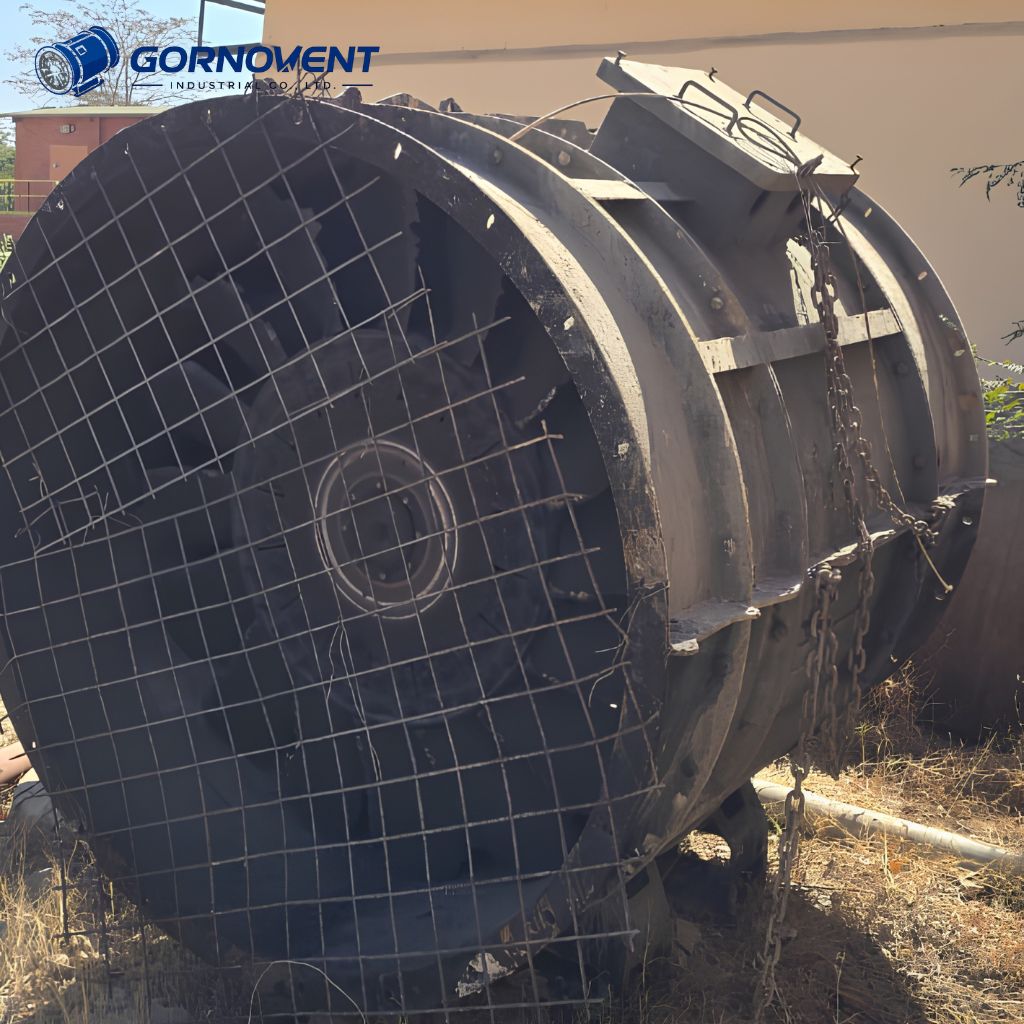

Рисунок 3: Эрозия лопаток старого рабочего колеса за защитной сеткой.

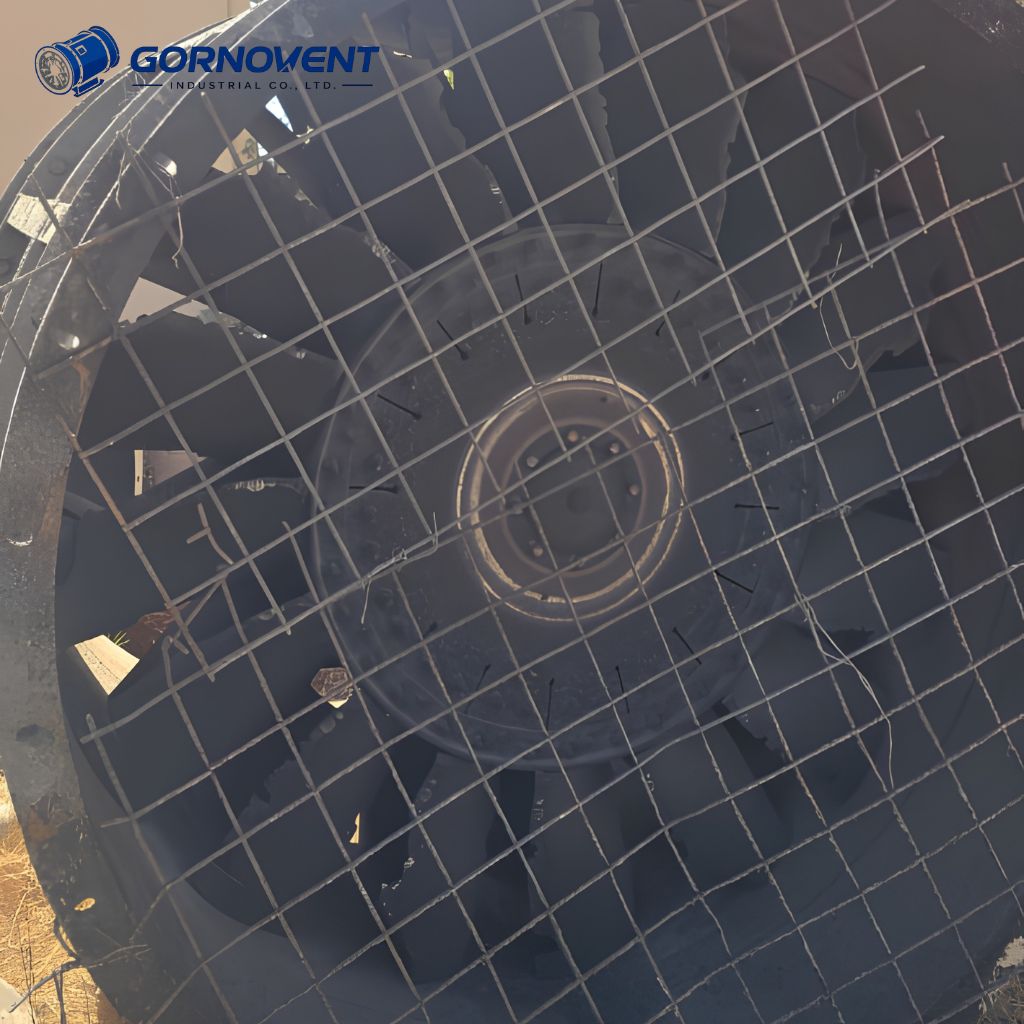

Рисунок 4: Деформация кромок лопаток, вызвавшая срыв потока и снижение давления.
Риск 1: Деформация корпуса и нарушение радиального зазора
Установка нового высокоточного колеса в деформированный за годы эксплуатации корпус (2,65 т) приведет к неровному зазору между лопатками и обечайкой, вызовет вихревой флаттер и риск опасного задевания лопаток при пуске.
Риск 2: Старение изоляции двигателя на 550 В
В условиях подземной влажности медных рудников старая изоляция обмоток статора (эксплуатация >10 лет) находится на грани пробоя. Сохранение старого мотора не гарантирует надежность при аварийном изменении нагрузки.
Риск 3: Непригодность обычных шумоглушащих материалов во влажной среде
Использование стандартной минеральной ваты без гидрофобной защиты в подземных выработках Замбии приведет к быстрому впитыванию кислых шахтных вод, утяжелению конструкции и ускорению межкристаллитной коррозии корпуса.
3. Расчет совокупной стоимости владения (TCO) и энергоэффективности
В шахтной вентиляции затраты на электроэнергию за жизненный цикл оборудования достигают 85–90% от общей TCO. При расчетах важно разграничивать энергоэффективность электродвигателя (IE3/IE4) и аэродинамический КПД всего вентилятора.
⧉ Инженерный расчет энергопотребления (на 1 вентиляционную установку)
- Фактическая нагрузка в рабочей точке (Pshaft): ~180 кВт. Время работы: 7 920 часов/год.
- Старая система (Одноступенчатая): КПД двигателя ~88%, аэродинамический КПД установки ~62%. Суммарное потребление из сети ≈ 204.5 кВт (расход 1,619,640 кВт·ч/год).
- Новая система (Встречное вращение 2×110 кВт): Двигатели IE3/IE4 (~94%), 3D-профиль лопаток без спрямляющего аппарата (КПД установки ~81%). Потребление из сети ≈ 163.6 кВт.
- Комплексный энергосберегающий эффект: Снижение потребляемой мощности на ~20% (40.9 кВт на агрегат) за счет синергии аэродинамики и высокоэффективного мотора.
- Экономия на 1 вентилятор: ~323 900 кВт·ч / год.
- Суммарная экономия по 4 вентиляторам: около 1 295 600 кВт·ч в год!
При среднем промышленном тарифе в горнодобывающем секторе Замбии (~0.11 USD / кВт·ч) годовая экономия на электроэнергии для 4 установок превысит 142 500 долларов США. Инвестиции в покупку новых вентиляторов окупаются за 14–18 месяцев эксплуатации.
| Параметр сравнения | Вариант А: Ремонт (замена только крыльчатки) | Вариант Б: Замена на новые (2×110 кВт) |
|---|---|---|
| Структурная схема | Одноступенчатый вентилятор | Схема встречного вращения |
| Комплексный КПД | Низкий (~58–62%) | Высокий (~79–83%) |
| Резервирование | Отсутствует | Частичное (работа на одной ступени) |
| Электродвигатели | Высокий риск пробоя 550 В | Новые шахтные моторы IP56 / класс H |
| Защита от влаги | Стандартная (риск намокания) | Гидрофобный звукопоглотитель |
| Срок гарантии | 6 месяцев | 24 месяца, срок службы 15+ лет |
4. Инженерные рекомендации для медного рудника
На основе аэродинамических расчетов и анализа подземной инфраструктуры в Замбии инженерная группа рекомендует следующее техническое решение:
- Переход на вентиляторы серии FBD/BDK (схема 2×110 кВт): Установка двух последовательных рабочих колес с противоположным вращением ликвидирует потери на вихревое закручивание потока, повышая полный КПД и обеспечивая резервирование.
- Коррозионно-стойкое исполнение шумоглушителей: Применение встроенных двухслойных шумоглушителей с влагоотталкивающей пропиткой наполнителя и защитной оболочкой из перфорированной нержавеющей стали (AISI 316).
- Адаптация к сети 550 В: Изготовление переходных монтажных расточек для совпадения с имеющимися анкерными болтами, а также поставка двухконтурных шкафов управления.
