Изготовление шахтных вентиляторов по чертежам заказчика — замена оборудования 1:1
GORNOVENT производит осевые шахтные вентиляторы и вентиляторные установки по техническому заданию, чертежам и присоединительным размерам заказчика. Решения подходят для модернизации существующих систем вентиляции, замены оборудования аналогичной конструкции и оснащения новых объектов. При необходимости конструкция вентилятора может быть адаптирована под существующие габариты, фланцы, направление воздушного потока, мощность электродвигателя и параметры вентиляционной сети.
Замена существующего шахтного вентилятора без изменения системы вентиляции
При ремонте и модернизации вентиляционных систем угольных и рудных шахт замена оборудования часто ограничена уже существующей инфраструктурой. Изменение диаметра вентиляционного става, положения фланцев или общей монтажной длины может потребовать переделки воздуховодов, опор и других элементов системы.
Поэтому вместо подбора ближайшей стандартной модели целесообразно изготовить новый вентилятор по размерам и техническим параметрам существующего оборудования.
GORNOVENT может разработать оборудование на основании:
- чертежа существующего вентилятора;

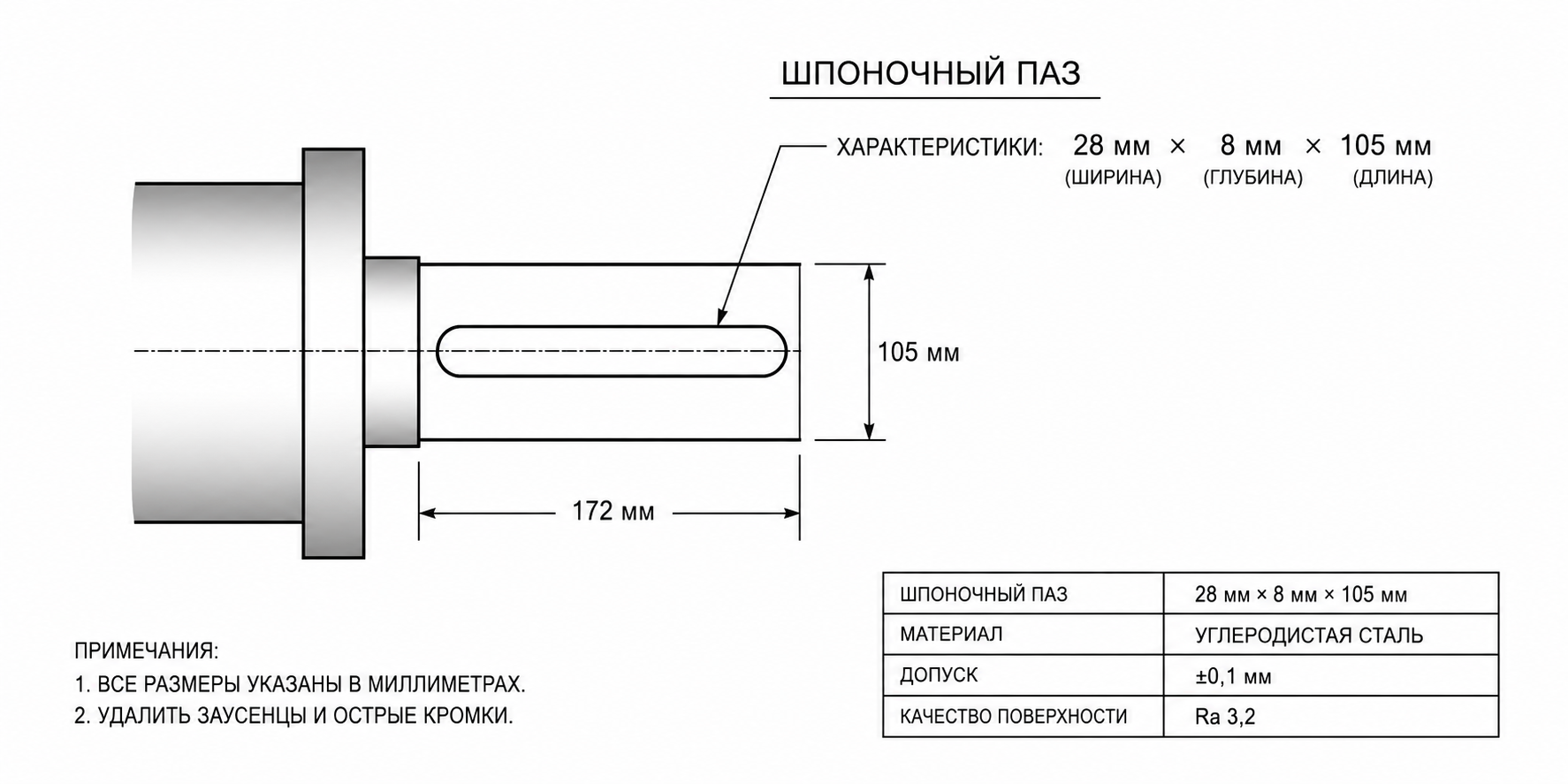

- эскиза с присоединительными размерами;
- фотографии шильдика и самого оборудования;
- технического задания;
- требуемой аэродинамической характеристики;
- данных о существующей вентиляционной сети.

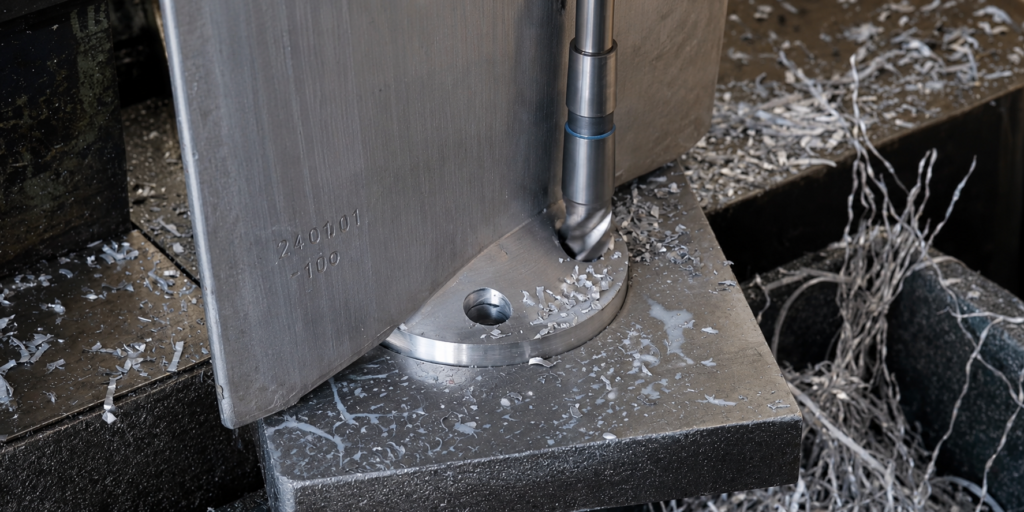

Какие параметры могут быть адаптированы
В зависимости от проекта мы можем согласовать следующую адаптацию узлов и параметров:
- диаметр рабочего колеса;
- наружный диаметр корпуса;
- монтажную длину;

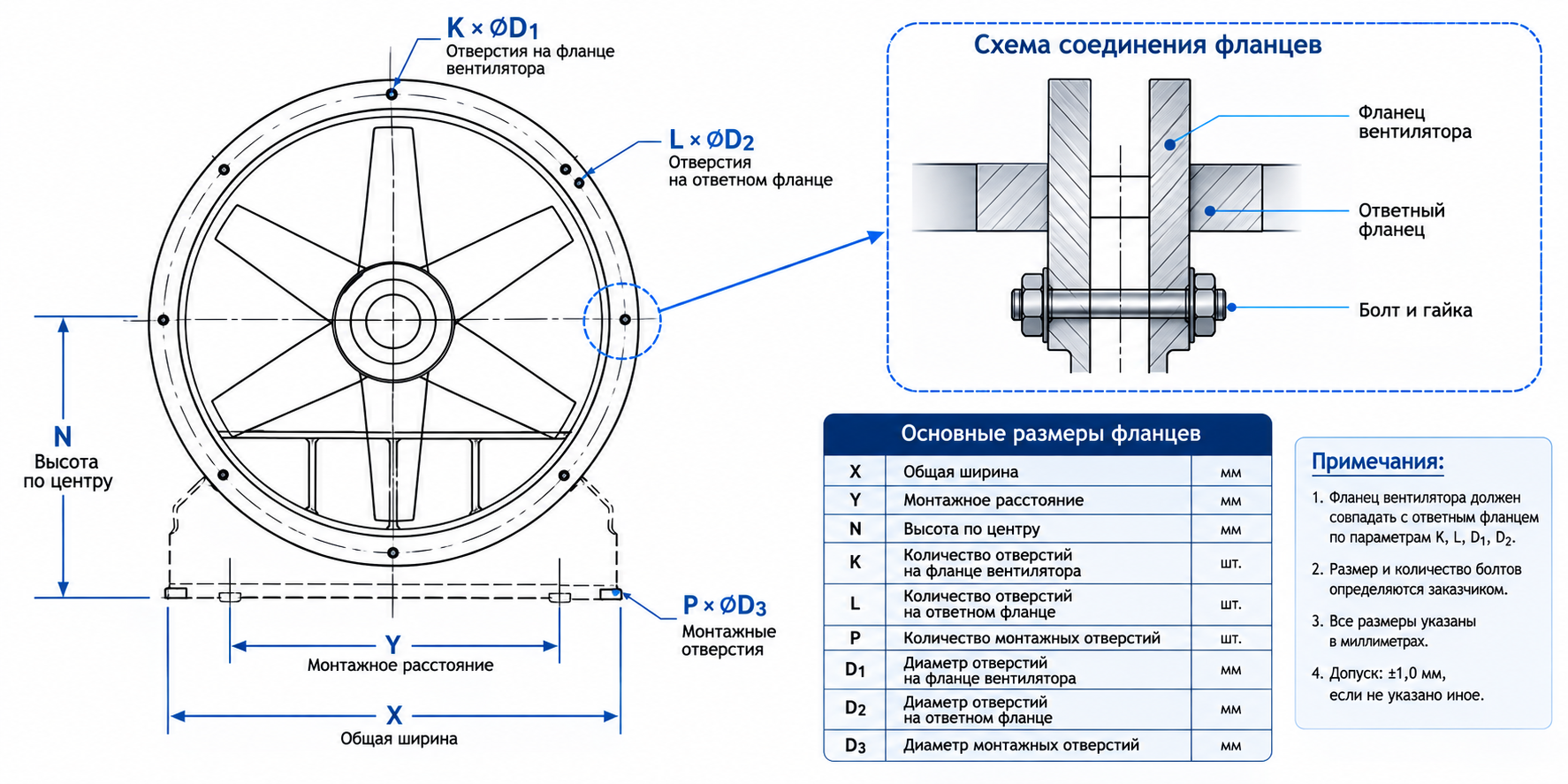

- положение и размеры фланцев;
- межцентровые расстояния крепежных отверстий;
- направление вращения;
- направление движения воздушного потока;
- положение электродвигателя и клеммной коробки;
- конструкцию рамы и опор;
- входные и выходные элементы;
- шумоглушители;
- электрические параметры двигателя.
Цель — максимально сохранить существующие монтажные размеры и сократить объем работ по переоборудованию вентиляционной системы.
Шахтные вентиляторы по ТЗ: от ВМП до высокопроизводительных установок
GORNOVENT работает с различными типами осевого вентиляционного оборудования и подбирает конструкцию в соответствии с фактическими условиями эксплуатации. В зависимости от назначения возможно изготовление:
- вентиляторов местного проветривания (ВМП);
- осевых шахтных вентиляторов;
- двухступенчатых вентиляторов встречного вращения;
- вентиляторных установок с шумоглушителями;
- оборудования с усиленной антикоррозионной защитой;
- специальных вентиляторов по чертежам заказчика.
Ниже приведены примеры технических решений.

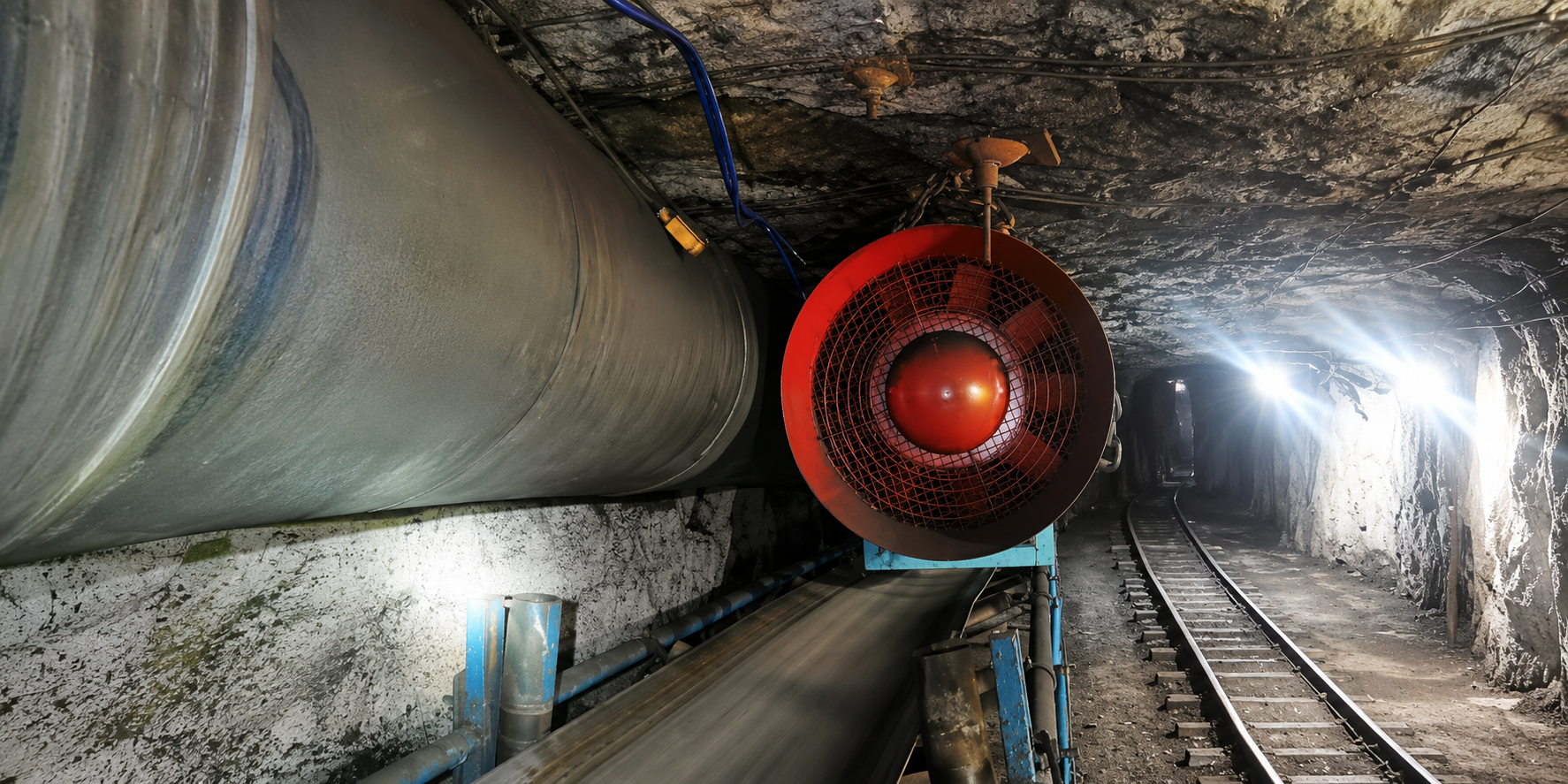

Пример 1. Осевой вентилятор производительностью до 157 000 м³/ч
Для систем вспомогательного или технологического проветривания может применяться осевой вентилятор с прямым приводом.
| Параметр | Значение |
|---|---|
| Производительность | ≥ 43,6 м³/с |
| Производительность | ≥ 156 960 м³/ч |
| Полное давление | ≥ 2300 Па |
| Мощность двигателя | 120 кВт |
| Частота вращения | 1500 об/мин |
| Электропитание | 400 В / 50 Гц |
| Класс энергоэффективности | IE3 |
| Степень защиты | IP55 |
| Диаметр рабочего колеса | 1200 мм |
| Габариты установки | 1800 × 2200 мм |
| Монтажная длина | около 3200 мм |
Конструкция может включать усиленную несущую раму, входной коллектор, выходной диффузор и быстросъемные шумоглушители. Монтажные размеры и комплектация согласовываются с заказчиком до начала производства.
Важно: приведенные параметры являются примером технического решения. Фактическая аэродинамическая характеристика и конструкция определяются на основании ТЗ и параметров вентиляционной сети конкретного объекта.

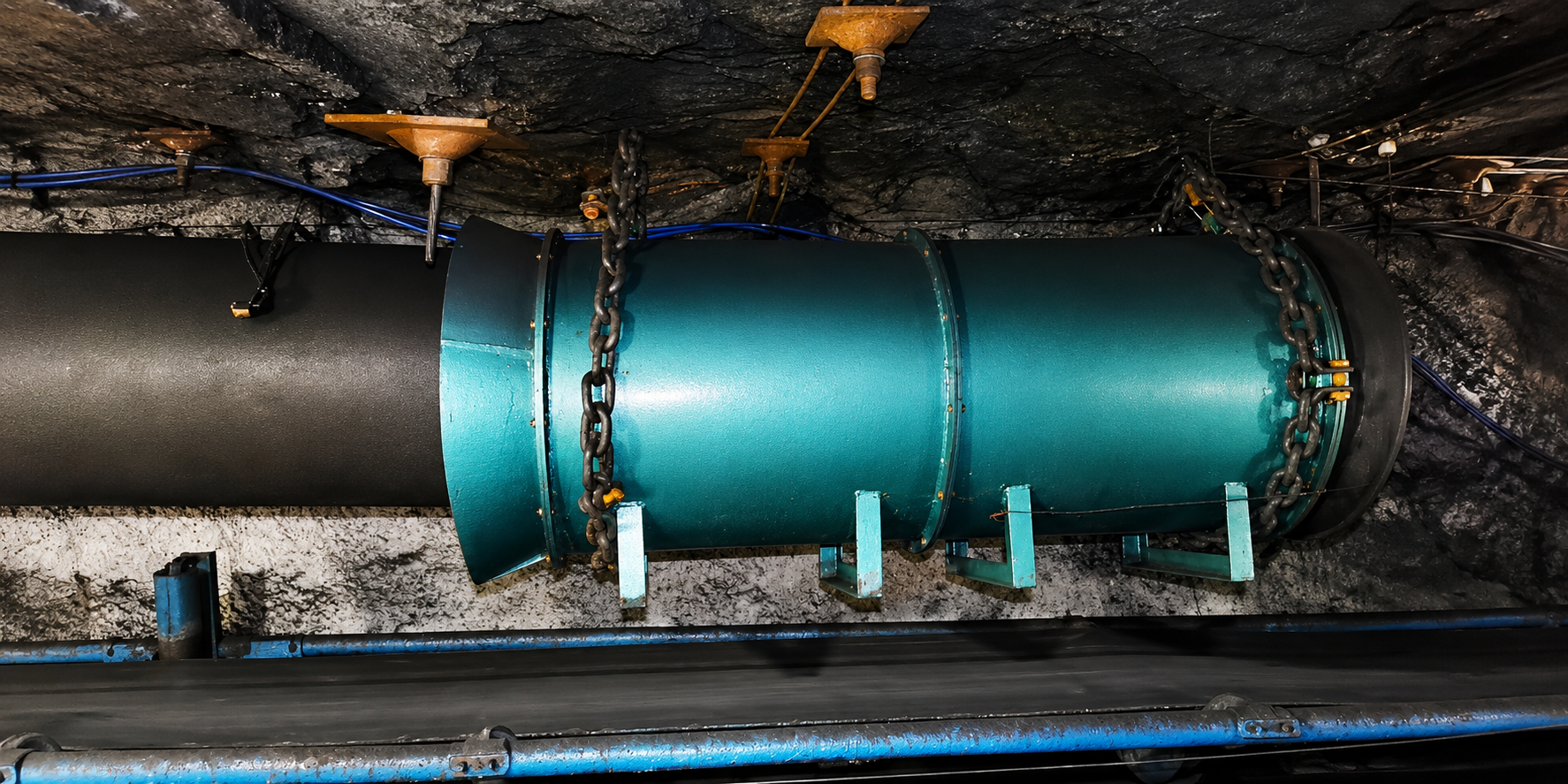

Пример 2. Двухступенчатый вентилятор встречного вращения
Для протяженных тупиковых выработок, где требуется повышенное давление при ограниченном диаметре вентиляционного става, может применяться двухступенчатая схема встречного вращения.
GV-FBN 5.6/30-CR (II)
- Производительность: 220–450 м³/мин (13 200–27 000 м³/ч);
- Полное давление: 1800–5800 Па;
- Установленная мощность: 2 × 15 кВт;
- две независимые ступени;
- рудничное исполнение — в соответствии с требованиями проекта и применимыми нормативами;
- возможность комплектации входным и выходным шумоглушением;
- усиленная защита металлических поверхностей от коррозии.
Такая конструкция позволяет получить высокое давление без значительного увеличения диаметра вентилятора.
Пример 3. Компактный вентилятор местного проветривания
Для подготовительных и проходческих выработок могут применяться компактные вентиляторы местного проветривания.
GV-FBN 5.0/7.5-CR
- Производительность: 150–170 м³/мин (9000–10 200 м³/ч);
- Полное давление: 900–1800 Па;
- Мощность двигателя: 7,5 кВт;
- взрывозащищенное исполнение — при соответствующем проектном требовании;
- мобильная трубчатая рама;
- виброизолирующие элементы;
- входной и выходной шумоглушители.
Конструкция присоединительных элементов может быть адаптирована под существующий вентиляционный став.
Взрывозащита для шахт: конструкция определяется условиями эксплуатации
При эксплуатации оборудования в подземных выработках необходимо учитывать наличие метана, угольной пыли, влажности и агрессивных шахтных вод. Для оборудования, предназначенного для взрывоопасных зон, конструкция и комплектация определяются требованиями проекта и соответствующими нормативными документами.
Искробезопасная проточная часть
В зоне возможного контакта вращающихся элементов с корпусом предусматриваются соответствующие материалы и конструктивные меры для снижения риска образования искры.
Взрывозащищенный электродвигатель
При эксплуатации в опасных зонах вентилятор может комплектоваться электродвигателем соответствующего взрывозащищенного исполнения. Конкретная маркировка взрывозащиты, тип двигателя и комплект документов согласовываются до изготовления оборудования.
Антистатическое исполнение
Для оборудования, работающего в условиях запыленного воздуха, могут применяться конструктивные и технологические решения, направленные на снижение накопления статического электричества.
Защита шахтных вентиляторов от коррозии
Подземные выработки могут характеризоваться высокой влажностью, наличием минерализованной воды, хлоридов, сульфатов и абразивной пыли. В зависимости от условий эксплуатации GORNOVENT может применять усиленную систему антикоррозионной защиты. Типовая схема может включать:
- подготовку металлической поверхности;
- абразивную очистку до требуемой степени;
- нанесение грунтовочного слоя;
- нанесение эпоксидного или другого химически стойкого покрытия;
- контроль толщины сухого покрытия.
Для тяжелых условий эксплуатации толщина покрытия может быть увеличена по требованию заказчика. Антикоррозионная система подбирается с учетом фактической среды эксплуатации, а не только типа вентилятора.
Контроль качества перед отгрузкой
Перед поставкой оборудование проходит контроль в соответствии с согласованной программой испытаний. В зависимости от требований проекта могут выполняться:

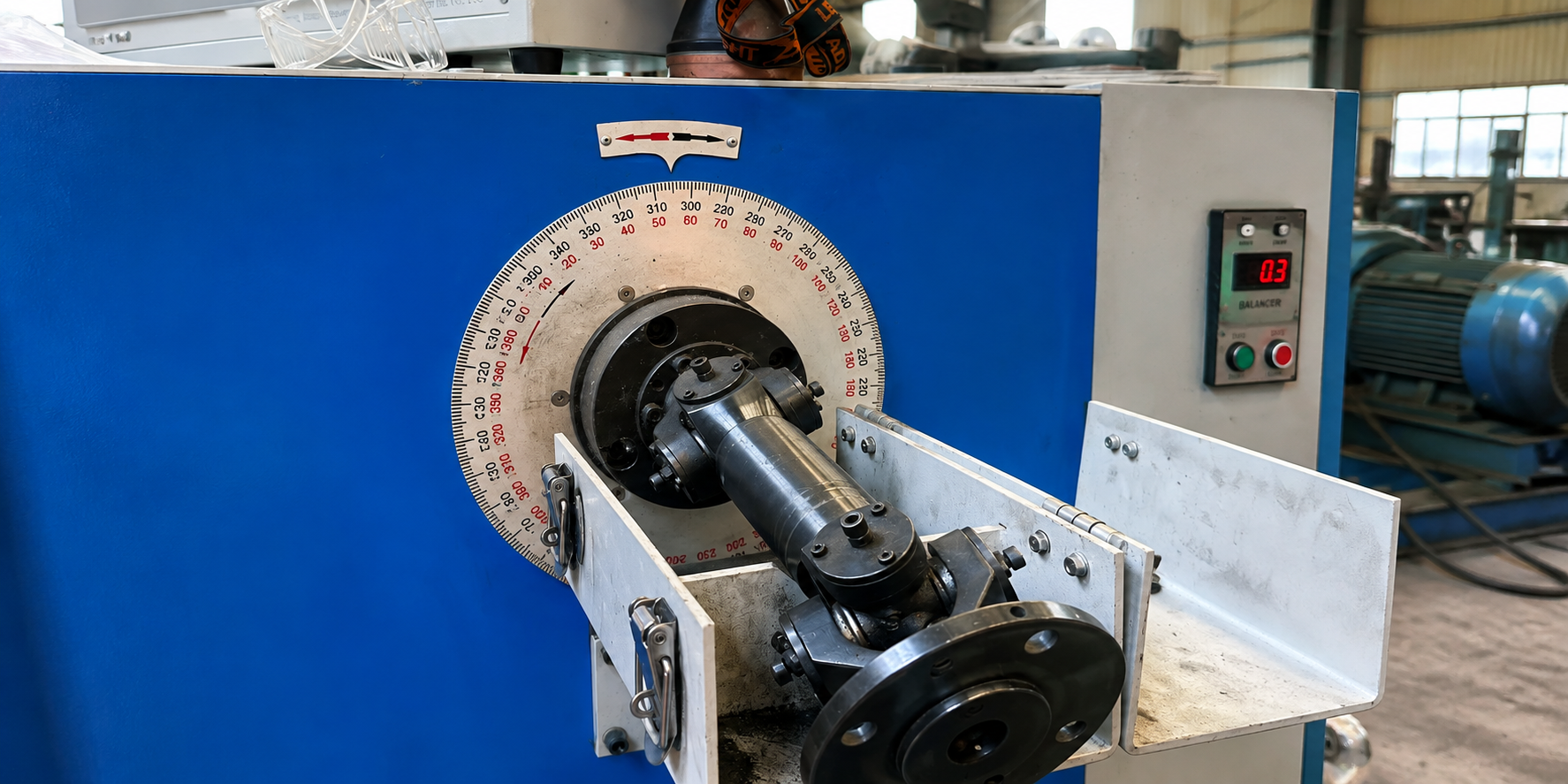

- Динамическая балансировка: Рабочее колесо и ротор балансируются с использованием требуемого класса точности. При необходимости предоставляется протокол балансировки.
- Контроль вибрации: Проверяется уровень вибрации на опорах оборудования.
- Проверка геометрии: Контролируются наружные и монтажные размеры, положение фланцев, межцентровые расстояния, радиальные зазоры и соответствие чертежу.
- Испытание двигателя и вентилятора: По согласованной программе проводится проверка работы оборудования, температуры подшипниковых узлов, вибрации и других контролируемых параметров.
Техническая документация на русском языке
Для экспортных поставок GORNOVENT может подготовить комплект технической документации на русском языке. В зависимости от проекта комплект может включать:
- паспорт вентилятора;
- сборочный чертеж;
- габаритный и присоединительный чертеж;
- аэродинамическую характеристику;
- протокол испытаний;
- протокол балансировки;
- руководство по эксплуатации;
- сертификаты и декларации, применимые к конкретному оборудованию;
- упаковочный лист;
- другую документацию, согласованную с заказчиком.
Перечень документов определяется конкретной моделью, назначением оборудования и требованиями проекта.
Изготовление вентилятора по чертежу заказчика
Если стандартная модель не подходит по монтажным размерам или техническим параметрам, GORNOVENT может рассмотреть изготовление оборудования по индивидуальному ТЗ. Для предварительного расчета достаточно предоставить:
1. Чертеж или эскиз
- диаметр и длина;
- размеры фланцев;
- межцентровые расстояния;
- количество и диаметр отверстий.
2. Параметры сети
- расход воздуха Q;
- давление P;
- длина става и диаметр воздуховода;
- требуемый режим работы.
3. Данные об электропитании
- мощность двигателя;
- напряжение и частота;
- количество фаз;
- требования к взрывозащите.
4. Условия эксплуатации
- подземная или наземная установка;
- температура и влажность;
- наличие шахтных вод, метана и пыли;
- требования к защитным покрытиям.
Что вы получаете при заказе GORNOVENT
- Индивидуальный подбор: мы рассматриваем не только производительность и давление, но и существующие монтажные ограничения.
- Адаптация конструкции: при необходимости размеры и присоединительные элементы согласовываются с существующим оборудованием.
- Техническая документация: чертежи и документация подготавливаются с учетом требований проекта и поставки.
- Подход для экспортных проектов: технические документы могут быть подготовлены на русском языке для дальнейшего согласования с заказчиком.
- Производство по ТЗ: возможна разработка оборудования на основании чертежей, эскизов и технических требований заказчика.
Запросить расчет шахтного вентилятора
Если вам необходимо заменить существующий вентилятор без существенной переделки вентиляционной системы, отправьте нам его чертеж, фотографию шильдика или техническое задание. Инженеры GORNOVENT предварительно оценят возможность изготовления аналога и подготовят техническое решение.
Для быстрого расчета желательно указать: требуемый расход воздуха, давление, мощность, напряжение, диаметр воздуховода, монтажные размеры, условия эксплуатации, требования к взрывозащите.
GORNOVENT — промышленные и шахтные вентиляторы по техническому заданию заказчика. От стандартной модели до индивидуального вентилятора по чертежу.
