Почему промышленный вентилятор не обеспечивает расчетный расход воздуха: 7 причин и порядок проверки

Если промышленный вентилятор работает, но расход воздуха ниже расчетного, это не обязательно означает поломку агрегата. Причина может находиться в вентиляционной сети, приводе, регулирующих устройствах или методике измерения. До ремонта и замены оборудования важно проверить фактический режим работы системы.

Недостаточная производительность влияет на воздухообмен, удаление технологических газов и пыли, охлаждение оборудования и стабильность производственного процесса. Ошибочная диагностика может привести к ненужной замене вентилятора, хотя проблему можно устранить регулировкой, очисткой или ремонтом сети.

В этом руководстве приведены семь распространенных причин недостаточного расхода, признаки для первичной диагностики и последовательность проверок. Конкретные измерения и работы следует выполнять с учетом конструкции установки, документации производителя и требований промышленной безопасности.

1. Сопротивление вентиляционной сети выше расчетного

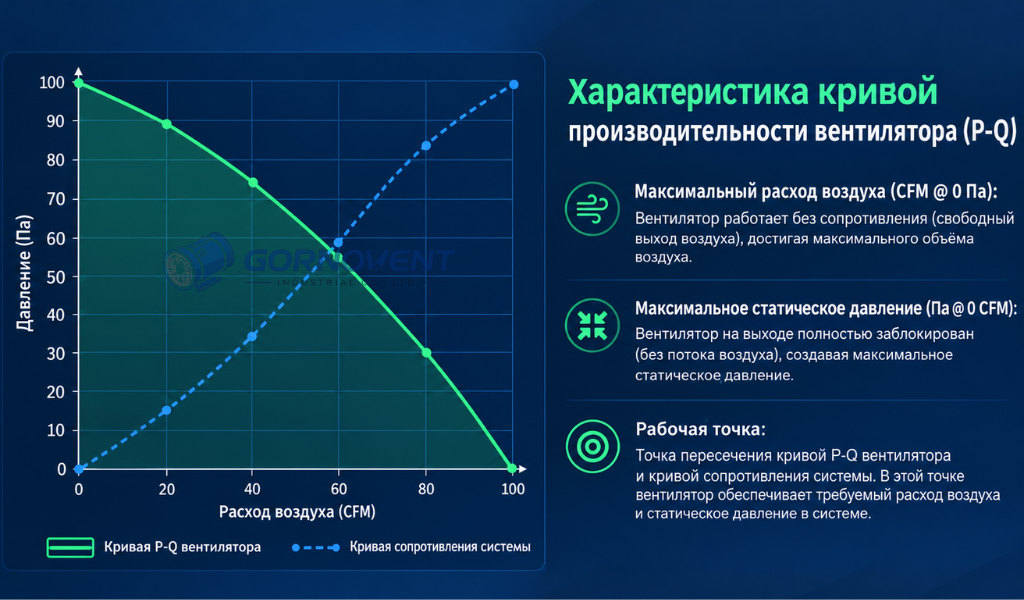

Вентилятор работает совместно с сетью воздуховодов и установленным в ней оборудованием. Фактический расход определяется пересечением аэродинамической характеристики вентилятора с характеристикой сети. Если сопротивление сети увеличилось, рабочая точка обычно смещается в сторону меньшего расхода.

Сопротивление может увеличиваться из-за загрязненных фильтров, дополнительных поворотов и переходов, уменьшения сечения воздуховодов, закрытых заслонок или установки нового технологического оборудования.

Что проверить: состояние фильтров, положение заслонок, наличие засоров, изменения схемы воздуховодов и перепад давления на элементах, для которых предусмотрен контроль.

Если проблема появилась после модернизации линии, сравните фактическую конфигурацию сети с проектной. Не следует компенсировать неизвестное дополнительное сопротивление простым повышением оборотов без проверки допустимого режима вентилятора и двигателя.

2. Вентилятор не соответствует требуемой рабочей точке

Максимальная подача, указанная в каталоге, не означает, что вентилятор обеспечит такой расход при любом давлении. Для выбора оборудования нужны согласованные значения расхода и давления в одной рабочей точке, а также аэродинамическая характеристика для соответствующей частоты вращения и условий эксплуатации.

При проверке документов важно сравнивать одинаковые величины: полное давление с полным давлением, статическое — со статическим. Эти параметры не взаимозаменяемы. Также следует уточнить, относятся ли значения к воздуху стандартной плотности или к фактической температуре и плотности перемещаемой среды.

• Расчетный и фактический расход воздуха, м³/ч или м³/с.
• Требуемое давление и точка, в которой оно определено.
• Частота вращения и допустимый диапазон регулирования.
• Температура, плотность и состав газа.
• Ограничения по мощности, току двигателя и механической прочности.

Что проверить: паспортную кривую вентилятора, требуемую рабочую точку и условия, при которых приведены каталожные значения. Если сеть или технологический процесс изменились, исходный подбор может больше не соответствовать реальным условиям.

3. Частота вращения ниже расчетной

Снижение частоты вращения обычно уменьшает расход и развиваемое давление. Возможные причины — настройка частотного преобразователя, параметры электропитания, проскальзывание ременной передачи, неверно подобранные шкивы или ограничение со стороны системы управления.

Для одного и того же вентилятора при сопоставимых условиях приближенно применяются законы подобия. Если отношение новой частоты вращения к исходной равно n₂/n₁, то расход изменяется примерно пропорционально этому отношению, давление — его квадрату, а потребляемая мощность — кубу. Эти зависимости являются оценочными и не заменяют проверку характеристик конкретного агрегата.

Что проверить: фактические обороты, настройки привода, параметры питания и соответствие режиму, указанному изготовителем. Не увеличивайте обороты без подтверждения допустимой скорости рабочего колеса, мощности двигателя и прочности конструкции.

4. Неправильное направление вращения

После монтажа, ремонта двигателя или изменения подключения направление вращения может не соответствовать требованиям производителя. В таком случае вентилятор может работать, но создавать существенно меньший расход и давление. Результат зависит от типа вентилятора и конструкции рабочего колеса.

Что проверить: стрелку направления вращения на корпусе или данные руководства, подключение двигателя и направление потока. Проверку выполняет квалифицированный персонал по процедуре производителя и с соблюдением электробезопасности. Не определяйте направление вращения только по шуму или субъективному ощущению воздушного потока.

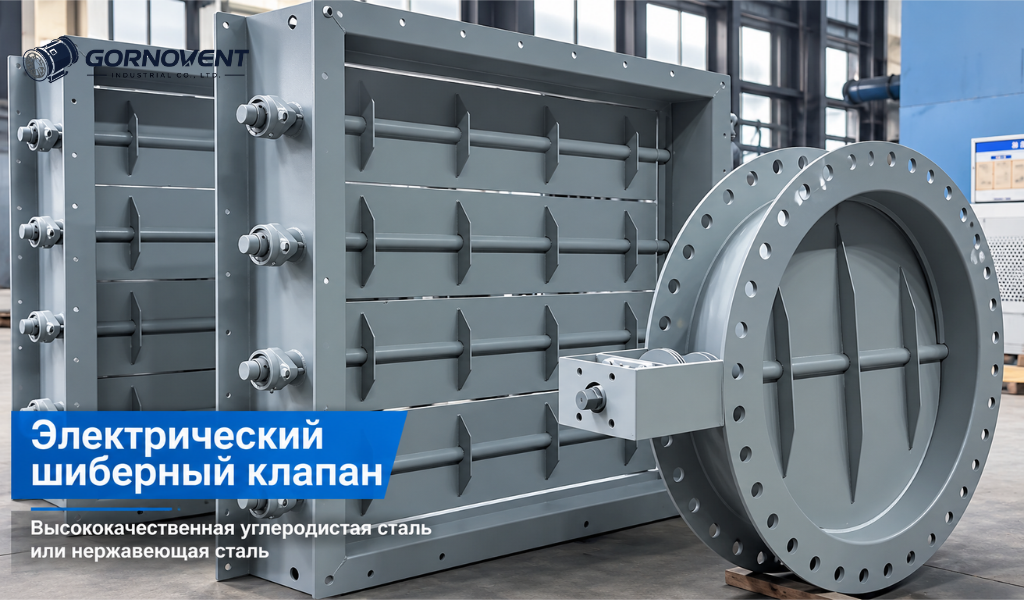

5. Утечки воздуха или неправильное положение заслонок

Негерметичные фланцы, компенсаторы, ревизионные люки, поврежденные гибкие соединения и непредусмотренные байпасные линии могут изменить распределение воздуха в системе. В результате расход в технологической точке будет ниже ожидаемого, даже если вентилятор создает поток.

Важно различать расход на выходе вентилятора и полезный расход в точке потребления. В разветвленной сети поток также распределяется между ветвями в зависимости от их сопротивления. Поэтому одно измерение у вентилятора не всегда подтверждает достаточный воздухообмен на удаленном участке.

Что проверить: герметичность соединений, положение заслонок и байпасов, целостность воздуховодов и распределение расхода между ветвями. Для подтверждения утечек используйте подходящую методику проверки, а не только визуальный осмотр.

6. Загрязнение рабочего колеса или проточной части

Пыль, волокнистые материалы, липкие отложения и другие загрязнения могут изменять геометрию поверхности лопаток и аэродинамические характеристики. Неравномерные отложения также способны вызвать дисбаланс и повышенную вибрацию. Одновременно могут загрязняться фильтры, защитные решетки и воздуховоды, увеличивая сопротивление сети.

Что проверить: рабочее колесо, корпус, фильтры и доступные участки воздуховодов. Очистку выполняют после безопасного отключения и блокировки оборудования в соответствии с инструкцией. Если перемещается абразивная пыль, влажный или химически активный газ, условия эксплуатации необходимо учитывать при выборе материалов и конструкции.

7. Ошибки измерения расхода и давления

Измерения могут давать недостоверный результат, если точка выбрана рядом с поворотом, заслонкой или другим элементом, создающим неравномерный профиль скорости. На точность также влияют прибор, его калибровка, методика измерения и корректность пересчета скорости в объемный расход.

Для оценки расхода в воздуховоде обычно требуется измерить скорость в нескольких точках подходящего поперечного сечения и рассчитать среднее значение по применяемой методике. Одно показание в случайной точке не следует считать достаточным подтверждением расхода всей системы. Если температура и плотность газа отличаются от расчетных условий, это также необходимо учитывать при сопоставлении данных.

Что проверить: тип и состояние измерительного прибора, положение измерительного сечения, примененную методику и единицы измерения. Расход и давление следует оценивать совместно, фиксируя режим работы вентилятора во время проверки.

Быстрая диагностика: симптом, возможная причина и проверка

Таблица помогает организовать первичную проверку. Она не заменяет инструментальную диагностику и не позволяет однозначно определить неисправность по одному признаку.

Рекомендуемый порядок проверки

1. Зафиксируйте режим: отметьте состояние заслонок, частоту вращения, температуру среды и конфигурацию сети во время измерений.
2. Проверьте очевидные причины: загрязнение фильтров, закрытые заслонки, повреждения воздуховодов и изменения после ремонта или модернизации.
3. Подтвердите измерения: проверьте приборы, методику и места измерения расхода и давления.
4. Сопоставьте данные: сравните измеренный режим с паспортной аэродинамической характеристикой при соответствующих условиях.
5. Решите вопрос о корректировке: после диагностики определите, достаточно ли обслуживания или регулировки либо требуется пересчет сети и подбор другого вентилятора.

Когда требуется повторный подбор вентилятора

Если исправное оборудование после проверки не обеспечивает требуемую рабочую точку, следует оценить соответствие вентилятора фактической системе. Замена может быть оправдана, когда необходимые параметры нельзя получить в допустимом диапазоне регулирования или изменились условия технологического процесса.

Для технически обоснованного подбора подготовьте:

• требуемый расход воздуха и давление с указанием, статическое оно или полное;
• температуру, плотность и состав перемещаемой среды;
• наличие пыли, влаги, абразивных или коррозионно-активных компонентов;
• режим работы, требования к регулированию и допустимый уровень шума;
• данные электропитания, мощность и ограничения по монтажным размерам;
• требования к взрывозащите, если оборудование работает в соответствующей зоне.

Не следует подбирать замену только по мощности двигателя, диаметру рабочего колеса или обозначению старой модели. Эти сведения полезны для идентификации, но не подтверждают, что новый агрегат обеспечит требуемые расход и давление в изменившейся сети.

Заключение

Недостаточный расход воздуха может быть связан с повышенным сопротивлением сети, неверным подбором рабочей точки, сниженной частотой вращения, утечками, загрязнением или ошибками измерения. Поэтому сначала необходимо подтвердить фактические параметры и проверить систему, а уже затем принимать решение о ремонте или замене оборудования.

Для выбора вентилятора ключевыми являются согласованные значения расхода и давления, характеристика сети и реальные условия эксплуатации. Такой подход помогает избежать подбора только по номинальной мощности или максимальной подаче и снижает риск повторения проблемы после замены оборудования.
