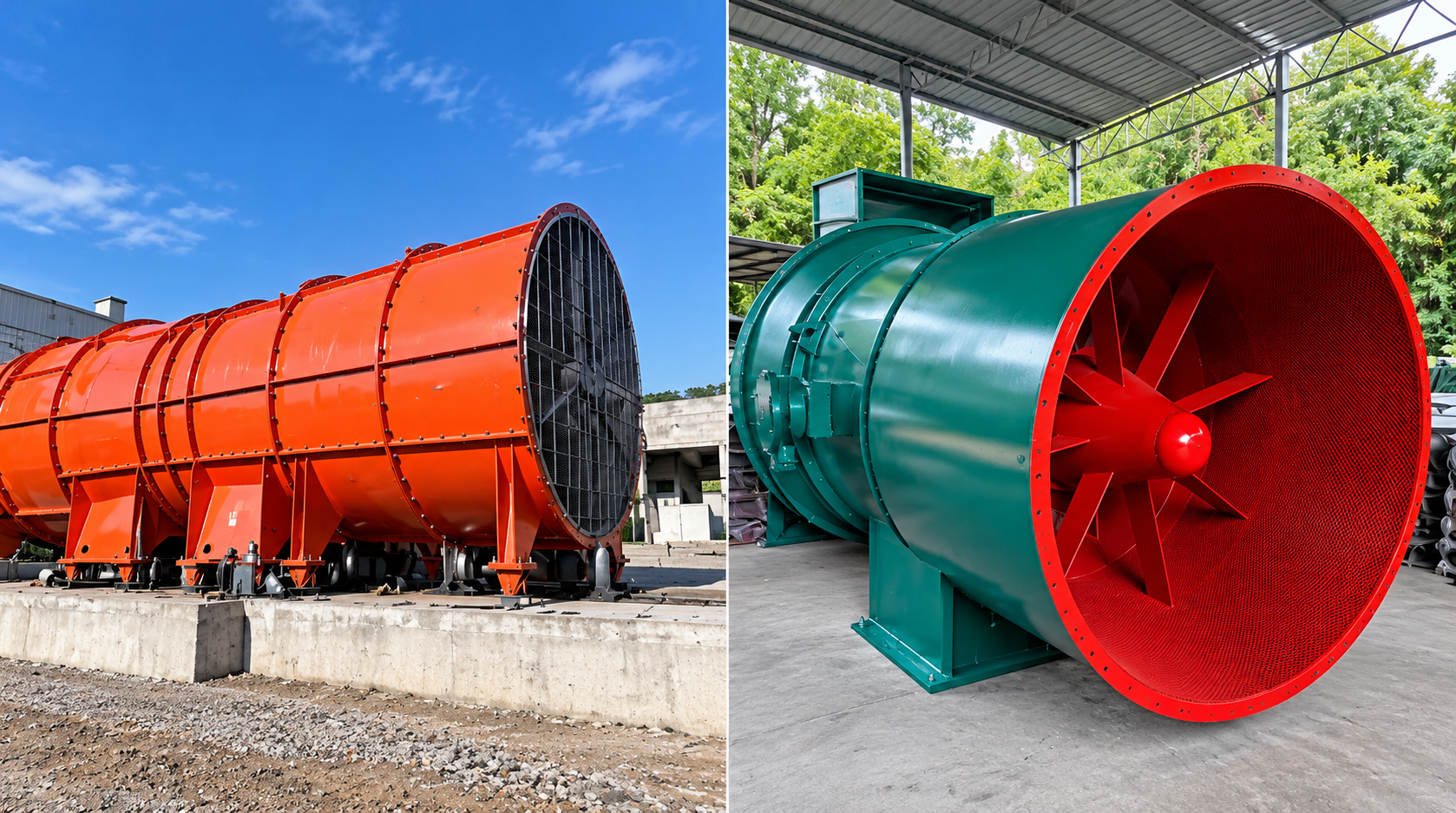

Техническое задание на шахтный вентилятор главного проветривания: какие параметры указать производителю

При заказе главного вентилятора шахты недостаточно указать только производительность, мощность двигателя или модель ранее установленного оборудования. Для корректного подбора необходимо описать рабочую точку, параметры вентиляционной сети, условия эксплуатации, требования к электроприводу и состав поставки. Чем полнее исходные данные, тем проще сравнить предложения производителей и снизить риск технических несоответствий.

Техническое задание (ТЗ) на шахтный вентилятор главного проветривания — это документ, в котором заказчик фиксирует необходимые характеристики оборудования и условия его работы. На его основе производитель выбирает типоразмер вентилятора, оценивает аэродинамические характеристики, подбирает двигатель и определяет состав оборудования.

В этой статье рассмотрим, какие сведения следует включить в запрос, что необходимо уточнить до получения коммерческого предложения и какие документы желательно запросить у производителя.

1. Исходные данные проекта и назначение вентилятора

Сначала необходимо описать объект и функцию оборудования. Главный вентилятор может работать в разных схемах вентиляции, поэтому одинаковые значения расхода воздуха не означают, что для двух объектов подойдет одна и та же модель.

В техническом задании желательно указать:

• название предприятия, рудника или шахты;
• назначение вентиляционной установки и ее место в общей системе проветривания;
• тип объекта и особенности вентиляционной сети;
• количество вентиляторов и требуемую схему их эксплуатации;
• предполагаемое место установки: на поверхности, в здании или в другом предусмотренном проектом месте;
• новая ли это установка или замена существующего оборудования.

Если проект предусматривает основной и резервный вентиляторы, параллельную работу агрегатов либо реверсирование воздушного потока, эти требования следует указать отдельно. Они не должны автоматически предполагаться только на основании того, что оборудование предназначено для главного проветривания.

2. Производительность и давление: основные параметры подбора

Расход воздуха и давление — ключевые параметры для выбора вентилятора. Однако для корректного расчета важно знать не только их значения, но и условия, при которых они должны обеспечиваться одновременно.

Расход воздуха

Укажите требуемый расход воздуха в м³/с или м³/ч. Если в проекте предусмотрено несколько режимов работы, приведите значения для каждого режима, а также обозначьте номинальный и минимально необходимый расход, если это применимо.

Давление вентилятора

В ТЗ необходимо указать требуемое давление и уточнить, идет ли речь о полном или статическом давлении. Эти величины не взаимозаменяемы. Также важно понимать, к какой точке системы относится заданное значение и какие потери давления уже учтены в расчете вентиляционной сети.

Рабочая точка и характеристика сети

Рабочая точка определяется совместной работой вентилятора и вентиляционной сети. Если доступен расчет сети, приложите его к запросу. Полезными исходными данными будут сопротивление сети, характеристика системы и требуемые режимы эксплуатации.

Попросите производителя предоставить аэродинамическую характеристику выбранного вентилятора и показать на ней расчетную рабочую точку. Если предусмотрено регулирование производительности, следует запросить характеристики для соответствующих режимов, а не только для номинального режима.

При необходимости можно дополнительно изучить наши материалы о промышленных радиальных вентиляторах и принципах подбора оборудования по параметрам проекта.

3. Тип вентилятора и схема установки

Тип вентилятора выбирают с учетом требуемой производительности, давления, компоновки установки и характеристик вентиляционной сети. Для главного проветривания могут рассматриваться осевые или центробежные решения, если они соответствуют условиям конкретного проекта.

В техническом задании желательно зафиксировать:

• предпочтительный тип вентилятора, если он уже определен проектом;
• требуемое направление движения воздуха через агрегат;
• способ монтажа и расположение установки;
• необходимые размеры присоединений, фланцев и воздуховодов;
• требования к фундаменту, опорам и обслуживанию;
• необходимость регулирования производительности;
• необходимость реверсирования потока, если оно предусмотрено проектом;
• требования к основному и резервному оборудованию, если такая схема предусмотрена.

Если тип вентилятора еще не выбран, это следует прямо указать в запросе. В таком случае производитель сможет предложить техническое решение на основании рабочих параметров, а не подбирать оборудование только по внешнему сходству с существующей установкой.

4. Электродвигатель, электропитание и система управления

Требования к электроприводу влияют на стоимость, габариты, способ запуска и эксплуатационные характеристики всей установки. Поэтому электрические параметры следует включать в ТЗ отдельным разделом.

Не все перечисленные параметры обязательно должны быть окончательно определены заказчиком. Если мощность двигателя или способ регулирования еще не выбраны, достаточно описать доступные параметры электросети, требуемые режимы и ограничения проекта. Остальные решения можно согласовать с производителем на этапе технического подбора.

Если оборудование устанавливается в потенциально взрывоопасной зоне, требования к взрывозащите необходимо определить до согласования конструкции. При этом следует учитывать не только двигатель, но и применимые требования ко всему комплекту оборудования и его электрическим компонентам.

5. Условия эксплуатации и требования к конструкции

Условия на объекте могут существенно влиять на выбор материалов, конструкцию корпуса, подшипниковые узлы, уплотнения, систему охлаждения и защитное покрытие.

В ТЗ рекомендуется указать:

• минимальную и максимальную температуру окружающего воздуха;
• высоту установки над уровнем моря, если она имеет значение для расчета;
• влажность и наличие конденсации;
• характеристики перемещаемой среды и наличие пыли или агрессивных примесей;
• требования к антикоррозионной защите;
• ограничения по шуму и вибрации, если они установлены проектом;
• требования к климатическому исполнению и условиям хранения;
• особые требования к обслуживанию и доступу к узлам оборудования.

Если вентилятор должен работать в условиях низких температур, высокой запыленности или агрессивной среды, это следует обозначить до выбора материалов и комплектующих. Формулировки вроде «для тяжелых условий эксплуатации» недостаточно: производителю нужны конкретные значения или описание среды.

6. Комплект поставки, испытания и документация

Коммерческие предложения разных производителей могут существенно отличаться не только по цене вентилятора, но и по составу поставки. Поэтому необходимо заранее определить, что именно должно входить в комплект.

Состав оборудования

В зависимости от проекта в поставку могут входить:

• вентилятор в сборе;
• электродвигатель и приводные компоненты, если они предусмотрены конструкцией;
• опорная рама и монтажные элементы;
• соединительные детали и ответные фланцы;
• шкаф управления или частотный преобразователь, если они включены в заказ;
• датчики и контрольно-измерительные приборы;
• запасные части и специальные инструменты — по согласованному перечню.

Необходимо также определить, входит ли в поставку монтаж, шефмонтаж, пусконаладка или техническая поддержка. Если эти работы не требуются, это также желательно зафиксировать.

Испытания и приемка

До размещения заказа согласуйте перечень проверок и критерии приемки. В зависимости от типа оборудования и требований проекта это могут быть проверка комплектности, контроль размеров, проверка электрических параметров, балансировка рабочего колеса и аэродинамические испытания.

Если для приемки необходимы конкретные значения вибрации, шумовых характеристик или аэродинамических параметров, укажите метод измерения и применимый стандарт. Не следует ограничиваться формулировкой «соответствие международным стандартам» без указания того, какие именно требования должны выполняться.

Документация

В запросе можно предусмотреть предоставление следующих документов:

• технический паспорт и руководство по эксплуатации;
• габаритный и монтажный чертежи;
• аэродинамическая характеристика с обозначенной рабочей точкой;
• данные электродвигателя и схема подключения;
• перечень комплектующих и запасных частей;
• протоколы предусмотренных испытаний;
• сертификаты и декларации, требуемые для конкретного объекта и рынка поставки.

Точный перечень документов следует согласовать до заказа. Наличие определенного сертификата или протокола нельзя предполагать без проверки его применимости к конкретной модели и требованиям проекта.

7. Если требуется заменить существующий вентилятор

При модернизации действующей установки заказчик не всегда располагает полным расчетом вентиляционной сети. В такой ситуации запрос можно начать с имеющихся технических данных, но необходимо четко обозначить, какая информация подтверждена, а какая требует проверки.

Для предварительной оценки полезно передать производителю:

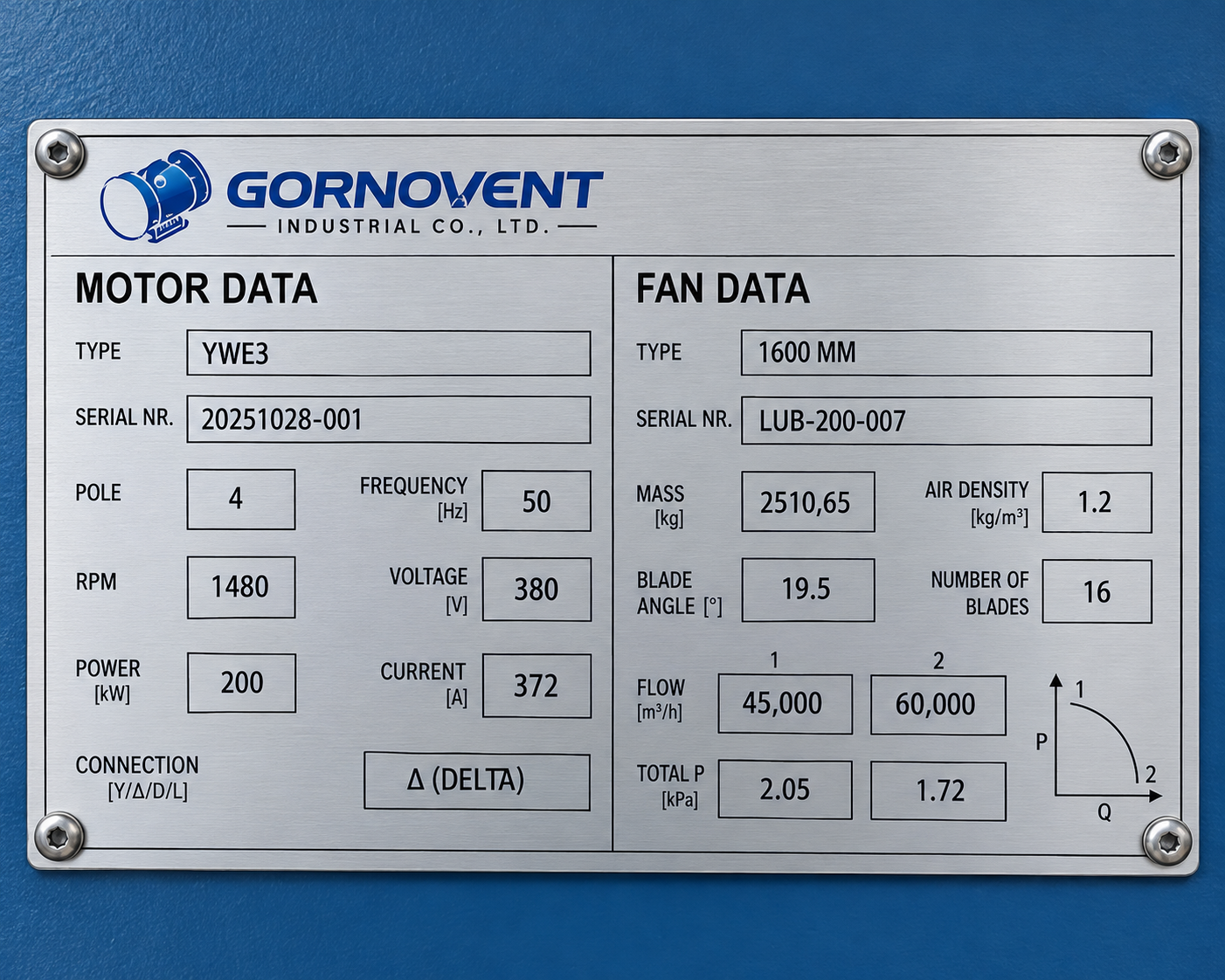

• фотографии вентилятора, двигателя и заводских табличек;
• модель и обозначение существующего оборудования;
• доступные данные о расходе воздуха и давлении;
• мощность, напряжение и частоту вращения двигателя;
• габаритные и присоединительные размеры;
• старые чертежи, схемы и технический паспорт;
• описание неисправности или причины замены;
• информацию о существующих ограничениях по фундаменту и монтажному пространству.

Если требуется изготовление оборудования по существующим чертежам, сообщите, какие размеры и характеристики должны быть сохранены, а какие допускают изменение. Это поможет отделить требования к монтажной совместимости от требований к аэродинамическим характеристикам.

8. Контрольный список перед отправкой запроса производителю

Перед отправкой технического задания проверьте, собрана ли основная информация по следующим пунктам.

• Назначение вентилятора и описание объекта.
• Требуемый расход воздуха и давление с указанием типа давления.
• Подтверждение того, что расход и давление относятся к одной рабочей точке.
• Данные о вентиляционной сети, если они доступны.
• Тип установки и требования к режимам работы.
• Требования к регулированию, резервированию и реверсированию, если применимо.
• Параметры электросети и требования к двигателю.
• Условия окружающей среды и перемещаемой среды.
• Монтажные размеры, чертежи или данные существующего оборудования.
• Комплект поставки, испытания и приемочные документы.
• Требования к упаковке, месту доставки и сроку поставки.

Если часть сведений пока неизвестна, это не означает, что запрос невозможно отправить. Укажите имеющиеся данные и прямо обозначьте, какие параметры требуют расчета или уточнения. Производитель сможет оценить достаточность исходной информации и сообщить, что необходимо дополнить.

9. Как запросить предложение у GORNOVENT

Для подготовки технического и коммерческого предложения отправьте исходные параметры проекта и имеющиеся документы. На первом этапе достаточно передать рабочие требования, доступные чертежи или фотографии существующего оборудования, если речь идет о замене.

На основании полученных данных можно определить, какие параметры уже достаточны для предварительного подбора, какие требуют дополнительного расчета и какие технические решения необходимо согласовать до оформления заказа.
