Промышленные центробежные вентиляторы GORNOVENT
Полный каталог модельного ряда: вентиляторы общего назначения, высокого давления, котельные дутьевые вентиляторы и дымососы, пылевые и угольные агрегаты. Инженерные справочные данные, схема маркировки и расчет мощности.
0. Классификация и расшифровка маркировки
⚙️ По уровню полного давления
- Низкое давление: P < 980 Па
- Среднее давление: P = 980 ~ 2942 Па
- Высокое давление: P = 2942 ~ 14710 Па
🔄 Способы передачи (Тип привода)

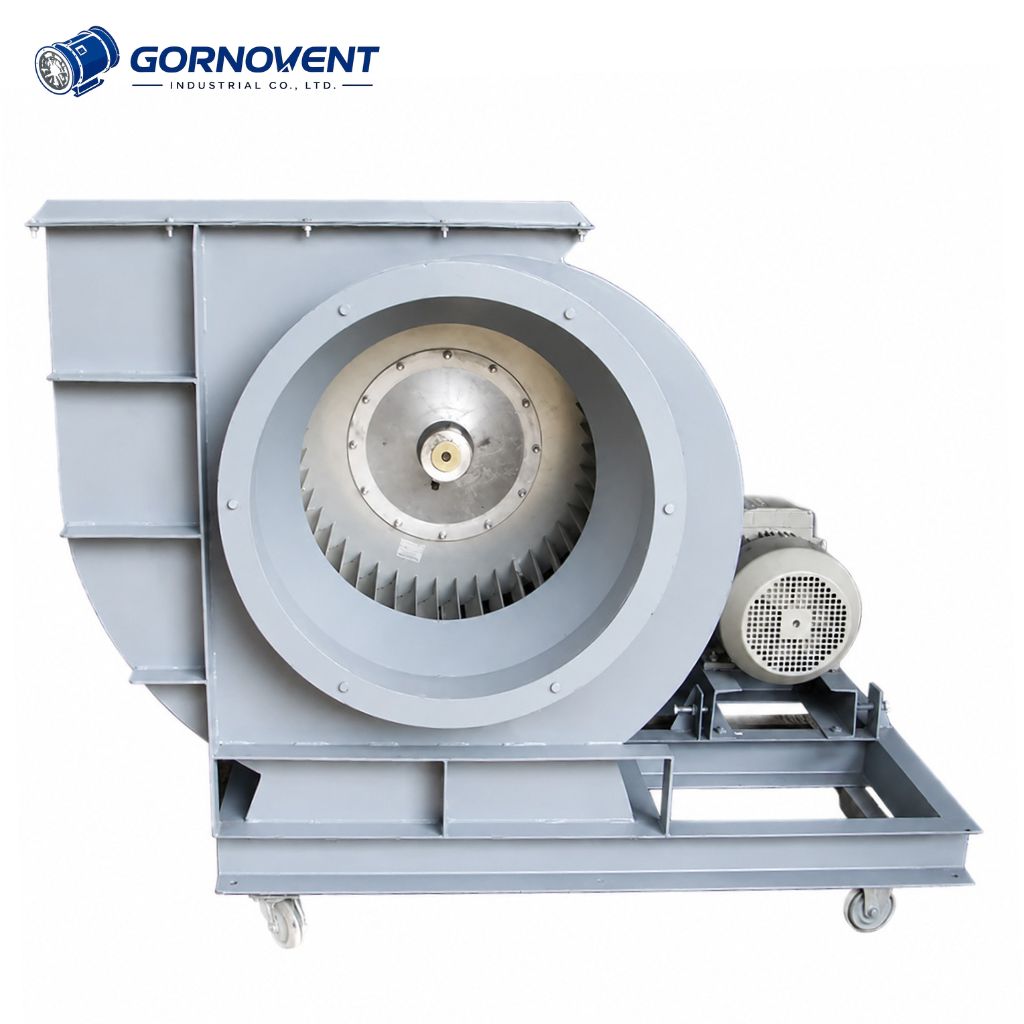

- Тип A: Прямой привод (колесо на валу)
- Тип B / C: Ременная передача
- Тип D / F: Муфтовое / Двухопорное
📐 Направление и углы разворота
- Правое (Пр): По часовой стрелке
- Левое (Лев): Против часовой стрелки
- Углы корпуса: 0°, 45°, 90°, 135°, 180°, 225°, 270°, 315°
Пример расшифровки полного наименования:
G 4 — 73 — 11 No.10 D Пр 90°
* G — Дутьевой (Котельный) | 4 — Коэффициент давления (P × 10) | 73 — Быстроходность (n_s) | 11 — Одностороннее всасывание | No.10 — Диаметр колеса 10 дм (1000 мм) | D — Привод через муфту | Пр 90° — Правое вращение, патрубок вверх.

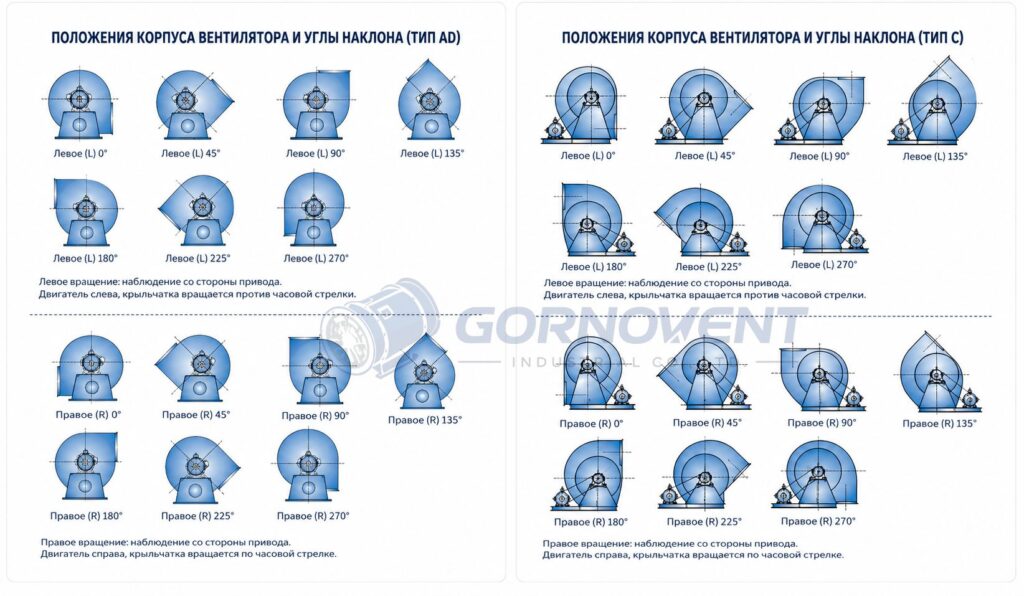

📐 Положения корпуса вентилятора и углы наклона (Тип A/D и Тип C)
Официальная схема определения направления вращения (Правое Пр / Левое Лев) и угла разворота выхлопного патрубка (0° ~ 315°):

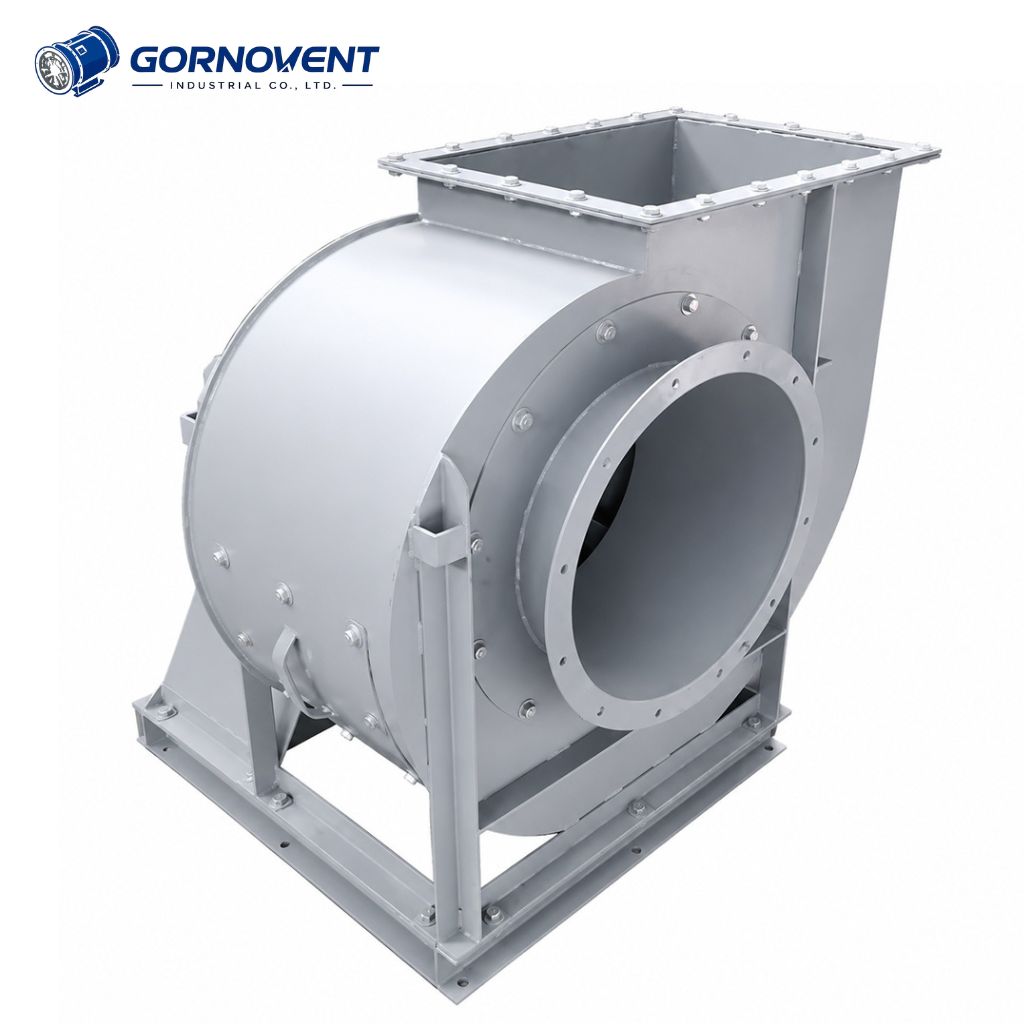

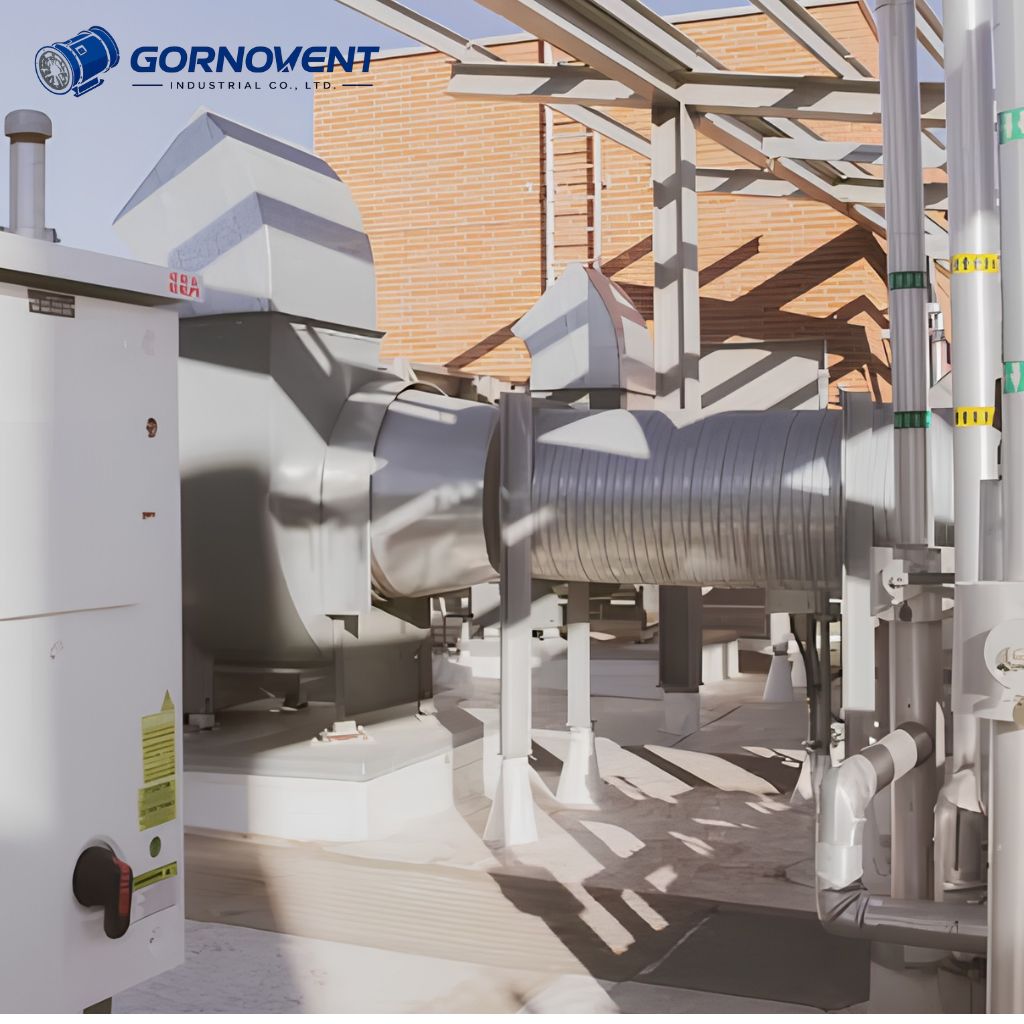

1. Центробежные вентиляторы общего и высокого давления
| Серия / Модель | Давление / Исполнение | Назначение, типоразмеры и особенности | Чертежи и ТКП |
|---|---|---|---|
| 4-68 | Низкое / Среднее Привод A, B, C, D |
Общеобменная вентиляция зданий и подача чистого воздуха (до 80°C). Типоразмеры: No.2.8 ~ No.20. | ✉ Запросить ТКП |
| 4-72 / B4-72 | Низкое / Взрывозащита Ex d IIC T4 |
B4-72 оснащен колесом из алюминиевого сплава и взрывозащищенным мотором. No.2.8 ~ No.20. | ✉ Запросить ТКП |
| T4-72 | Термостойкий До 80°C / 200°C |
Для сушильных камер, печей и перемещения горячего воздуха. Доступны двусторонние модели (No.10~20). | ✉ Запросить ТКП |
| 4-79 | Среднее давление Одно/Двусторонний |
Высокий КПД, низкий шум. Одностороннее всасывание (No.3~20, Привод A/C/E) и двустороннее (No.2-4E~20E). | ✉ Запросить ТКП |
| 5-32 / 6-30 | Среднее / Высокое Привод A, D |
5-32 — для вагранок и форсированной дутьевой подачи. 6-30 — для пневмотранспорта зерна, хлопка и вытяжки. | ✉ Запросить ТКП |
| 9-19 / 9-26 | Сверхвысокое давление Привод A, C, D |
Предназначены для печей, пневмотранспорта и форсированной подачи воздуха в тяжелой промышленности. | ✉ Запросить ТКП |
| 8-09 / 9-12 | Высокое давление Дутьевые |
Специализированный дутьевой вентилятор для вагранок (1, 2, 3, 5, 7 т/ч). No.3.15 ~ No.9. | ✉ Запросить ТКП |
| 5-29-12 | Высокое давление Привод A, C |
12 профилированных назад лопаток. Для транспортировки волокнистых материалов и дутья в купольные печи. | ✉ Запросить ТКП |
2. Котельные вентиляторы (Дутьевые G и Дымососы Y)
| Серия / Модель | Тип агрегата | Назначение и особенности | Чертежи и ТКП |
|---|---|---|---|
| G4-73 / Y4-73 | Дутьевой (G) / Дымосос (Y) | Для паровых и водогрейных котлов (0.5 ~ 250 т/ч). Температура дымовых газов до 250°C. | ✉ Запросить ТКП |
| G4-68 / Y4-68 | Дутьевой (G) / Дымосос (Y) | Для паровых котлов ТЭЦ и ТЭС до 230 т/ч. Дымосос выдерживает газы до 250°C (требуется золоуловитель КПД ≥ 85%). Вентилятор G4-68 подходит также для шахтной вентиляции. Типоразмеры: No.8 ~ No.16. | ✉ Запросить ТКП |
| GG2-10-1 / GY2-10-1 | Высокоэффективный (2, 4, 6, 8, 10 т/ч) | Специальный дутьевой (GG) и дымосос (GY) для промышленных котлов. Повышенное давление, плоская характеристика, широкая зона высокого КПД. Оснащается двухскоростным или односкоростным мотором (Привод A, D). | ✉ Запросить ТКП |
| GG1-15~35 / GY1-15~35 | Промышленный дымосос | Для крупногабаритных паровых котлов ТЭЦ и металлургических нагревательных печей. | ✉ Запросить ТКП |
| Y8-39 / Y-38 / Y5-47 | Дымосос износостойкий | Усиленные лопатки с защитной наплавкой для тяжелых условий газоочистки. | ✉ Запросить ТКП |

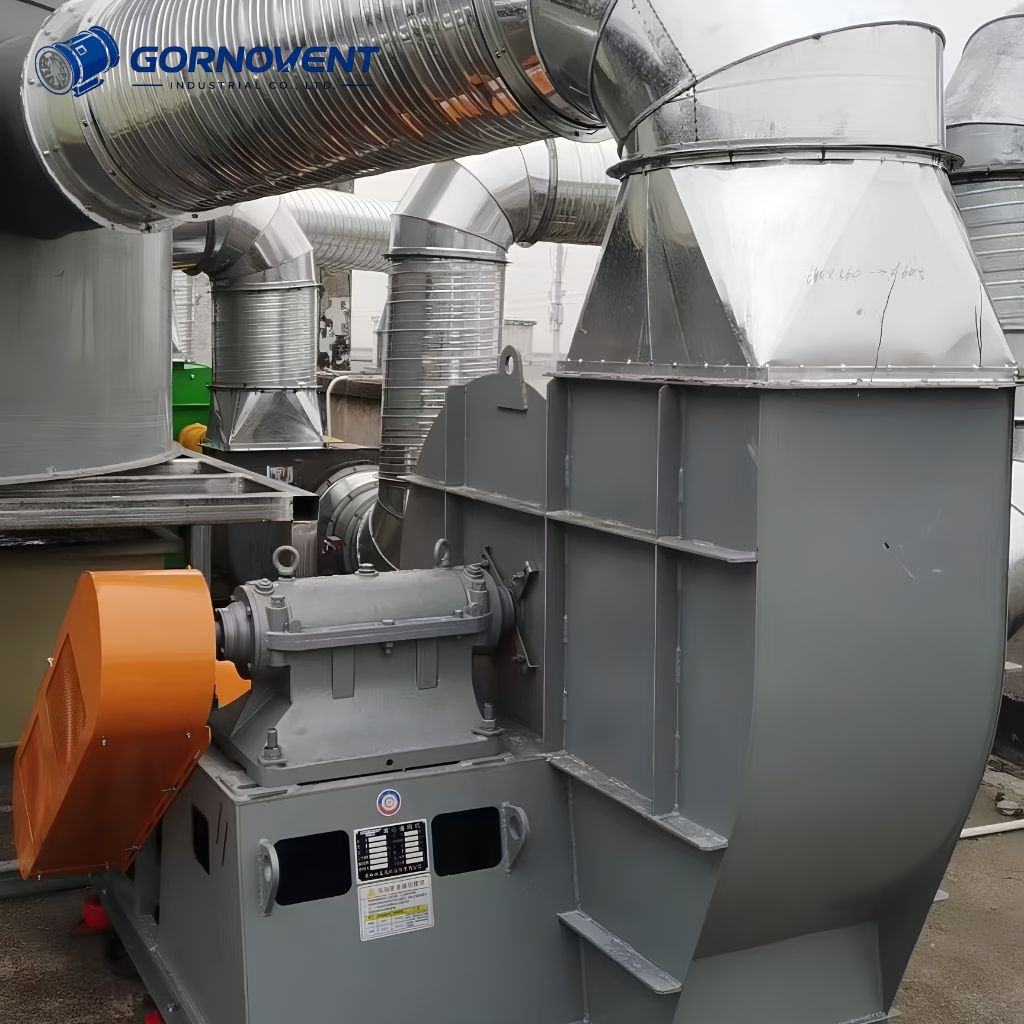

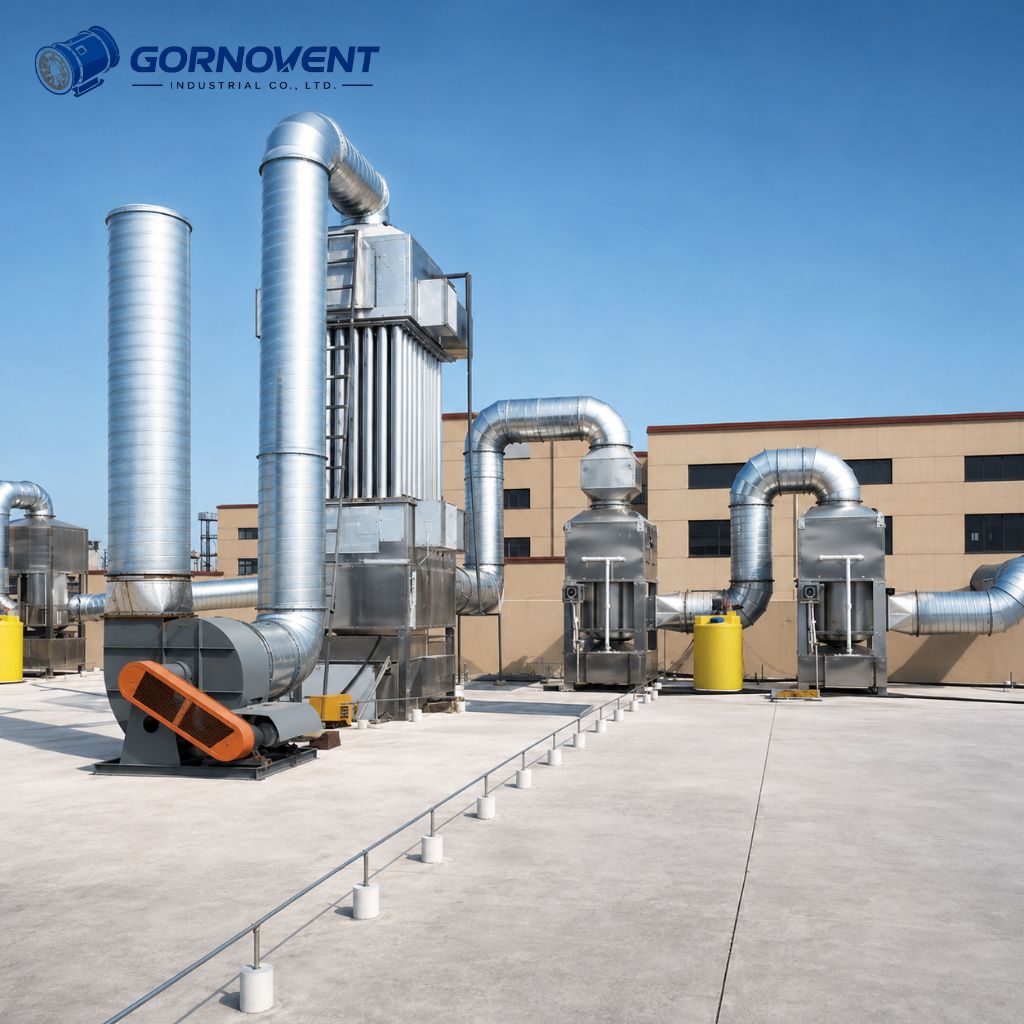

3. Пылевые вентиляторы и пневмотранспорт (C, M)
| Серия / Модель | Специализация | Назначение и особенности | Чертежи и ТКП |
|---|---|---|---|
| C4-73 / C6-48 | Пылевой вентилятор | Перемещение воздуха с древесной стружкой, опилками, волокнами (запыленность > 150 мг/м³). | ✉ Запросить ТКП |
| M7-29 / M9-26 | Мельничный / Угольный | Транспортировка угольной пыли в пылеприготовительных системах электростанций. | ✉ Запросить ТКП |
| M5-36 / M6-31 / M7-16 | Сверхизносостойкий | Лопатки с наплавкой из твердых сплавов (HRC ≥ 62) или керамической футеровкой. | ✉ Запросить ТКП |
📐 Инженерный справочник и расчет мощности электродвигателя
Формула расчета требуемой мощности мотора (N, кВт):
N = (P × Q × K) / (3600 × 1000 × η × η₁)
* Где P — Полное давление (Па), Q — Расход (м³/ч), η — КПД вентилятора, η₁ — Мех. КПД передачи, K — Коэффициент запаса мощности.
Механический КПД (η₁):
- Прямой привод (A): η₁ = 1.00
- Муфтовый (D, F): η₁ = 0.98
- Клиноременный (B, C, E): η₁ = 0.95
Коэффициент запаса (K):
- Мощность < 0.5 кВт: K = 1.5
- Мощность 1 ~ 2 кВт: K = 1.3
- Мощность > 5 кВт: K = 1.15 (Дутьевые 1.15, Дымососы 1.3)
4. Часто задаваемые вопросы (FAQ)
Q1
Как выбрать между прямым приводом (Тип A) и ременной передачей (Тип C/E)?
Прямой привод (Тип A) отличается компактностью, высоким механическим КПД (η₁ = 1.00) и минимальным техническим обслуживанием. Клиноременная передача (Типы B, C, E) позволяет гибко подбирать и точно регулировать требуемые параметры (расход и давление) путем подбора диаметра шкивов, а также изолирует двигатель от температурных и вибрационных нагрузок.
Q2
В чем принципиальное отличие дутьевых вентиляторов (G) от дымососов (Y)?
Дутьевые вентиляторы (обозначение G) подают чистый холодный воздух в топку котла для горения (температура до 80°C). Дымососы (обозначение Y) предназначены для отсасывания горячих (до 250°C) и запыленных дымовых газов. Лопатки дымососов изготавливаются из утолщенных износостойких сталей. По санитарным нормам перед дымососом обязательна установка золоуловителя с КПД не менее 85%.
Q3
Как правильно определить направление вращения (Пр / Лев) и угол разворота корпуса?
Направление вращения определяется со стороны электродвигателя. Если рабочее колесо вращается по часовой стрелке — это Правое вращение (Пр / Right), если против часовой стрелке — Левое (Лев / Left). Угол выхлопного патрубка (0°, 45°, 90°, 135°, 180°, 225°, 270°) задается положением выходного отверстия относительно горизонтальной оси.
Q4

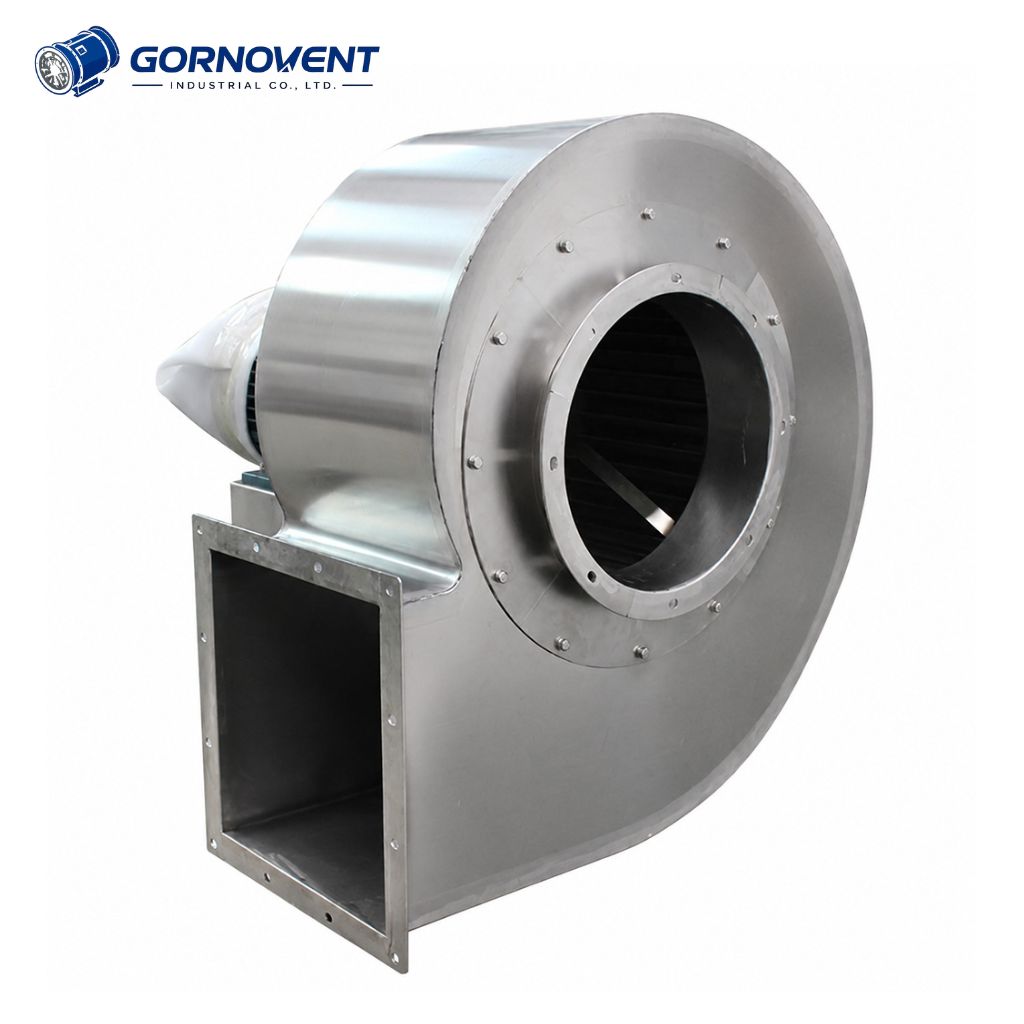

Какие варианты исполнения доступны для агрессивных, взрывоопасных или высокотемпературных сред?
Для взрывоопасных сред (серия B4-72) колеса изготавливаются из искробезопасных алюминиевых сплавов и оснащаются моторами Ex d IIC T4. Для агрессивных газов применяется нержавеющая сталь (AISI 304/316L). Для высокотемпературных газов (более 250°C ~ 800°C) используются термостойкие сплавы, а вал оснащается защитным крыльчатым диском (термобарьером).
