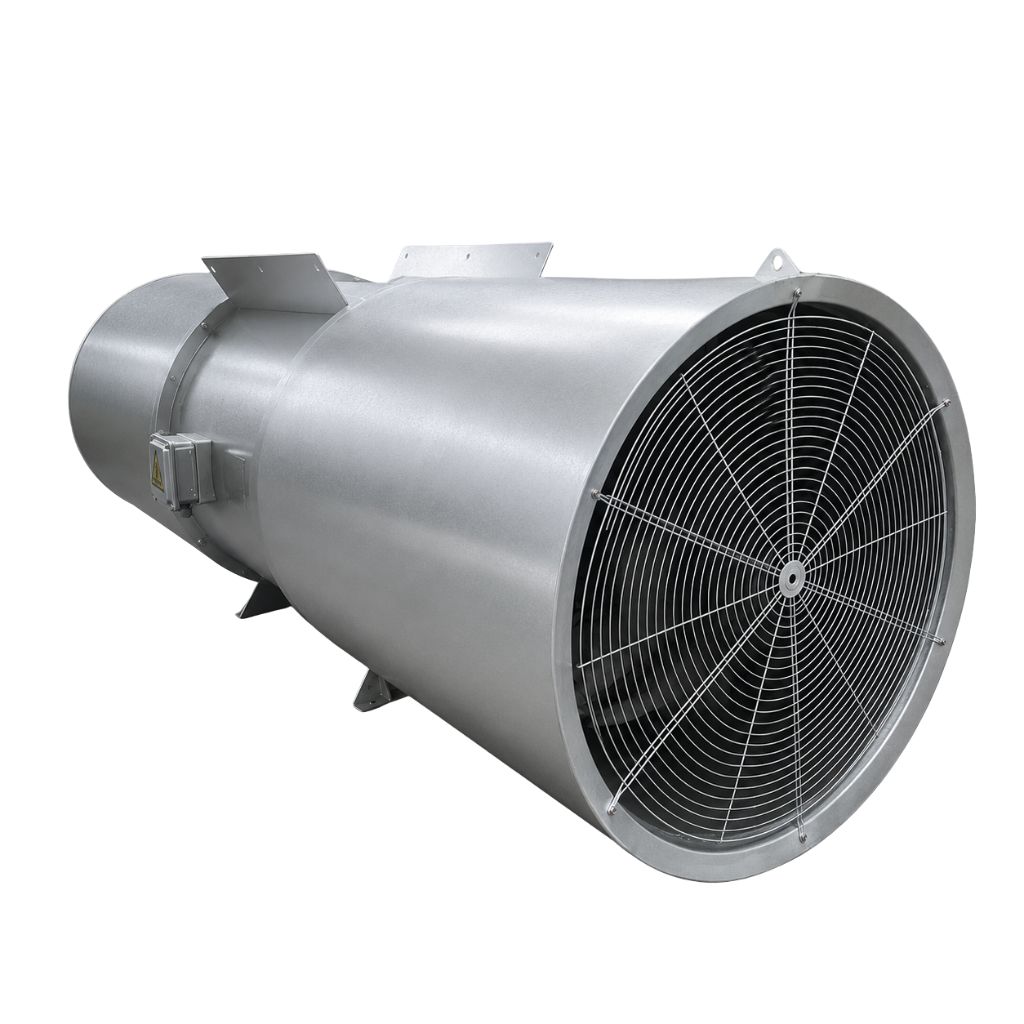

Струйный туннельный вентилятор серии SDS Gornovent в сборе с глушителями

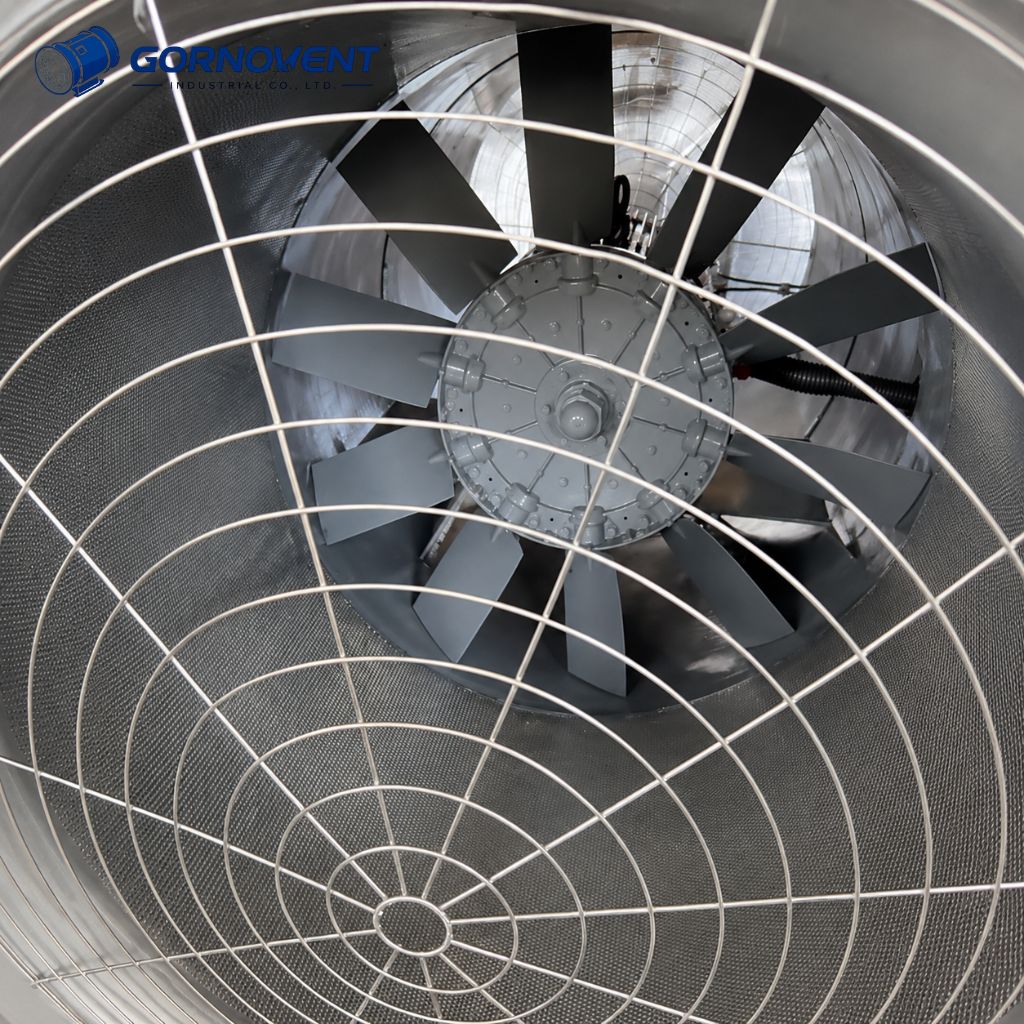

Внутренняя структура лопаток рабочего колеса и шумоглушащего контура струйного вентилятора SDS Gornovent

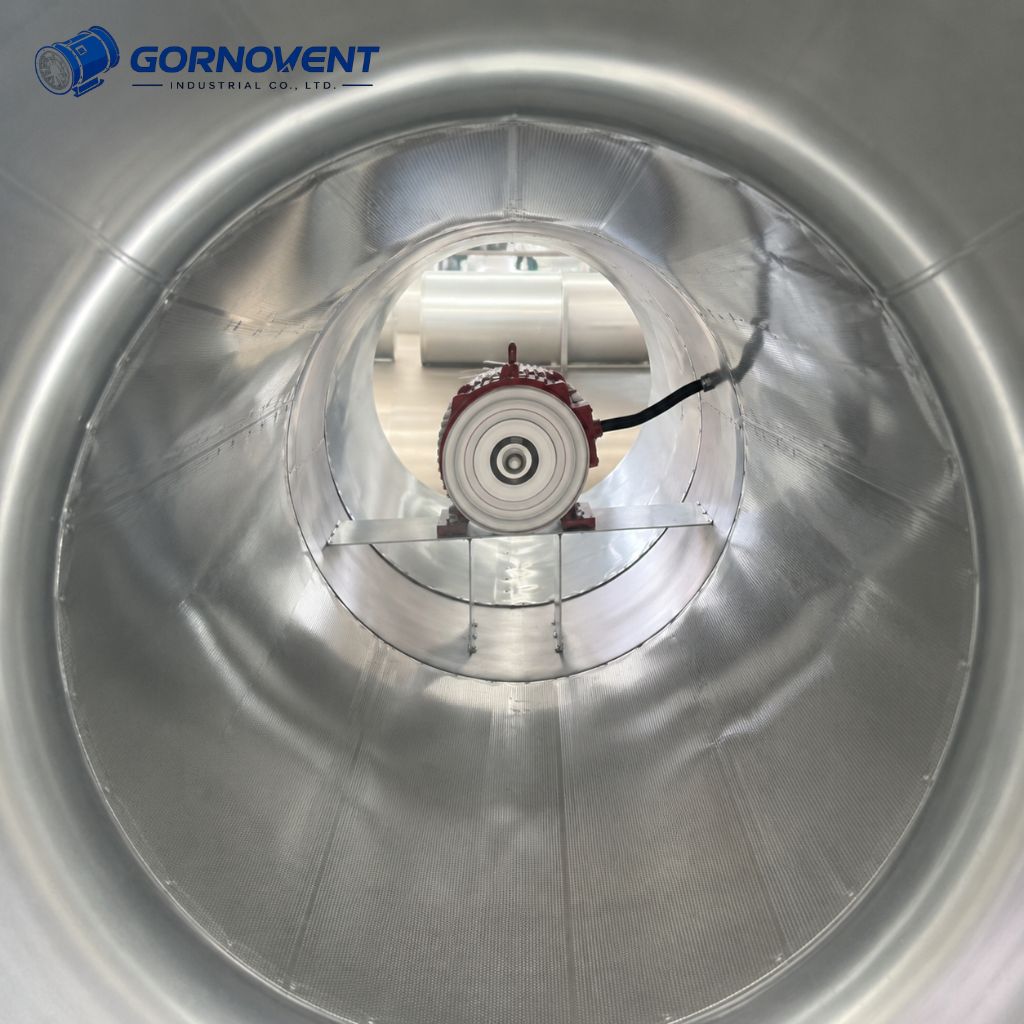

Вид со стороны электродвигателя и направляющих лопаток струйного вентилятора SDS Gornovent

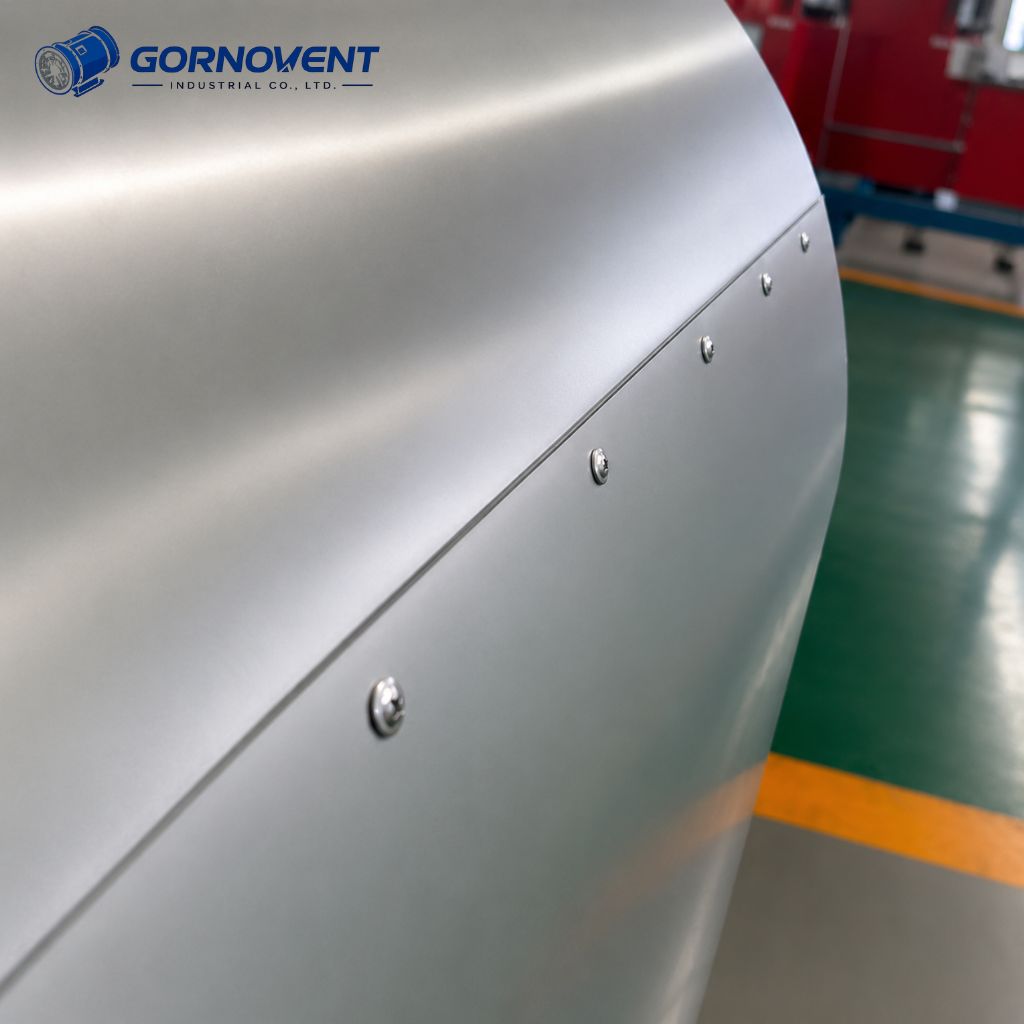

Качественная обработка поверхности и прочный материал корпуса вентилятора SDS Gornovent

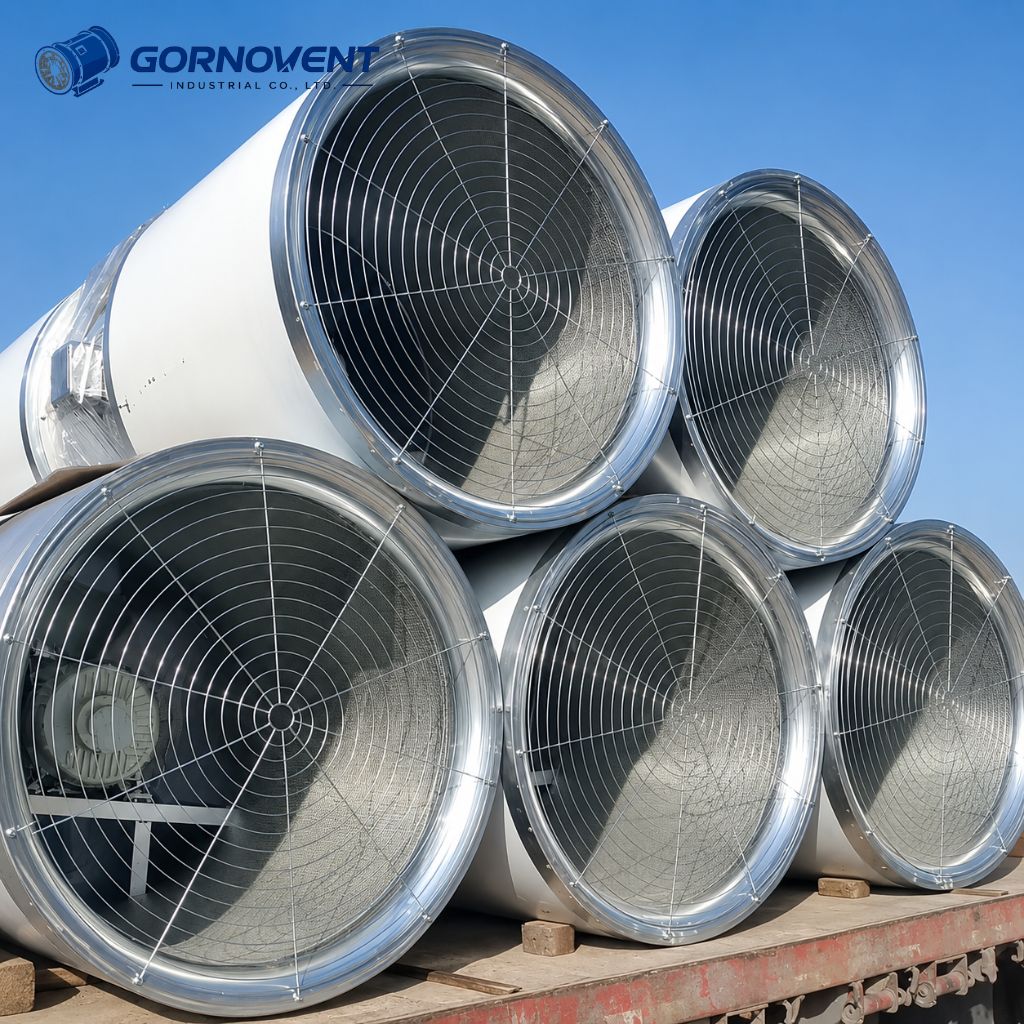

Поставка и отгрузка крупной партии струйных тоннельных вентиляторов SDS Gornovent

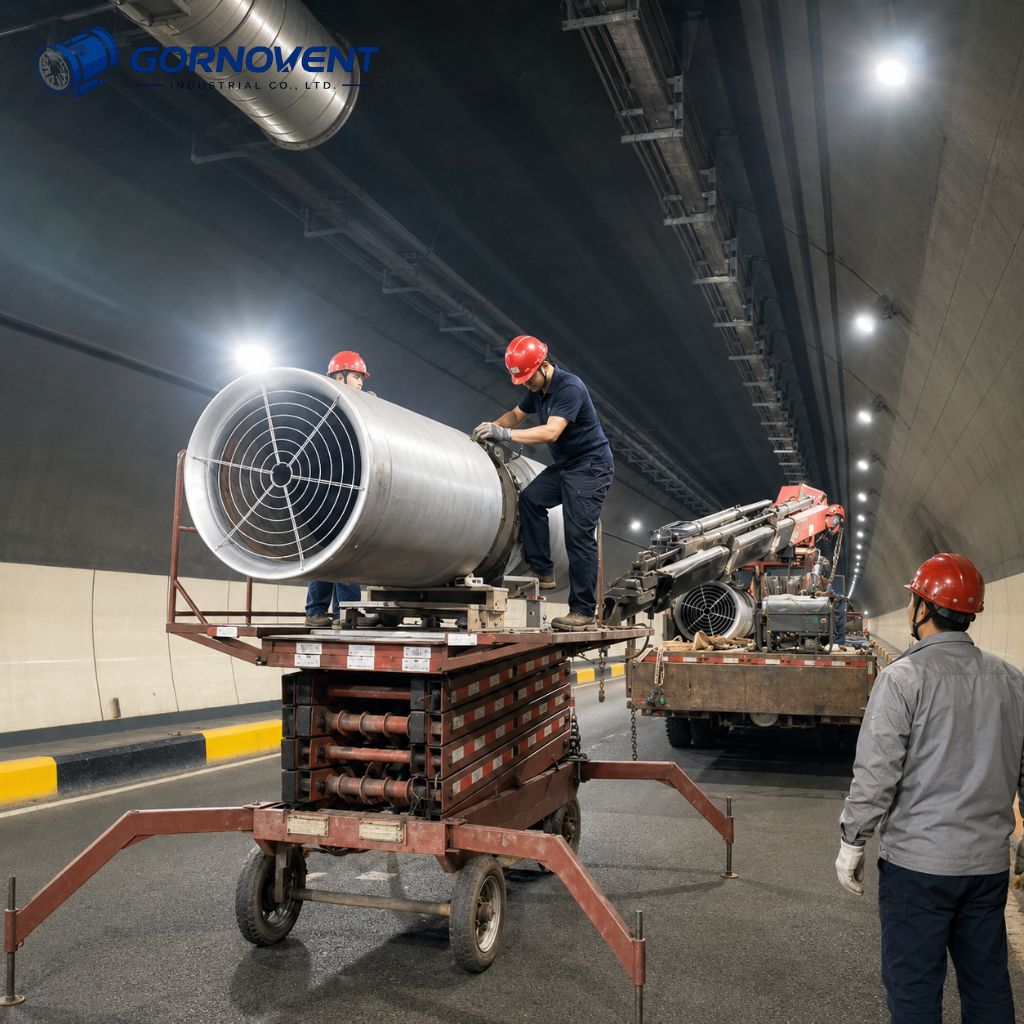

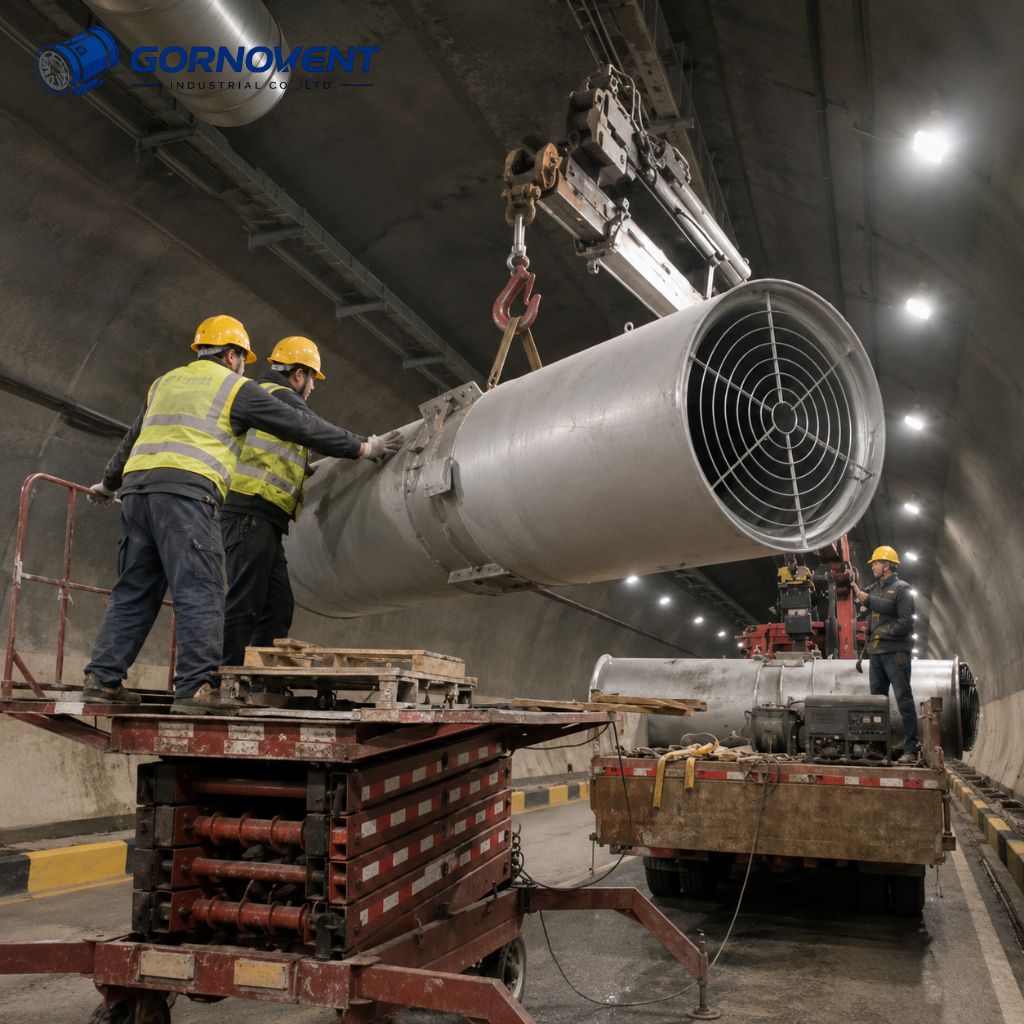

Процесс монтажа и регулировки струйного туннельного вентилятора SDS на объекте
Финальная фиксация крепежа и пусконаладка туннельного вентилятора серии SDS

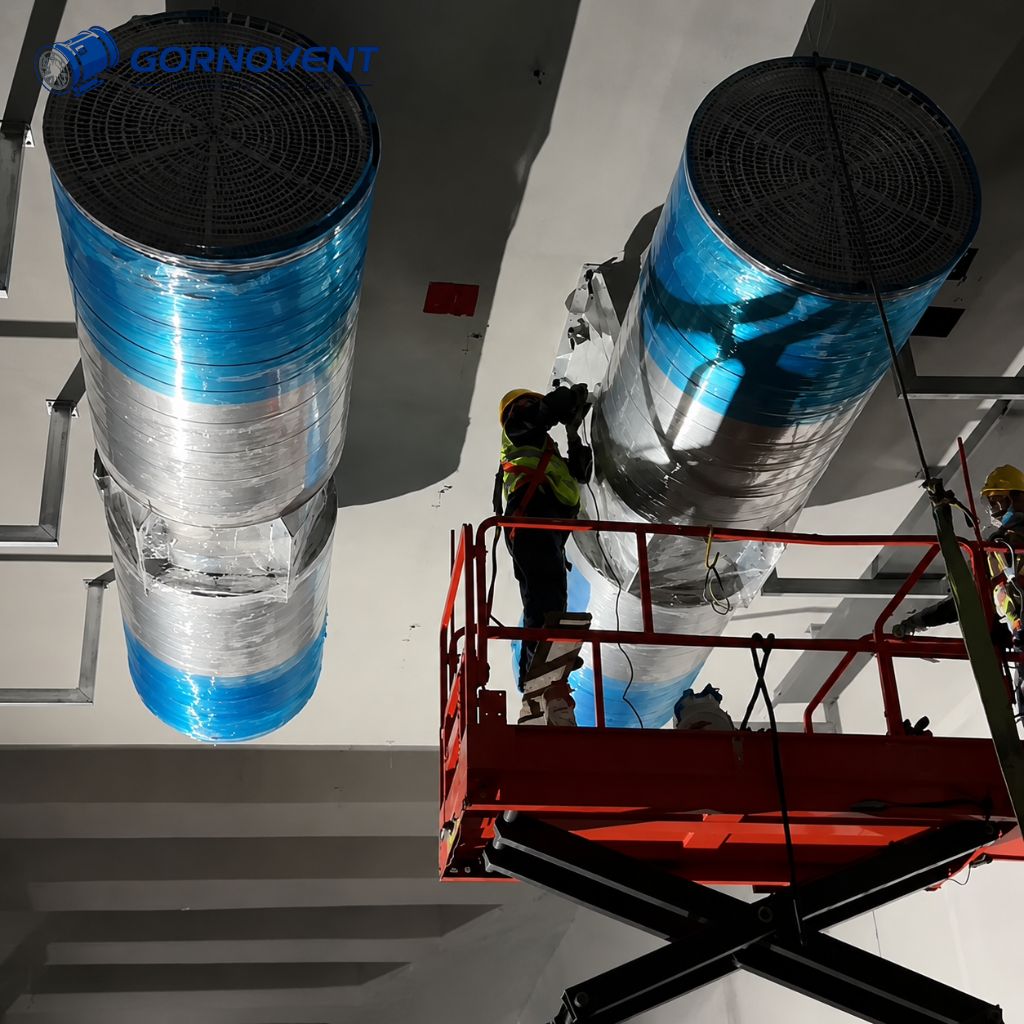

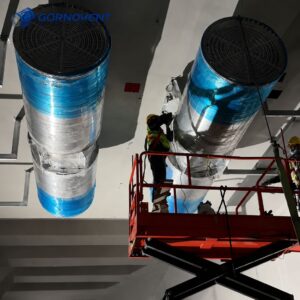

Потолочный монтаж струйного вентилятора SDS для продольной вентиляции тоннеля
Струйный туннельный вентилятор серии SDS Gornovent в сборе с глушителями
Внутренняя структура лопаток рабочего колеса и шумоглушащего контура струйного вентилятора SDS Gornovent
Вид со стороны электродвигателя и направляющих лопаток струйного вентилятора SDS Gornovent
Качественная обработка поверхности и прочный материал корпуса вентилятора SDS Gornovent
Поставка и отгрузка крупной партии струйных тоннельных вентиляторов SDS Gornovent
Процесс монтажа и регулировки струйного туннельного вентилятора SDS на объекте
Финальная фиксация крепежа и пусконаладка туннельного вентилятора серии SDS
Потолочный монтаж струйного вентилятора SDS для продольной вентиляции тоннеля
,

Струйный туннельный вентилятор серии SDS (Jet Fan) для дымоудаления

Струйный туннельный вентилятор серии SDS (Jet Fan)

Высокоэффективное промышленное оборудование для продольной вентиляции и аварийного дымоудаления в автодорожных, железнодорожных тоннелях и подземных комплексах.

  • 🔥 Огнестойкость: Класс F300 (надежная работа при 280°C до 60 мин).
  • 🔄 Реверсивность: Обратная тяга достигает 90%–100% от номинальной.
  • 🔇 Акустический комфорт: Встроенные двухсторонние шумоглушители.
  • 🛡️ Надежность: Стальной корпус с усиленной антикоррозийной защитой.
  • ⚙️ Модельный ряд: От №6.3 до №16 (реактивная тяга от 160 Н до 3050 Н).
✓ Возможна комплектация односкоростными и двухскоростными двигателями по ТЗ заказчика.
Категории: , Метки: , , , , Бренд:

Описание



Струйный туннельный вентилятор серии SDS (Jet Fan)

Высокотехнологичное решение для продольной вентиляции и аварийного дымоудаления в дорожных и железнодорожных тоннелях. Полная реверсивность с сохранением до 90% — 100% тяги в обратном направлении.

📄 Инженерный каталог и чертежи (PDF):
Аэродинамические кривые тяги, электрические схемы подключения, монтажные узлы и заводские спецификации GORNOVENT.
 📥 Скачать каталог (PDF)
⚙️ Полный модельный ряд и характеристики SDS
Типоразмер Тяга (Н) Расход (м³/ч) Мощность (кВт) Шум [дБ(А)]
SDS-40 50 – 115 7560 – 11520 0.75 – 2.2 64 – 68
SDS-50 130 – 285 15120 – 23400 2.2 – 7.5 64 – 68
SDS-56 200 – 385 22320 – 30960 4.0 – 11 64 – 68
SDS-63 247 – 602 29160 – 45720 7.5 – 18.5 64 – 70
SDS-71 475 – 960 45720 – 64800 15 – 37 67 – 73
SDS-80 204 – 461 33480 – 50760 4.0 – 11 56 – 63
SDS-90 313 – 744 46800 – 72360 7.5 – 18.5 60 – 67
SDS-100 466 – 1076 63720 – 96840 11 – 30 63 – 70
SDS-112 744 – 1691 89280 – 134640 18.5 – 55 68 – 73
SDS-125 1185 – 2574 126000 – 185400 37 – 90 72 – 78
SDS-140 870 – 1898 120960 – 178560 18.5 – 55 64 – 69
SDS-160 1320 – 3046 169920 – 258480 30 – 90 68 – 75
SDS-180 1575 – 3050 216720 – 300960 30 – 75 69 – 75

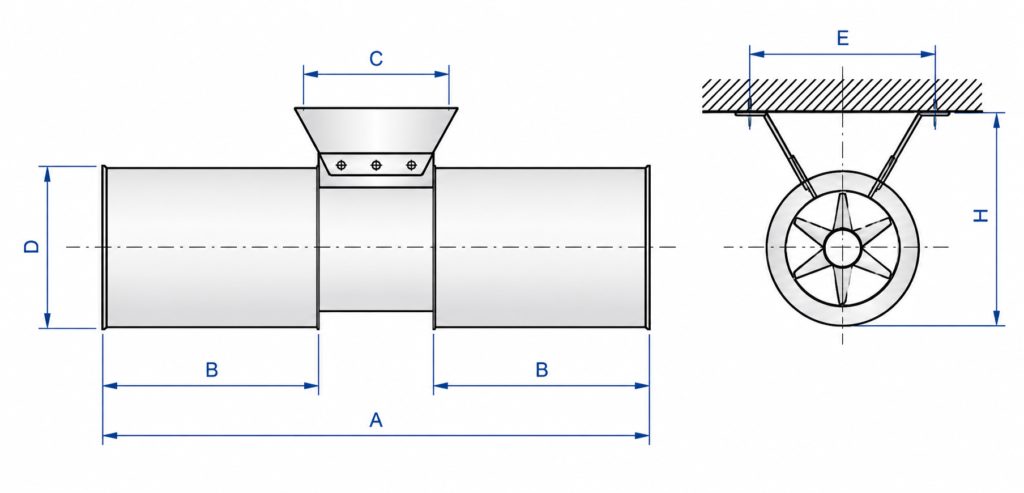

📐 Сборочные габариты и схема подвеса (в мм)
Сборочный чертеж струйного вентилятора серии SDS
№ A B C D E H
40 2030 800 570 560 660 760
50 2480 1000 650 660 750 860
56 2820 1120 750 720 800 920
63 3190 1260 750 800 940 1100
71 3510 1420 800 900 1020 1200
80 2300 800 840 1000 1100 1300
90 3130 1215 940 1100 1180 1400
100 3180 1215 1000 1200 1260 1500
112 3380 1265 1100 1320 1360 1620
125 3350 1250 1160 1450 1470 1750
140 3850 1400 1160 1700 1740 2100
160 4300 1600 1360 1900 1880 2300
180 4700 1800 1500 2100 2050 2500
🛡️ Заводская гарантия 24 мес.
Расчетный срок службы оцинкованного корпуса и литых лопаток в агрессивной среде тоннеля — не менее 15 лет.
⚡ Исполнение привода IP55/IP65
Изоляция класса H, возможность взрывозащищенной модификации (Ex dIIBT4 / PB Ex dI) на 380/660/1140 В.
⚖️ Балансировка G2.5
100% рабочих колес проходят динамическую балансировку по ГОСТ ИСО 1940-1 с выдачей заводского протокола.
🚚 Прямые поставки под ключ
Поставка напрямую с завода GORNOVENT во все регионы РФ и СНГ на условиях DAP, CIF или DDP с таможенной очисткой.

Конструктивные особенности и инженерные решения

Струйные туннельные вентиляторы серии SDS (Jet Fan) производства завода GORNOVENT разработаны для формирования продольной устойчивой воздушной струи в подземных транспортных артериях, железнодорожных тоннелях и закрытых паркингах. Применение струйной схемы исключает необходимость сооружения дорогостоящих воздуховодов и вентшахт, оптимизируя капитальные затраты на проходку.

  • Симметричные реверсивные лопатки: Лопатки рабочего колеса отливаются под высоким давлением из высокопрочного сплава ZL114A. Специальный аэродинамический профиль обеспечивает сохранение от 90% до 100% расчетной тяги в обоих направлениях потока.
  • Двухстороннее шумоглушение: С торцов корпуса смонтированы несъемные трубчатые шумоглушители со звукопоглощающим наполнителем из гидрофобизированного базальтового волокна (плотность 70 кг/м³).
  • Режим противодымной вентиляции (F300 / F400): Агрегаты сертифицированы для безотказной эвакуации высокотемпературных газов при температуре 250°C/280°C не менее 120 минут (или 400°C не менее 60 минут).

Часто задаваемые вопросы (FAQ)

1. В чем конструктивное отличие реверсивных туннельных вентиляторов SDS от однонаправленных?
Однонаправленные вентиляторы имеют асимметричный аэродинамический профиль лопаток. Реверсивные модификации (SDS-R) оснащаются симметричными лопатками двойной кривизны и парными обтекателями, что гарантирует сохранение от 90% до 100% тяги в реверсе.
2. Какой регламент переключения реверса вентилятора SDS для защиты привода?
Категорически запрещено встречное включение до момента полной остановки колеса. В шкафах (ШУВ) выставляется временная задержка не менее 90–120 секунд, либо торможение осуществляется посредством частотного преобразователя (ПЧ).
3. Возможна ли поставка под нестандартное промышленное напряжение?
Да. Мы выпускаем вентиляторы как под стандартную сеть 380 В (50 Гц), так и под напряжения 660 В, 1140 В или 400/690 В для систем железнодорожного транспорта.
