🛡️ 1Ex d IIB / IIC T4 Gb
🔥 F300 (300°C) / F400 (400°C)
📜 ТР ТС 012/2011 • ТР ЕАЭС 043/2017
🔥 F300 (300°C) / F400 (400°C)
📜 ТР ТС 012/2011 • ТР ЕАЭС 043/2017

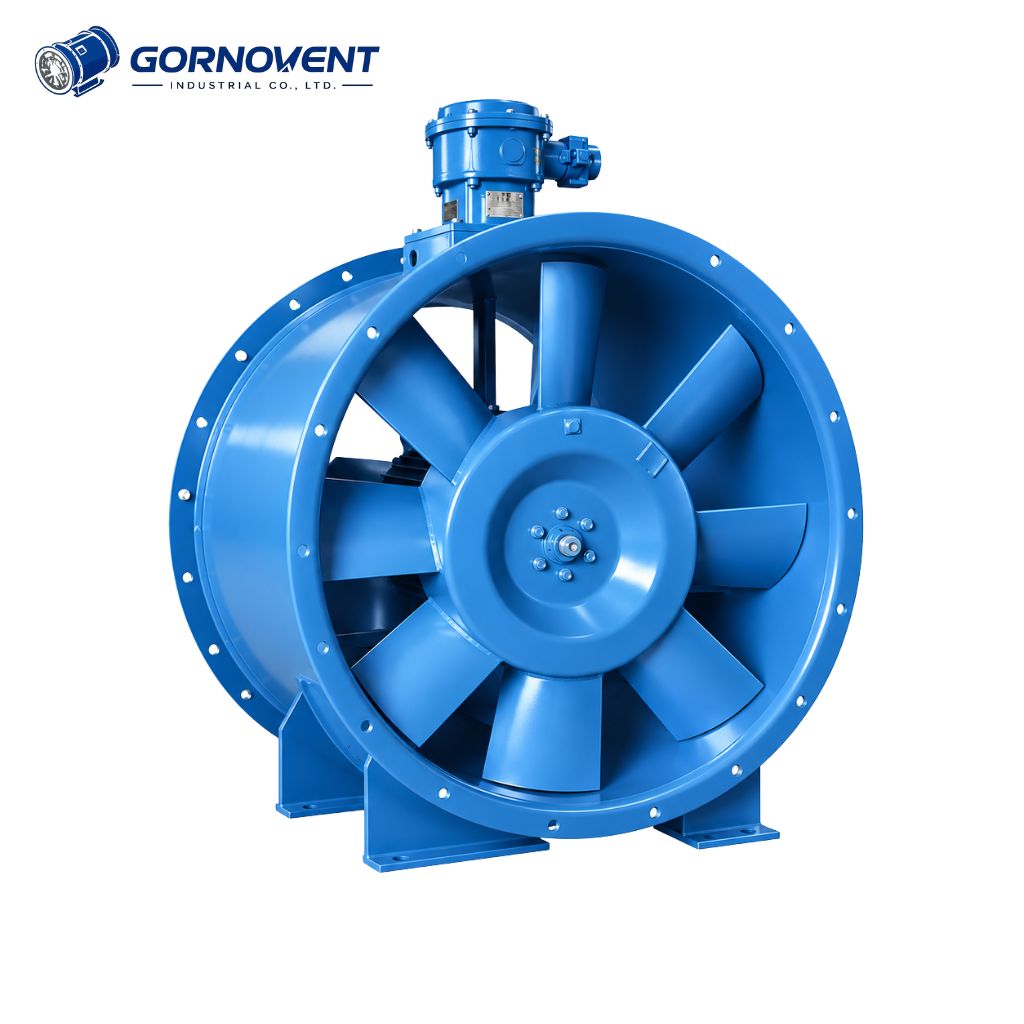

Взрывозащищённые высокотемпературные осевые вентиляторы BHTF / HTF-Ex
Специализированное инженерное оборудование GORNOVENT для вытяжной противодымной вентиляции, аварийного газоудаления и непрерывного воздухообмена на объектах с риском взрывоопасных газовоздушных смесей (зоны 1 и 2) и термической нагрузкой до 400°C.
Производительность
до 140 000 м³/ч
Огнестойкость
до 400°C / 120 мин
Полное давление
до 1 500 Па
Балансировка
ISO G5.6
01. Фотографии и конструктивные узлы

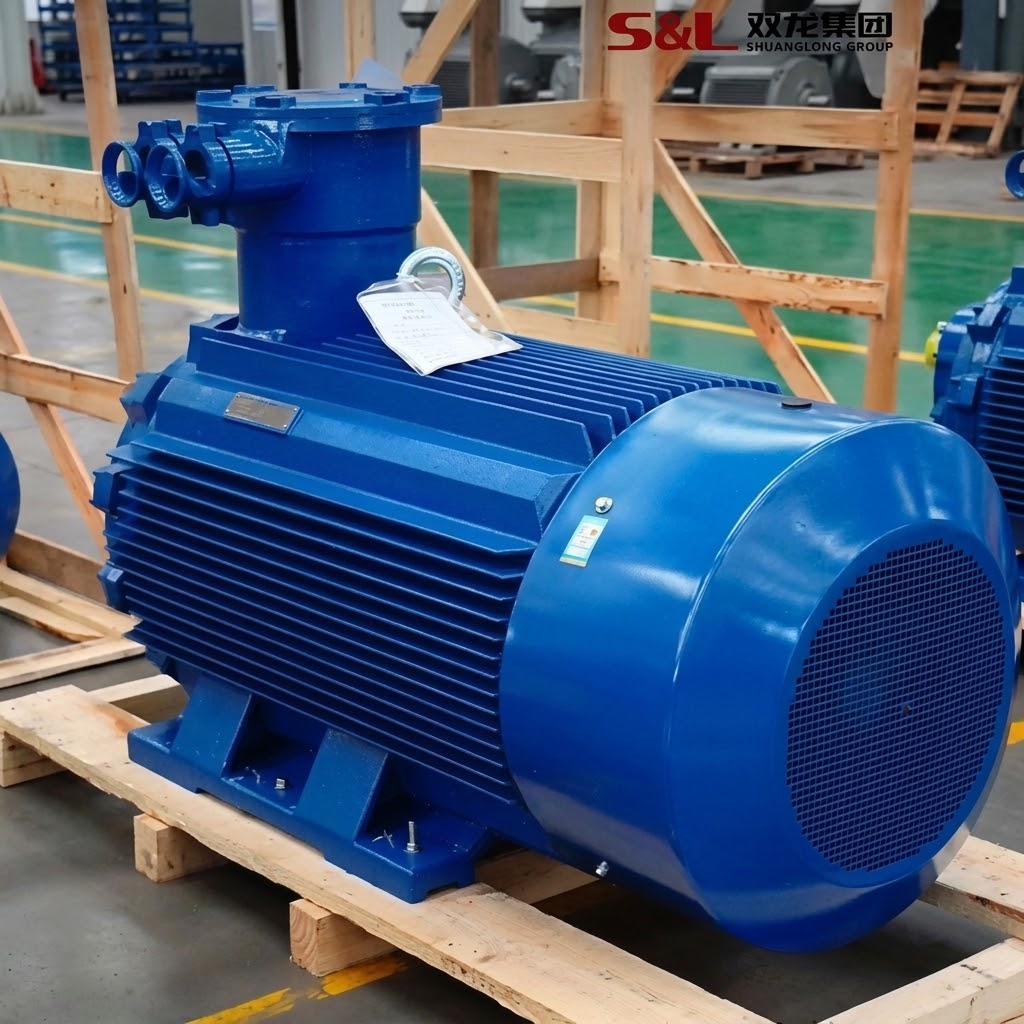

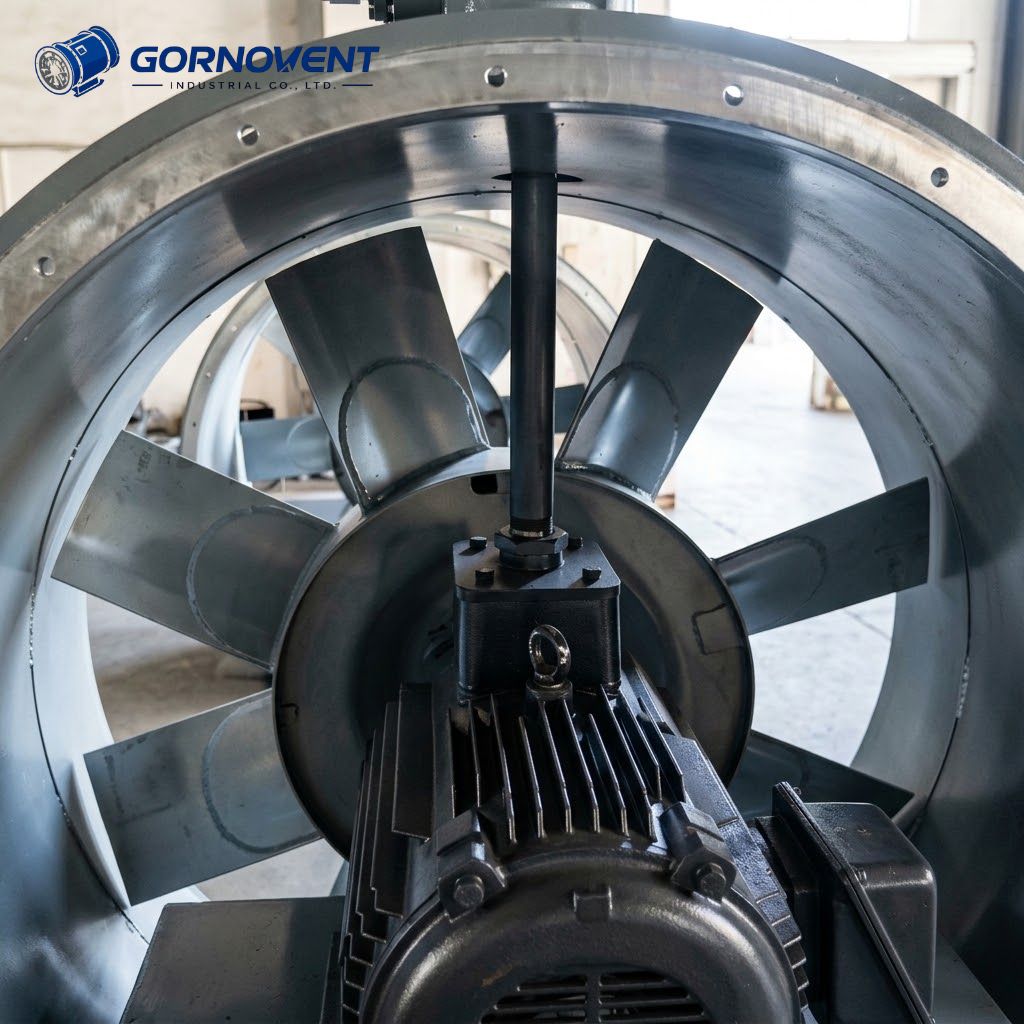

Взрывозащищённый двигатель
Оболочка Ex d, стальная защитная труба ввода кабеля, класс изоляции H.
Оболочка Ex d, стальная защитная труба ввода кабеля, класс изоляции H.

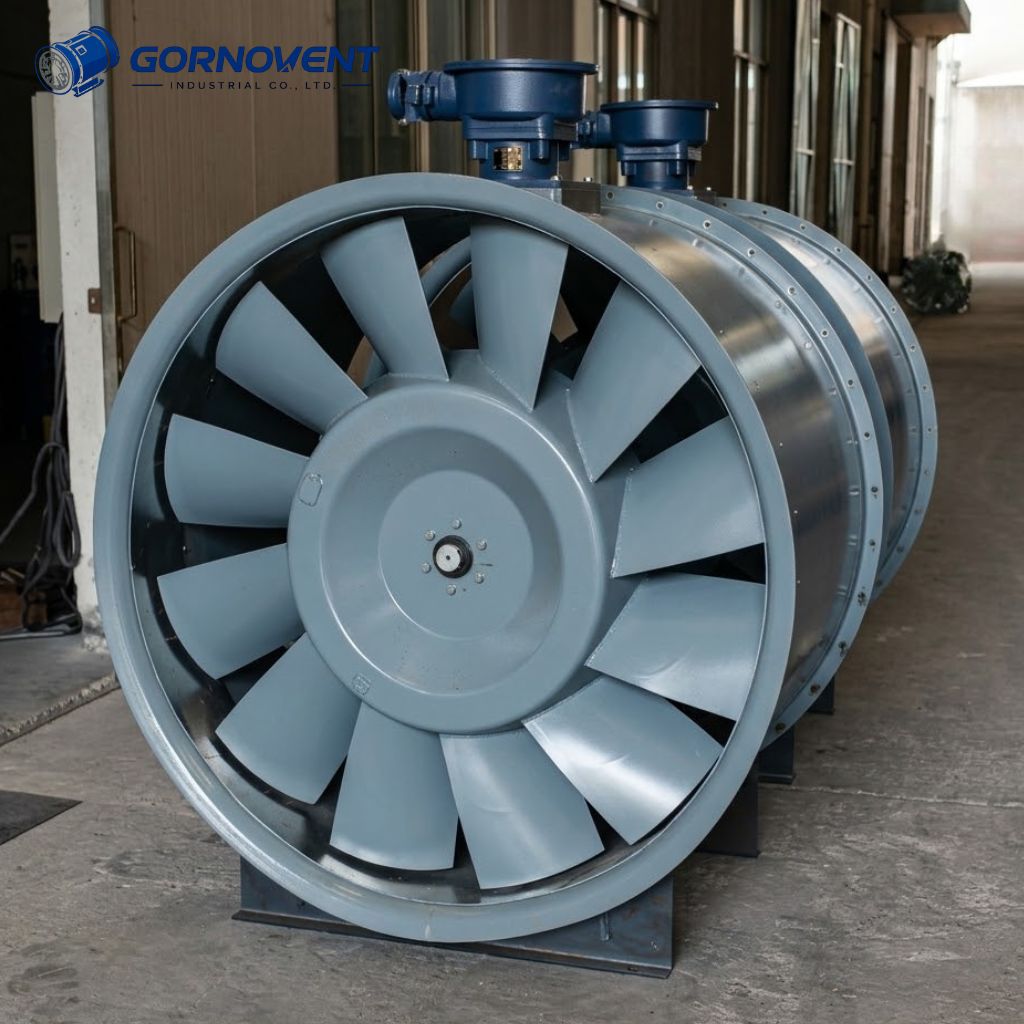

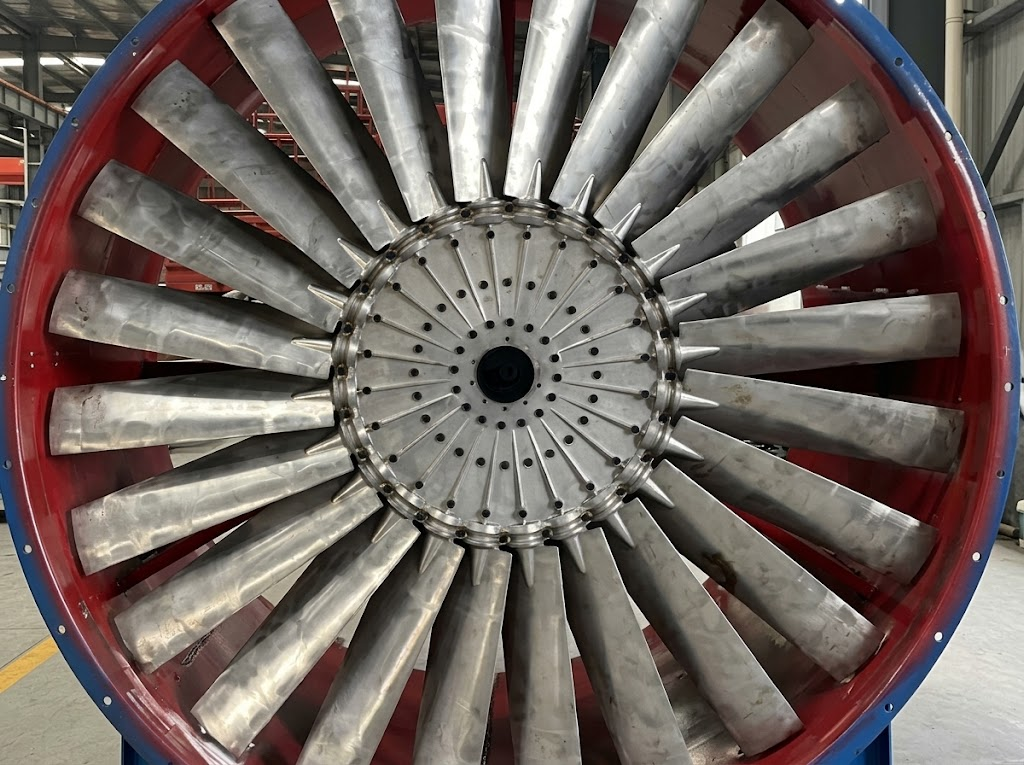

Проточная часть и колесо
Алюминиевые лопатки и латунное противоискровое кольцо в обечайке.
Алюминиевые лопатки и латунное противоискровое кольцо в обечайке.

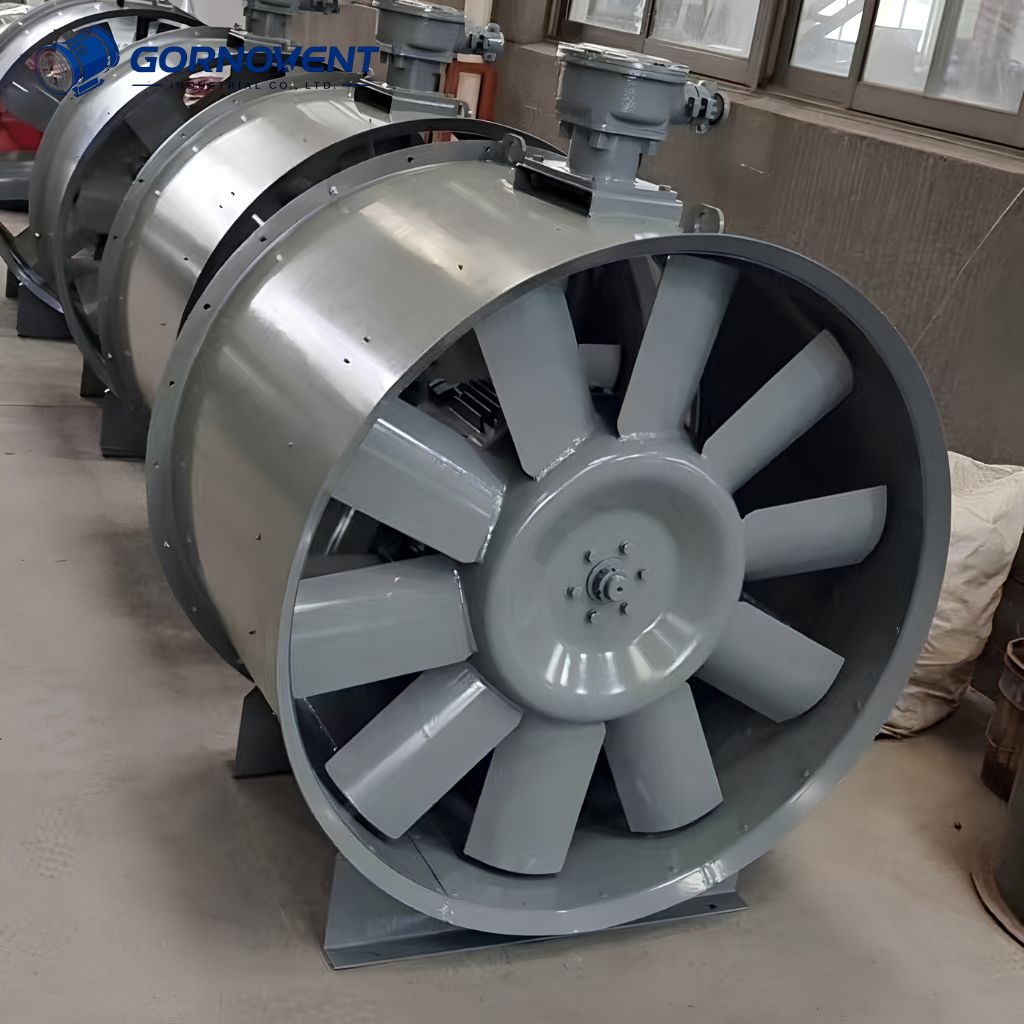

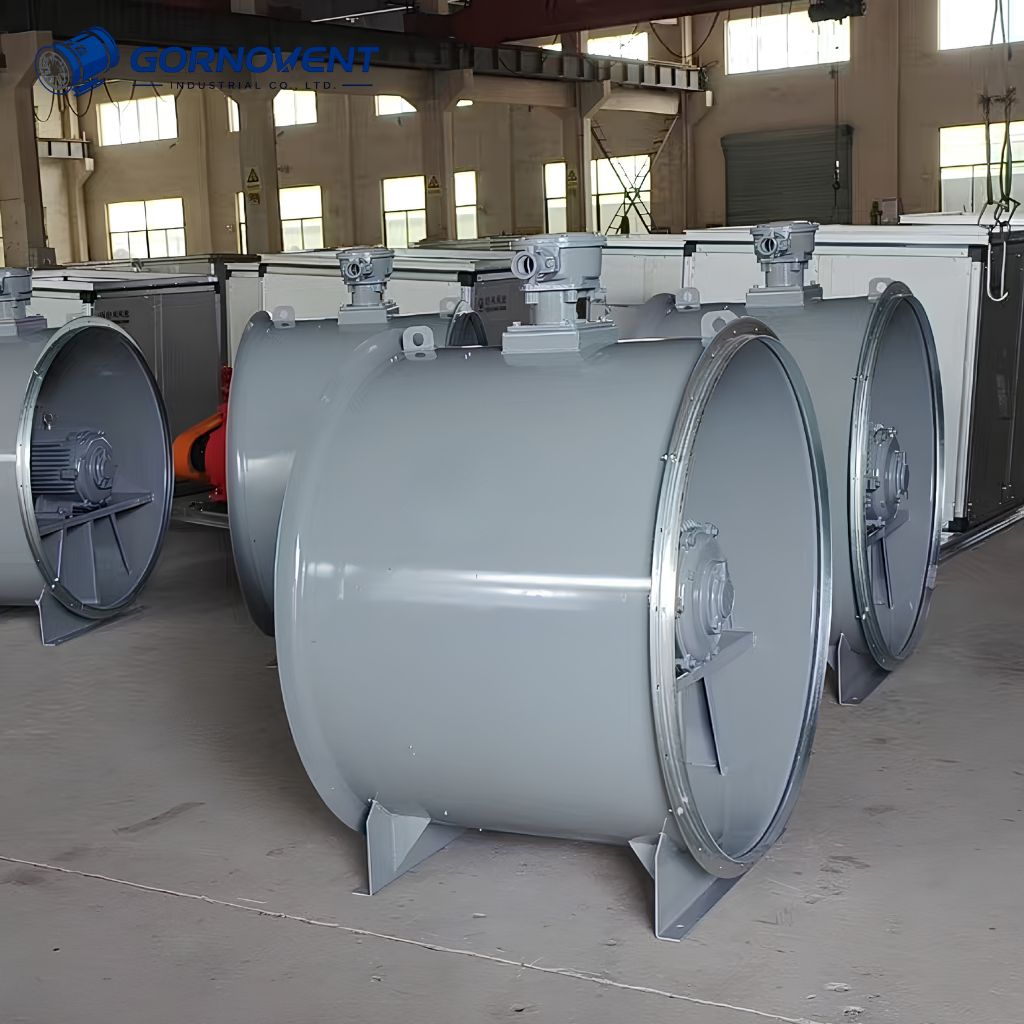

Вентилятор в сборе
Цилиндрический корпус ротационной вытяжки с опорными лапами.
Цилиндрический корпус ротационной вытяжки с опорными лапами.
02. Конструктивная взрывозащита и искробезопасность

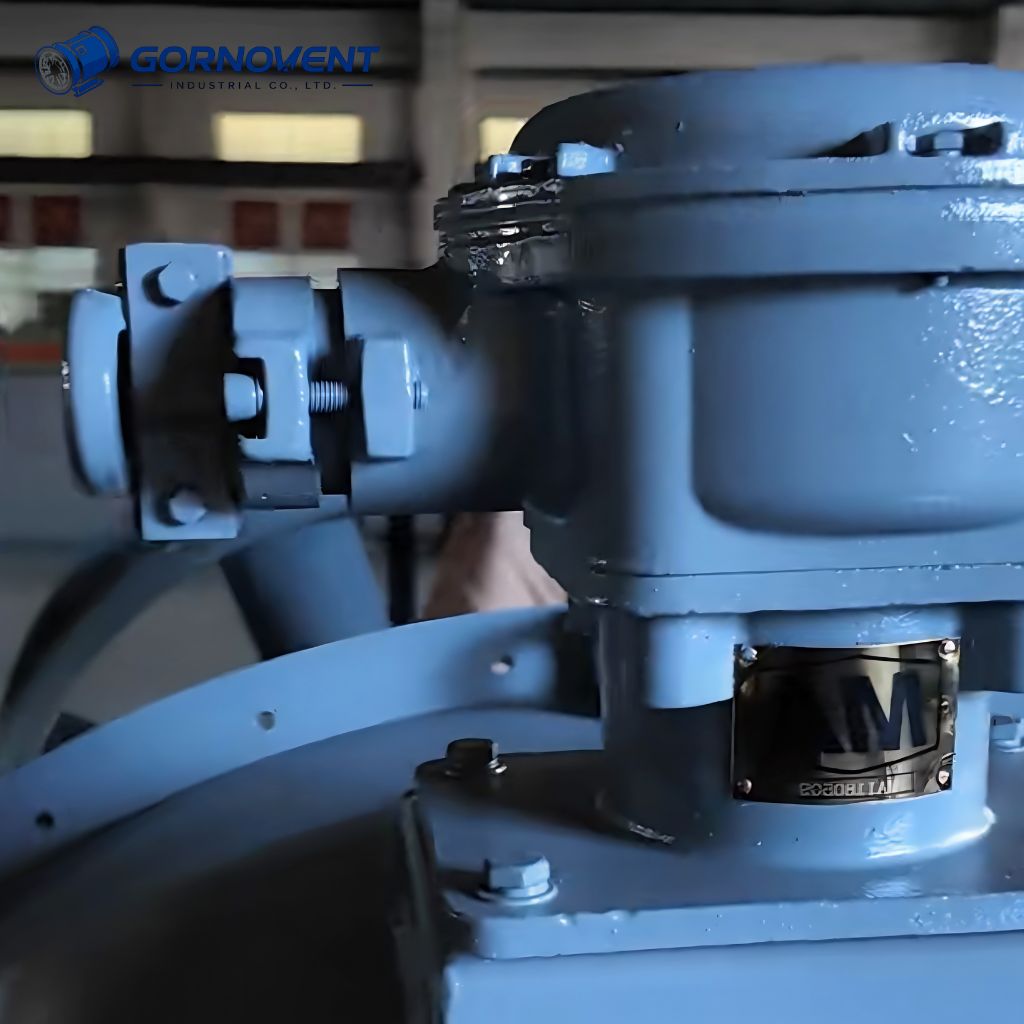

1. Взрывозащищённый двигатель
Оболочка Ex d IIB/IIC T4 (серии YBX3, YBDT). Степень защиты IP55, класс нагревостойкости обмоток H (до 180°C).
2. Искробезопасная проточная часть
Исключение фрикционных искр: алюминиевое рабочее колесо или запрессовка медного/латунного кольца в обечайку корпуса.

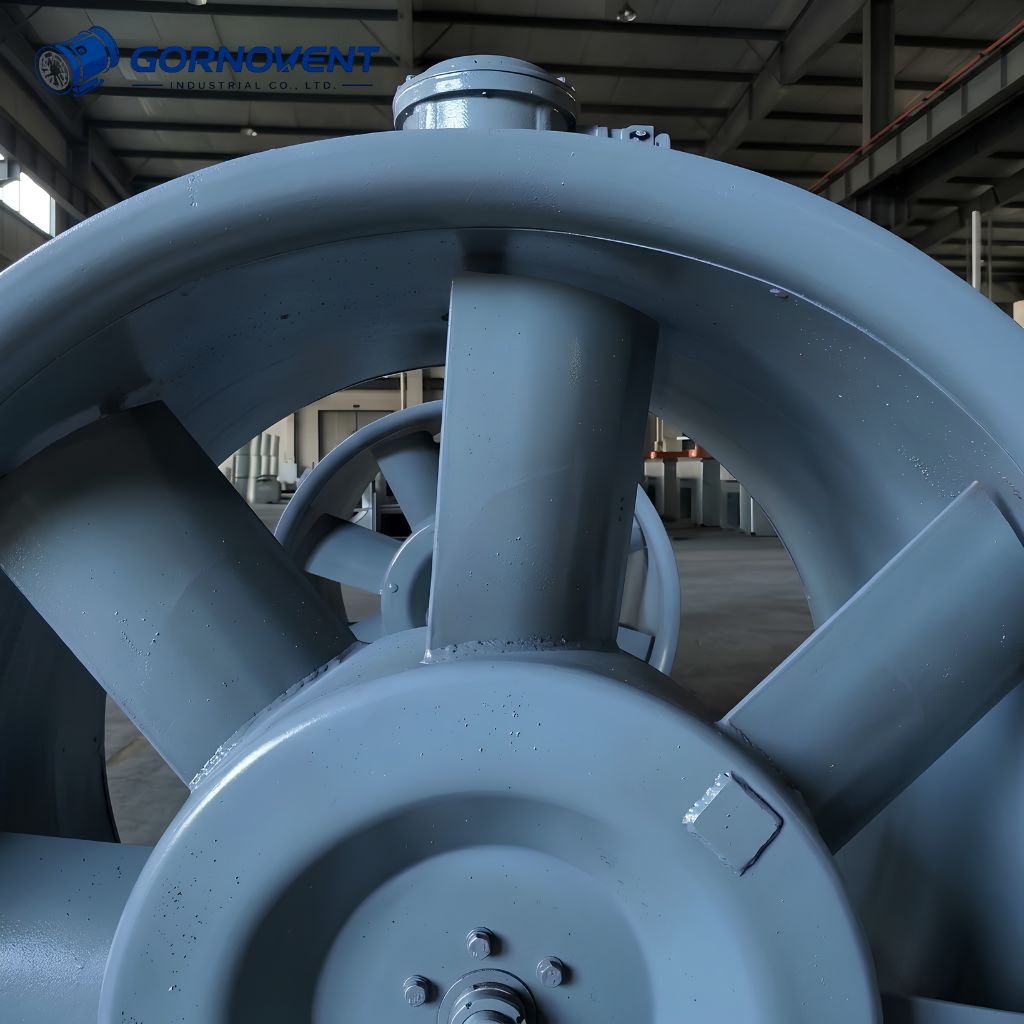

3. Прецизионная геометрия
Ротационная вытяжка корпуса и цельная отбортовка фланцев обеспечивают точный радиальный зазор и снижают шум.
4. Эквипотенциальное заземление
Электростатические перемычки соединяют все металлические части вентилятора с внешним силовым заземляющим болтом.
03. Семейство модификаций серии BHTF
BHTF-I (Односкоростной)
Аварийный вытяжной
- Диаметры: 300 – 1600 мм
- Расход: 1 600 – 140 000 м³/ч
- Давление: 50 – 1 000 Па
BHTF-II (Двухскоростной)
Двухрежимный осевой
- Диаметры: 500 – 1500 мм
- Расход: 3 500 – 110 000 м³/ч
- Давление: 90 – 900 Па
BHTF-III (Крышный)
Диагональный на кровлю
- Диаметры: 300 – 1400 мм
- Расход: 1 400 – 100 000 м³/ч
- Давление: 90 – 1 500 Па
BHTF-IV (Высоконапорный)
Смешанный поток
- Диаметры: 400 – 1400 мм
- Расход: 2 500 – 100 000 м³/ч
- Давление: 90 – 1 300 Па
04. Технические параметры базовых типоразмеров
Таблица 1: BHTF-I (Односкоростные модели)
| Типоразмер (№) | Частота (об/мин) | Расход (м³/ч) | Давление (Па) | Мощность (кВт) | Электродвигатель (Ex d) | Шум дБ(А) | Масса (кг) |
|---|---|---|---|---|---|---|---|
| № 5.0 | 1400 | 6 480 – 9 600 | 280 – 188 | 1.1 | YBX3-90S-4 | 72 – 74 | 63 |
| № 5.0 (2-пол.) | 2890 | 8 256 – 12 693 | 756 – 536 | 4.0 | YBX3-112M-2 | 83 – 84 | 91 |
| № 8.0 | 1460 | 26 568 – 39 360 | 796 – 503 | 11.0 | YBX3-160M-4 | 86 – 89 | 225 |
| № 12.0 | 970 | 73 200 – 95 997 | 1 418 – 1 080 | 45.0 | YBX3-225M-4 | 98 – 99 | 572 |
| № 16.0 | 980 | 100 440 – 148 800 | 948 – 624 | 45.0 | YBX3-280S-6 | 95 – 97 | 925 |
Таблица 2: BHTF-II (Двухскоростные двухрежимные модели)
| Типоразмер (№) | Режим работы | Частота (об/мин) | Расход (м³/ч) | Давление (Па) | Мощность (кВт) | Двигатель (Ex d) | Шум дБ(А) |
|---|---|---|---|---|---|---|---|
| № 5.0 | Высокая (авария) | 2880 | 10 824 | 697 | 3.1 | YBDT-100L2-2/4 | 83 |
| Низкая (вентиляция) | 1400 | 5 412 | 174 | 0.8 | 68 | ||
| № 6.5 | Высокая (авария) | 1440 | 22 500 | 520 | 6.0 | YBDT-132M-4/6 | 85 |
| Низкая (вентиляция) | 940 | 14 897 | 228 | 2.0 | 75 | ||
| № 15.0 | Высокая (авария) | 970 | 114 480 | 845 | 30.0 | YBDT-250M1-6/8 | 93 |
| Низкая (вентиляция) | 720 | 85 860 | 475 | 15.0 | 84 |
05. Эксплуатация и комплектация
Условия эксплуатации:
- Вентиляция: от −20°C до +40°C при непрерывной работе (смеси IIA, IIB, IIC, T1–T4).
- Дымоудаление: 280°C/60 мин, 300°C/60 мин (F300), 400°C/120 мин (F400).
- Электропитание: 380 В / 50 Гц (трехфазное, огнестойкий кабель).
- ЧРП: рекомендуемый диапазон частот 25–50 Гц для надежного охлаждения.
Базовый состав и опции:
- База: стальной корпус, искробезопасное колесо, взрывозащищенный двигатель (IP55, H), болт заземления.
- Опции: взрывозащищенный шкаф управления (ШУВ с АВР/ЧРП), пружинные виброизоляторы ДО, гибкие антистатические вставки, шумоглушители, исполнение из нержавеющей стали AISI 304/316.
06. FAQ — Вопросы и ответы
1. Для каких объектов предназначены вентиляторы BHTF / HTF-Ex?
Для систем аварийного дымоудаления и общеобменной вытяжки на объектах со взрывоопасными смесями: нефтехимические производства, окрасочные цеха, склады ЛВЖ, кабельные тоннели, подземные паркинги.
2. За счет чего обеспечивается взрывозащита?
Взрывонепроницаемый двигатель Ex d IIB/IIC T4, искробезопасное рабочее колесо (алюминиевый сплав или латунный пояс в обечайке) и эквипотенциальное снятие статического заряда на внешний заземлитель.
3. Подтверждена ли стойкость к температуре дыма?
Да, вентиляторы выдерживают режимы 280°C / 60 мин, 300°C / 60 мин (класс F300) и 400°C / 120 мин (класс F400) в соответствии с нормативами пожарной безопасности.
4. Можно ли регулировать скорость через преобразователь частоты (ЧРП)?
Да. Во избежание перегрева обмоток на пониженных оборотах рекомендуется поддерживать рабочую частоту в диапазоне 25–50 Гц.
5. Какие варианты монтажа доступны?
Горизонтальный на виброопорах или подвесах, вертикальный в шахтах, а также крышный с монтажным стаканом и дефлектором (BHTF-III).
