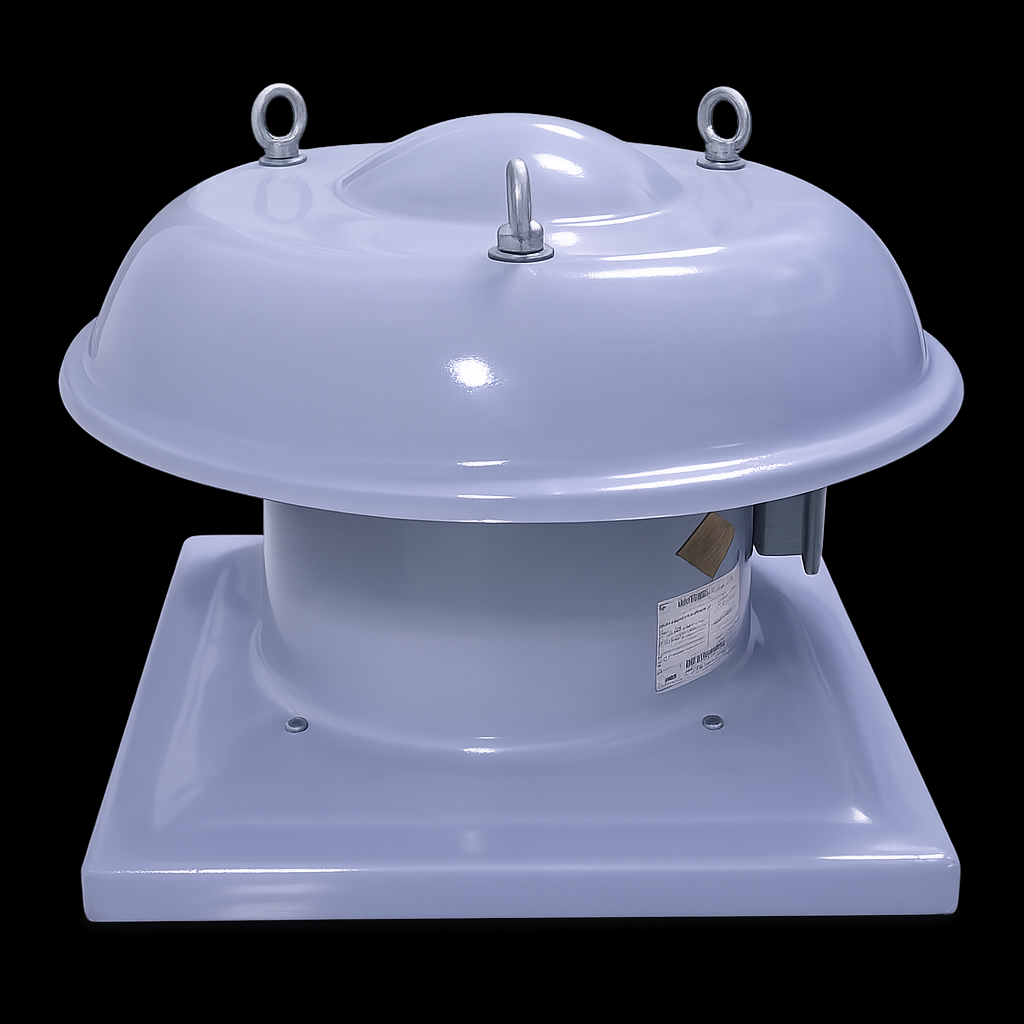

Промышленный крышный вентилятор ВКР и ВКО (серия DWT) от GORNOVENT — вид спереди. Морозостойкое и коррозионностойкое климатическое исполнение.

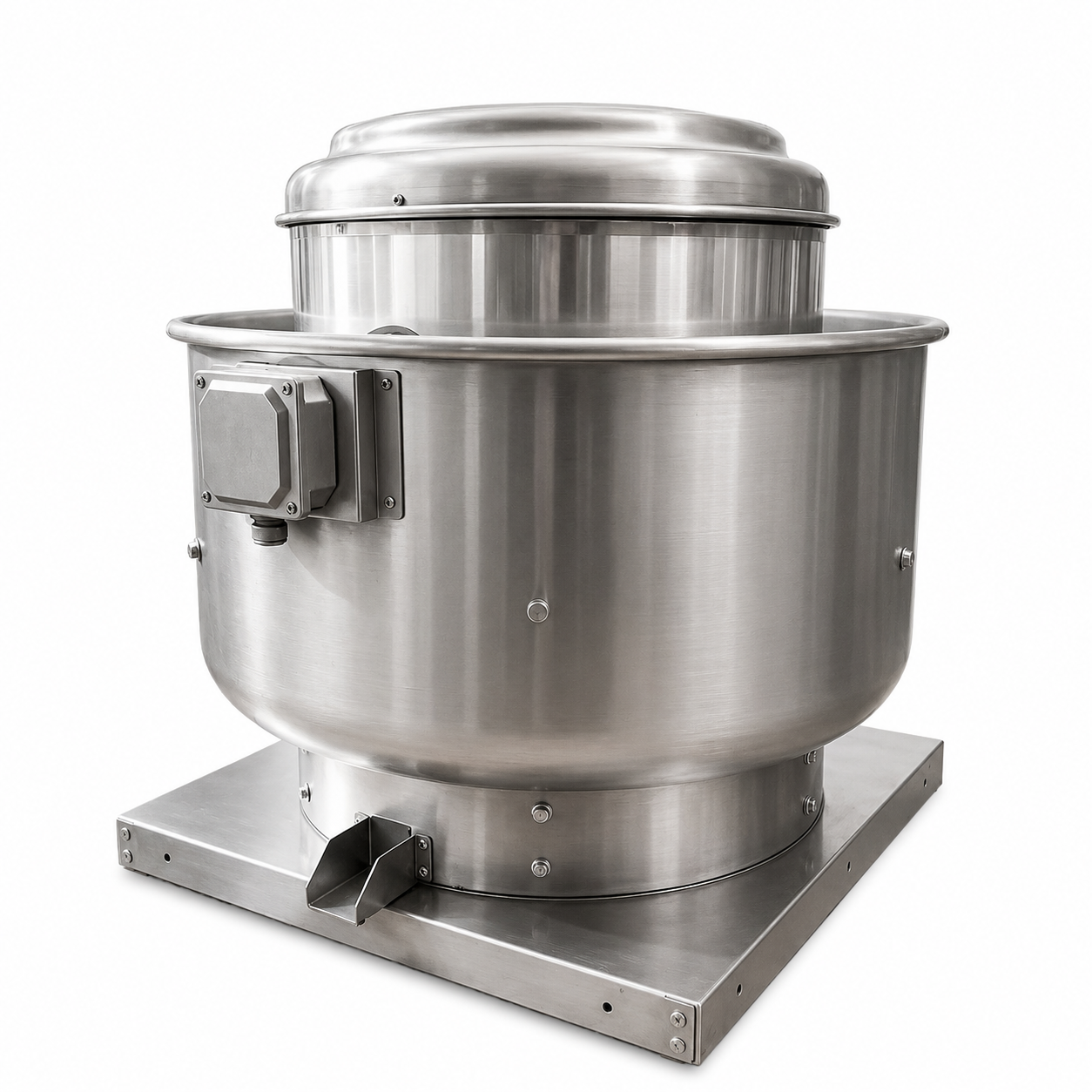

Промышленный радиальный крышный вентилятор ВКР (серия DWT-II/III) из нержавеющей стали от GORNOVENT — вид сбоку с клеммной коробкой.

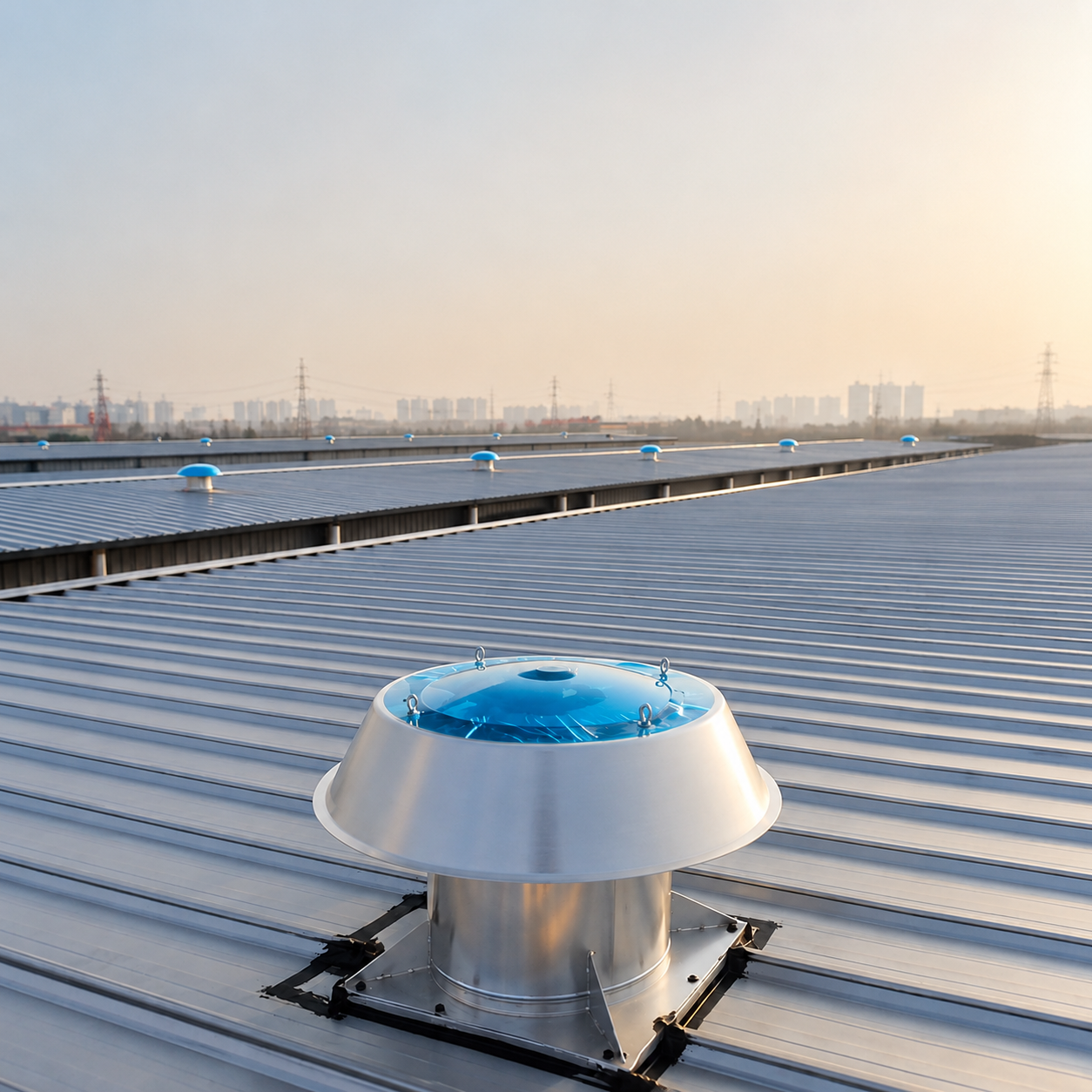

Монтаж промышленных крышных осевых вентиляторов ВКО (серия DWT-I) на кровле производственного складского комплекса.

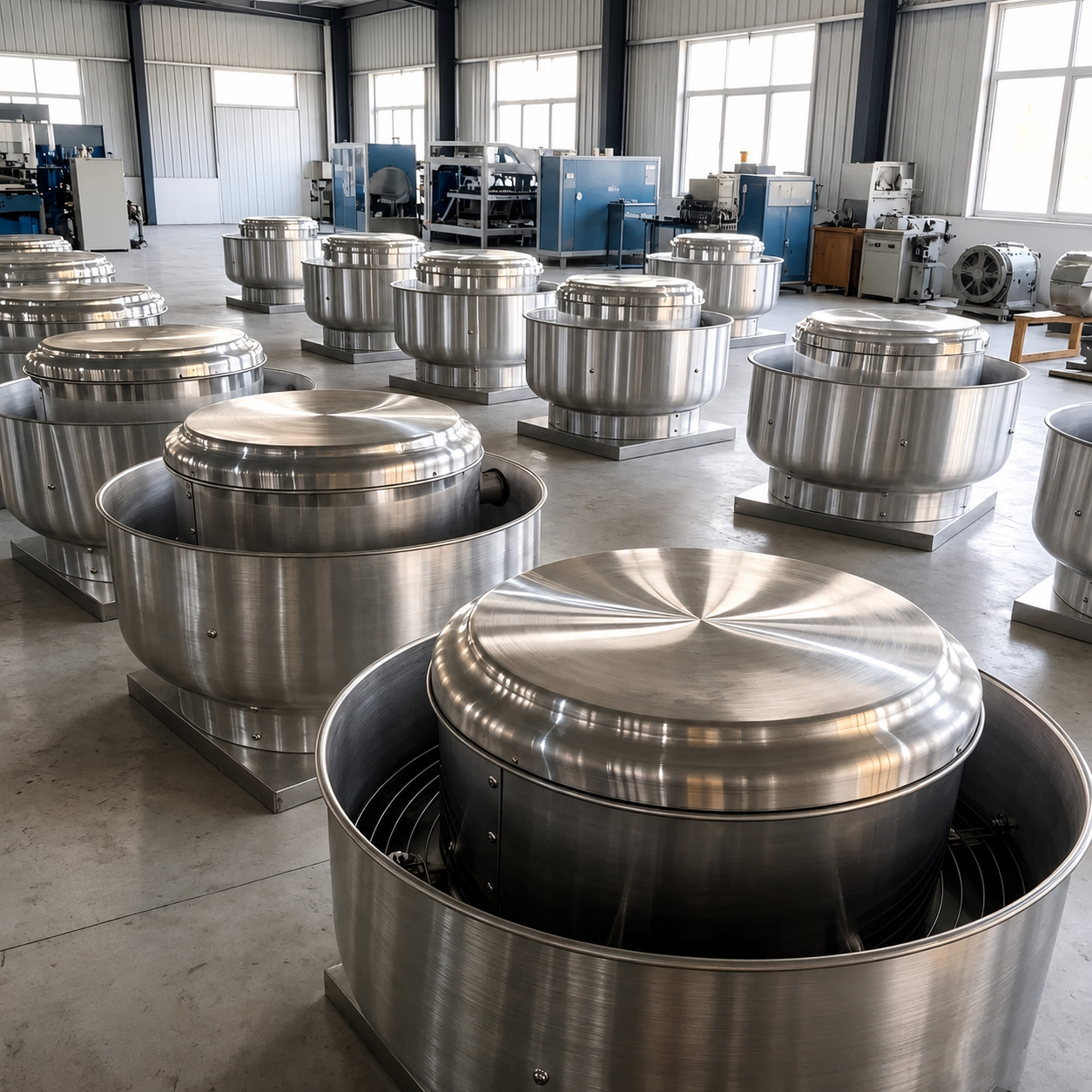

Готовые к отгрузке промышленные центробежные крышные вентиляторы ВКР (серия DWT-II/III) на складе завода-производителя GORNOVENT.

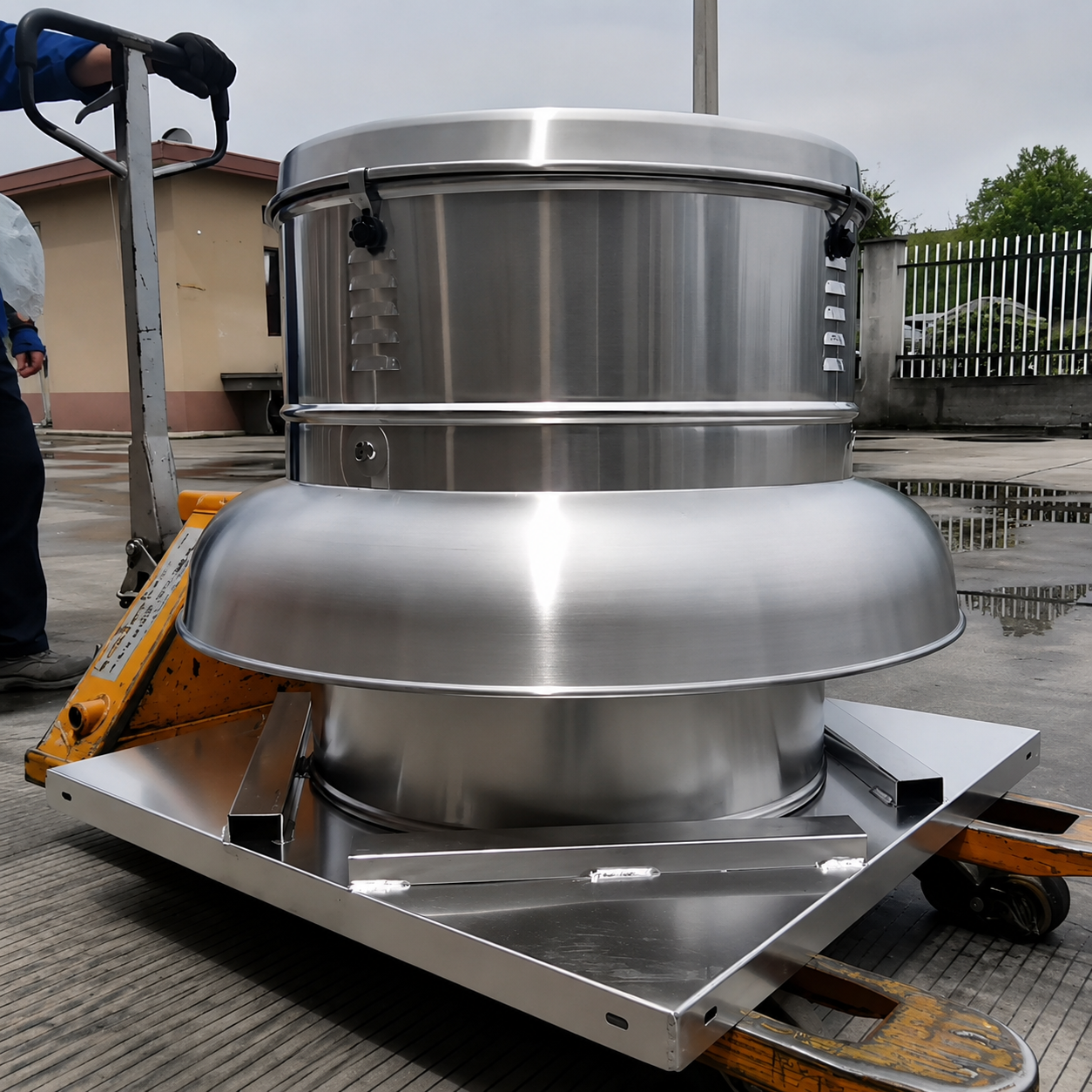

Готовый к отгрузке промышленный радиальный крышный вентилятор ВКР (серия DWT) из нержавеющей стали на гидравлической тележке.
Промышленный крышный вентилятор ВКР и ВКО (серия DWT) от GORNOVENT — вид спереди. Морозостойкое и коррозионностойкое климатическое исполнение.
Промышленный радиальный крышный вентилятор ВКР (серия DWT-II/III) из нержавеющей стали от GORNOVENT — вид сбоку с клеммной коробкой.
Монтаж промышленных крышных осевых вентиляторов ВКО (серия DWT-I) на кровле производственного складского комплекса.
Готовые к отгрузке промышленные центробежные крышные вентиляторы ВКР (серия DWT-II/III) на складе завода-производителя GORNOVENT.
Готовый к отгрузке промышленный радиальный крышный вентилятор ВКР (серия DWT) из нержавеющей стали на гидравлической тележке.
,

Крышные промышленные вентиляторы GORNOVENT серии DWT

Промышленные крышные вентиляторы ВКР / ВКО серии DWT (GORNOVENT)

Высокоэффективное климатическое решение для вытяжных систем вентиляции промышленных, складских и сельскохозяйственных зданий. Спроектирован специально для бесперебойной эксплуатации в суровых температурных условиях.

  • ❄️
    Морозостойкость до -40°C: Корпус из морозостойкого стеклопластика (FRP) или штампованного алюминия исключает риск растрескивания купола в зимний период.
  • 🛡️
    Климатическая адаптация: Пыле- и влагозащищенные двигатели класса защиты IP55 с изоляцией уровня F выдерживают резкие перепады температур.
  • ⚡
    Высокий КПД при низком шуме: Оптимизированная геометрия лопаток колеса (CAD-моделирование) снижает эксплуатационные расходы на энергию.
✓ По запросу доступны конфигурации: осевые DWT-I (ВКО), центробежные DWT-II/III (ВКР) и энергонезависимые турбинные модели DWT-IV.
Категории: , Метки: , , , , , , , , Бренд:

Описание

❄️ МОРОЗОСТОЙКОСТЬ ДО -40°C

Специальное исполнение корпуса из стеклопластика (FRP) или алюминия. Защита от растрескивания при экстремальных сибирских температурах.

🛡️ КЛИМАТИЧЕСКАЯ АДАПТАЦИЯ

Двигатели с классом защиты IP55 и изоляцией F. Абсолютная защита от влаги, снежной пыли и резких температурных перепадов.

⚡ ЭНЕРГОЭФФЕКТИВНОСТЬ

Оптимизированная CAD-конструкция рабочих колес обеспечивает максимальный расход воздуха при сниженном энергопотреблении.

📄 00. ОБЩЕЕ ОПИСАНИЕ И МОДИФИКАЦИИ СЕРИИ DWT▼

Крышные вентиляторы серии DWT от GORNOVENT разработаны для эффективного удаления избыточного тепла, отработанных газов и создания оптимального микроклимата в крупногабаритных помещениях. Серия включает 4 основных модификации для решения любых проектных задач.

Сферы применения модификаций

Тип и Модель Техническое описание и преимущества Рекомендуемые объекты
DWT-I (Осевой) Большой расход, низкое/среднее давление. Возможна модификация с реверсивным режимом. Склады, логистические комплексы, спортивные объекты, птицефабрики.
DWT-II / DWT-III (Центробежный) Высокое статическое давление, средний расход. Для преодоления сопротивления фильтров или сложных сетей. Производственные цеха с локальными вытяжками, коммерческие здания.
DWT-IV (Турбинный) Энергонезависимая вентиляция. Работает за счет естественного ветра (без электродвигателя). Легкие стальные конструкции, вентиляция чердаков, сухие склады.

⬇ Разверните панели ниже для доступа к подробным каталожным данным ⬇

📊 01. СЕРИЯ DWT-I: ОСЕВЫЕ КРЫШНЫЕ (ФИКСИРОВАННЫЙ УГОЛ)▼
ℹ️ В таблице приведены рабочие параметры моделей DWT-I (от №3 до №11.2) с фиксированным заводским углом установки лопаток рабочего колеса.
№ Модели Обороты
(об/мин)		 Расход
(м³/ч)		 Давление
(Па)		 Модель двигателя Мощность
(кВт)		 Шум
дБ(А)		 Вес
(кг)
3 2850 3300 181 YSF711-2 0.37 66 31
3000 206
2600 232
1450 1650 62 YSF561-4 0.06 52 29
1560 66
1450 72
1450 1100 25 YSF502-4 0.04 51 29
950 32
800 37
4 2850 7450 193 YSF801-2 0.75 69 34
6350 230
5300 250
1450 5700 176 YSF801-4 0.55 67 35
5400 184
4580 190
960 3800 69 YSF712-6 0.25 62 32
3400 80
3000 86
5 1450 8000 135 YSF801-4 0.55 68 58
7000 162
5600 191
960 7000 113 YSF801-6 0.37 63 59
6700 122
6400 131
720 6000 88 YSF802-8 0.25 58 59
5000 92
4100 96
6 1450 15000 232 YSF90L-4 1.5 73 83
14000 251
13000 267
960 11000 168 YSF90L-6 1.1 67 83
10000 183
9100 193
720 8500 111 YSF90L-8 0.55 62 83
8000 127
7600 136
7 960 17500 165 YSF100L-6 1.5 69 114
15000 201
12500 212
720 12000 141 YSF100L1-8 0.75 63 114
11000 163
9200 177
560 9300 83 YSF90L-10 0.55 59 121
8500 94
7200 102
8 960 27000 175 YSF112M-6 2.2 72 137
25000 207
23000 228
720 20000 129 YSF112M-8 1.5 66 136
18000 154
16000 167
560 15750 78 YSF100L2-10 0.75 63 132
14500 96
12250 121
9 960 34500 202 YSF132S-6 3.0 76 208
29000 236
24000 256
720 32000 126 YSF132S-8 2.2 73 208
28000 156
24000 177
560 24000 102 YSF112M-10 1.1 67 192
21500 118
18600 126
10 960 50000 251 YSF132M2-6 5.5 81 254
45000 286
39000 317
720 46000 141 YSF132M-8 3.0 76 249
40000 167
35000 183
560 28000 111 YSF132S-10 1.5 69 242
24000 125
20000 133
11.2 960 56900 253 YSF132M2-6 5.5 82 277
49500 296
40400 322
720 52500 138 YSF132M-8 3.0 77 272
45000 169
40000 183
560 32000 111 YSF132S-10 1.5 71 265
28000 128
25000 142
📊 02. СЕРИЯ DWT-I: ОСЕВЫЕ КРЫШНЫЕ (РЕГУЛИРУЕМЫЙ УГОЛ)▼
ℹ️ В таблице приведены параметры крупных типоразмеров (от №12 до №24) с возможностью заводской регулировки угла установки лопаток для точной настройки под проект.
№ Модели Обороты
(об/мин)		 Угол лопаток
(°)		 Расход
(м³/ч)		 Давление
(Па)		 Модель двигателя Мощность
(кВт)		 Шум
дБ(А)		 Вес
(кг)
12 720 22° 57000 196 YSF160M2-8 5.5 73 345
19° 50000 205
16° 44000 209
560 27° 42000 126 YSF160M1-10 3.0 67 336
24° 37500 134
21° 33000 148
14 720 17° 76700 250 YSF160L-8 7.5 77 441
15° 68000 261
13° 57500 268
480 22° 69000 159 YSF160M2-12 4.0 69 419
20° 60000 169
18° 51500 175
15 720 19° 88500 195 YSF160L-8 7.5 78 470
17° 80000 203
15° 70000 208
480 23° 74750 149 YSF160M2-12 4.0 70 448
21° 65000 158
19° 55800 165
16 720 20° 107500 235 YSF180L-8 11 79 532
18° 95000 248
16° 81500 256
480 27° 61000 131 YSF160L1-12 4.0 70 532
25° 52500 152
23° 42600 167
18 720 17° 129300 261 YSF200L-8 15 80 694
15° 112500 276
13° 96450 287
480 23° 96250 122 YSF160L1-12 5.5 71 540
21° 86150 136
19° 74300 143
320 26° 79150 115 YSF180L-16 4.0 66 586
23° 71550 126
20° 62500 148
20 480 23° 168700 215 YSF225M-12 15 78 863
21° 150000 234
19° 131000 247
320 21° 125500 118 YSF200L-16 5.5 68 843
18° 110000 121
15° 95200 132
22 480 18° 201600 193 Y180L-6 15 79 904
16° 180000 205
14° 165000 210
320 29° 155000 135 Y160L-8 7.5 71 817
27° 120000 142
25° 119500 155
24 480 19° 220800 212 Y200L1-6 18.5 84 975
17° 198500 228
15° 176500 246
320 26° 175000 148 Y180L-8 11 77 922
23° 162000 164
20° 135000 188
220 21° 140000 150 Y160L-8 7.5 70 887
18° 120000 162
15° 85000 171
📊 03. СЕРИЯ DWT-II: ЦЕНТРОБЕЖНЫЕ КРЫШНЫЕ ВЕНТИЛЯТОРЫ▼
№ Модели Обороты
(об/мин)		 Расход
(м³/ч)		 Давление
(Па)		 Мощность
(кВт)		 Шум
дБ(А)		 Вес
(кг)
3 1450 878 220 0.75 ≤57 88
925 210
1059 188
1130 167
1253 122
3.5 1450 1395 299 1.1 ≤59 95
1470 285
1682 256
1794 227
1990 166
4 1450 1887 412 1.1 ≤62 115
2083 391
2194 372
2510 334
2677 298
4.5 1450 2966 495 1.1 ≤63 154
3124 471
3574 423
3812 376
4514 231
5 1450 4068 615 2.2 ≤64 195
4285 582
4903 522
5438 485
6113 378
6 960 5024 385 1.5 ≤65 234
5512 367
6120 330
6782 293
7338 223
7 960 8015 548 3.0 ≤68 292
8804 499
9827 448
10836 398
11925 371
8 960 12563 721 5.5 ≤70 374
13565 686
14157 654
15824 587
16708 521
10 720 22150 1072 7.5 ≤72 396
23298 1020
26573 916
28395 813
31436 702
📊 04. СЕРИЯ DWT-III: ЦЕНТРОБЕЖНЫЕ (ВЫСОКОЕ ДАВЛЕНИЕ)▼
ℹ️ Серия DWT-III специально разработана для систем с высоким аэродинамическим сопротивлением сети (до 500 Па).
№ Модели Обороты
(об/мин)		 Расход
(м³/ч)		 Стат. Давление
(Па)		 Мощность
(кВт)		 Вес
(кг)
2.8 1440 1260 100 0.18 18
1040 150
2880 3080 100 0.55 20
2710 300
2300 500
3.15 1440 2050 80 0.18 19
1740 150
1450 200
2880 4370 150 1.1 24
3920 400
3470 600
3.55 1440 2880 100 0.25 21
2620 150
2320 200
2880 6270 150 2.2 29
5760 400
4930 700
4.0 960 2750 80 0.18 32
2590 100
2040 150
1440 4460 100 0.55 35
4030 200
3420 300
4.5 960 3940 100 0.25 34
3460 150
2760 200
1440 6280 150 1.1 39
5470 300
4680 400
5.0 720 4230 80 0.18 46
3870 100
2450 150
960 6120 100 0.55 46
5530 150
4470 200
1440 9650 150 1.5 52
8640 300
7740 400
5.6 720 4860 150 0.37 67
1800 200
960 9040 100 0.75 67
8460 150
7800 200
1440 14040 150 3.0 77
12960 300
11160 500
6.3 720 9090 100 0.75 80
7920 150
6210 200
960 12450 150 1.5 83
11760 200
9840 300
1440 20020 150 5.5 85
18970 300
17100 500
7.1 720 13800 100 1.1 96
12600 150
11400 200
960 17640 150 2.2 98
16170 200
14700 300
1440 27000 200 5.5 136
25400 300
24000 500
8.0 720 19800 100 2.2 146
18000 150
17200 200
960 26000 150 4.0 152
25020 200
24000 300
1440 40000 200 7.5 163
37800 300
35800 500
📐 05. ГАБАРИТНЫЕ И МОНТАЖНЫЕ РАЗМЕРЫ ВСЕХ СЕРИЙ▼

Схема и размеры: Серия DWT-I (Осевые)

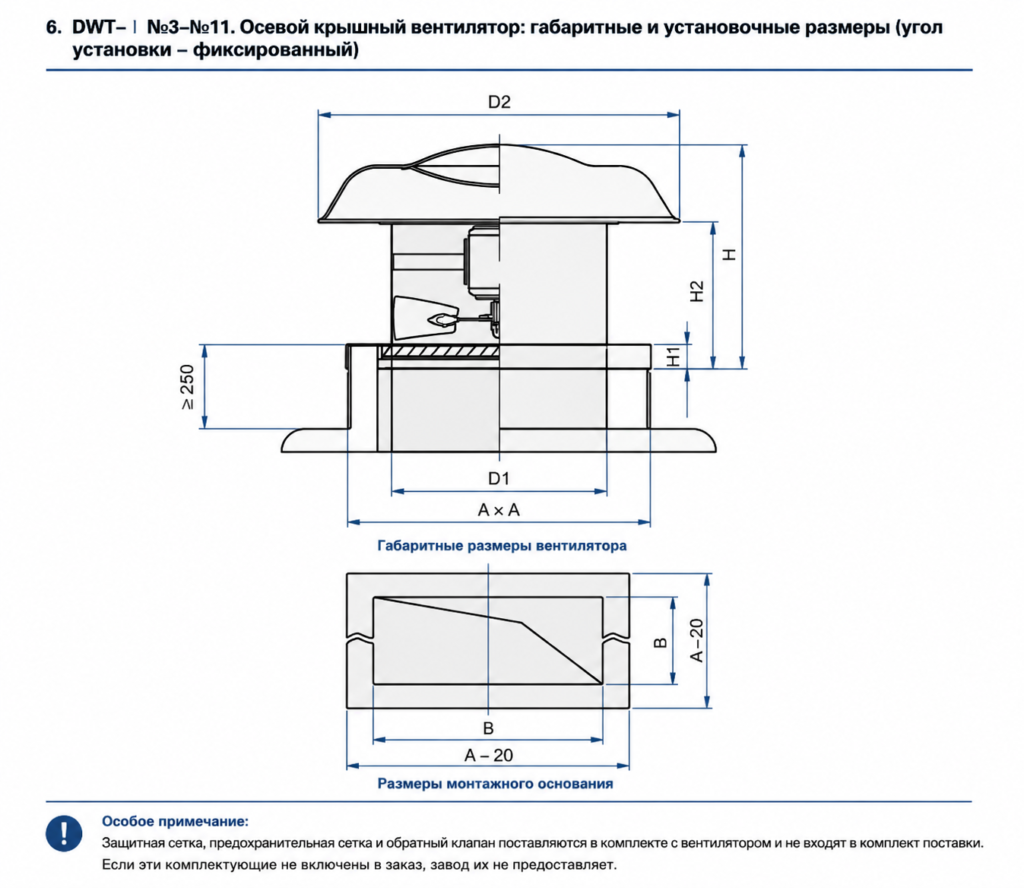

Габаритные и монтажные размеры крышного осевого вентилятора DWT-I №3–№11. Чертёж с основными установочными размерами для проектирования и монтажа.
Технический чертёж крышного осевого вентилятора серии DWT-I с габаритными и монтажными размерами. Используется при проектировании вентиляционных систем, подготовке монтажных оснований и выборе оборудования.
Модель (№) D1 (φ) D2 (φ) H H1 H2 Основание A × A B
3 310 580 480 60 300 510 370
4 410 650 530 60 340 630 470
5 510 900 620 60 390 750 570
6 610 1000 670 60 440 870 670
7 710 1200 740 80 480 1000 800
8 810 1340 820 80 480 1100 900
9 910 1670 870 80 480 1250 1000
10 1010 1670 890 100 500 1400 1100
11.2 1130 1860 970 100 500 1540 1240
12 1210 1860 970 125 525 1660 1360
14 1410 2500 1105 125 625 1900 1560
15 1510 2500 1455 125 625 2040 1700
16 1610 3120 1455 125 625 2160 1800
18 1810 3120 1505 125 675 2400 2000
20 2010 3500 1505 125 675 2600 2200
22 2210 3500 1505 125 675 2800 2400
24 2410 4200 1505 125 675 3000 2600

Схема и размеры: Серия DWT-II (Центробежные)

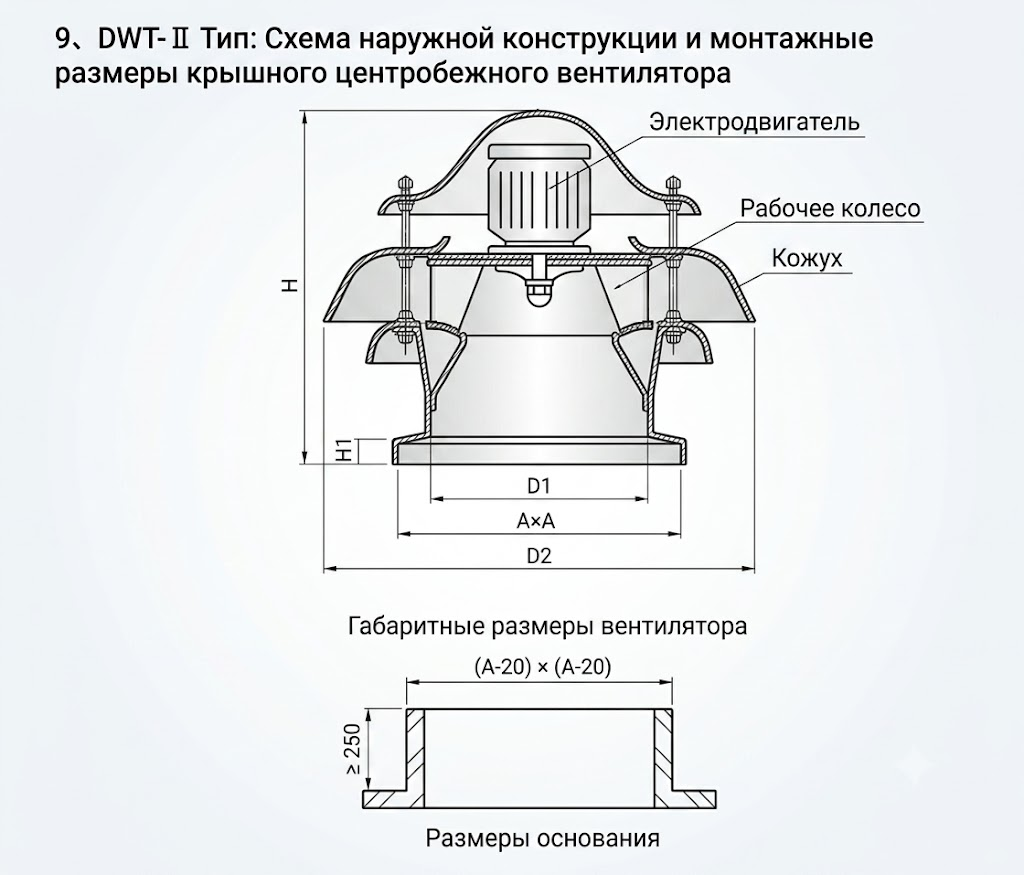

Схема наружной конструкции и монтажные размеры крышного центробежного вентилятора ВКР серии DWT-II с указанием расположения электродвигателя, рабочего колеса и кожуха.
Схема наружной конструкции, габаритные размеры вентилятора ВКР (DWT-II) и чертеж монтажного основания.
Модель (№) D1 (φ) D2 (φ) H H1 Основание A × A
3 310 690 700 80 430
3.5 360 800 720 80 480
4 410 920 930 80 520
4.5 460 920 940 80 570
5 510 1000 980 80 640
6 610 1200 1070 80 820
7 710 1460 1290 80 910
8 810 1610 1370 80 1050
10 1010 1840 1560 80 1300

Схема и размеры: Серия DWT-III (Высокое давление)

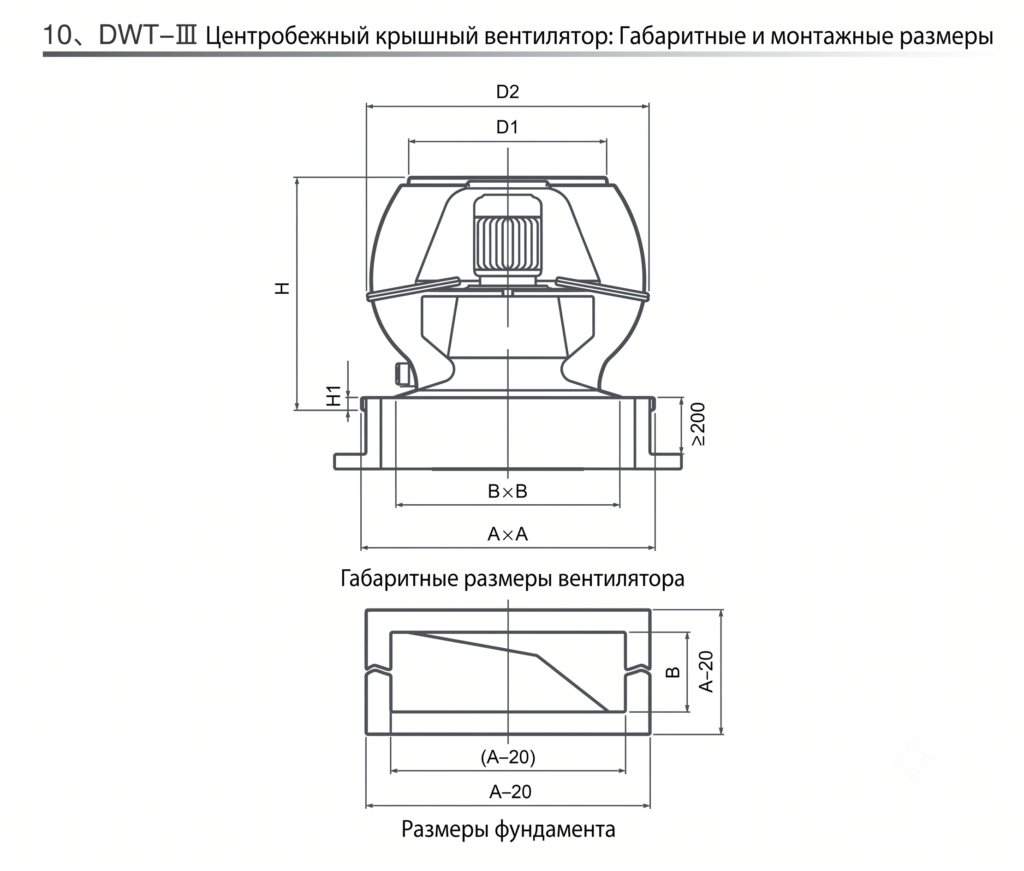

Габаритные и монтажные размеры крышного центробежного вентилятора ВКР (серия DWT-III) с размерами фундамента.
Схема установочных и монтажных размеров вентилятора ВКР (DWT-III) и фундамента основания.
Модель (№) D1 (φ) D2 (φ) H H1 Основание A × A B
2.8 500 690 615 50 605 370
3.15
3.55
4.0 700 935 722 50 880 645
4.5
5.0
5.6 800 1135 935 50 1170 935
6.3
7.1 970 1380 1135 50 1415 1185
8.0
