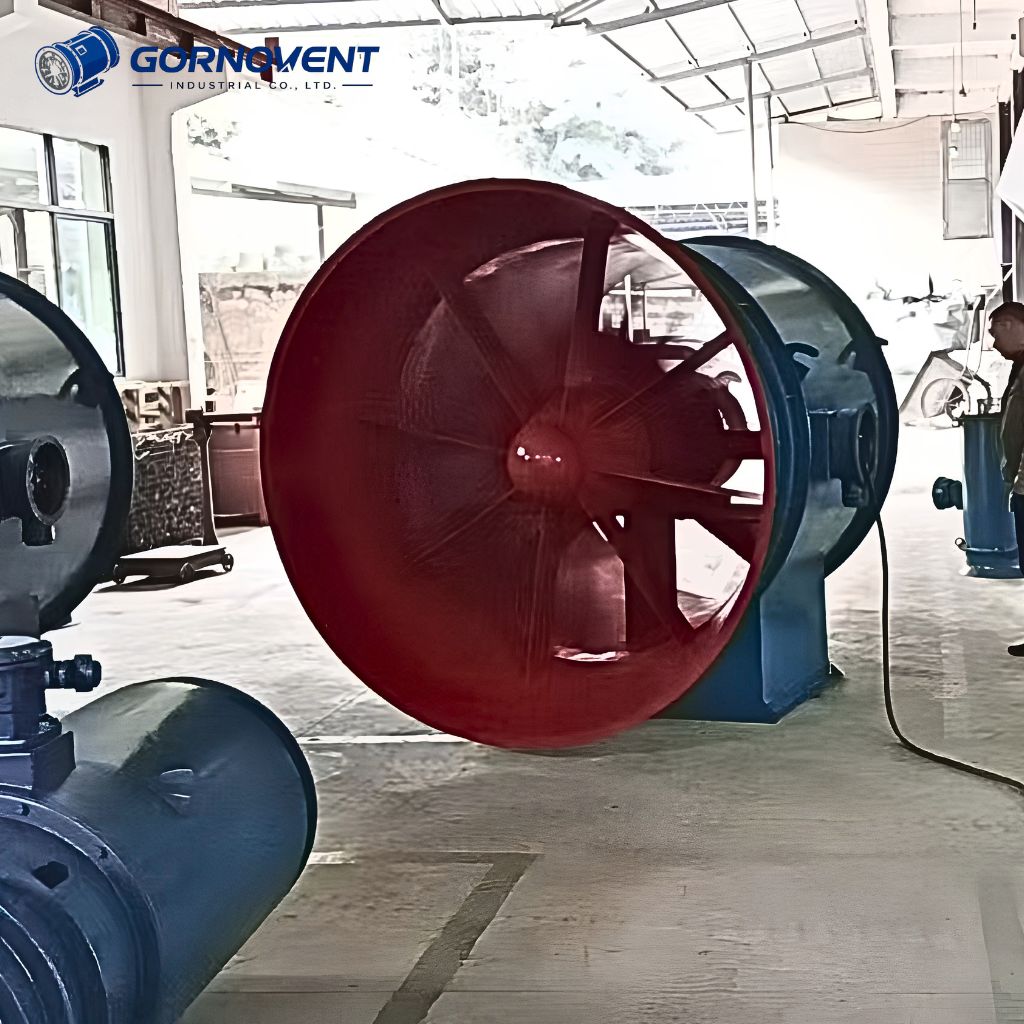

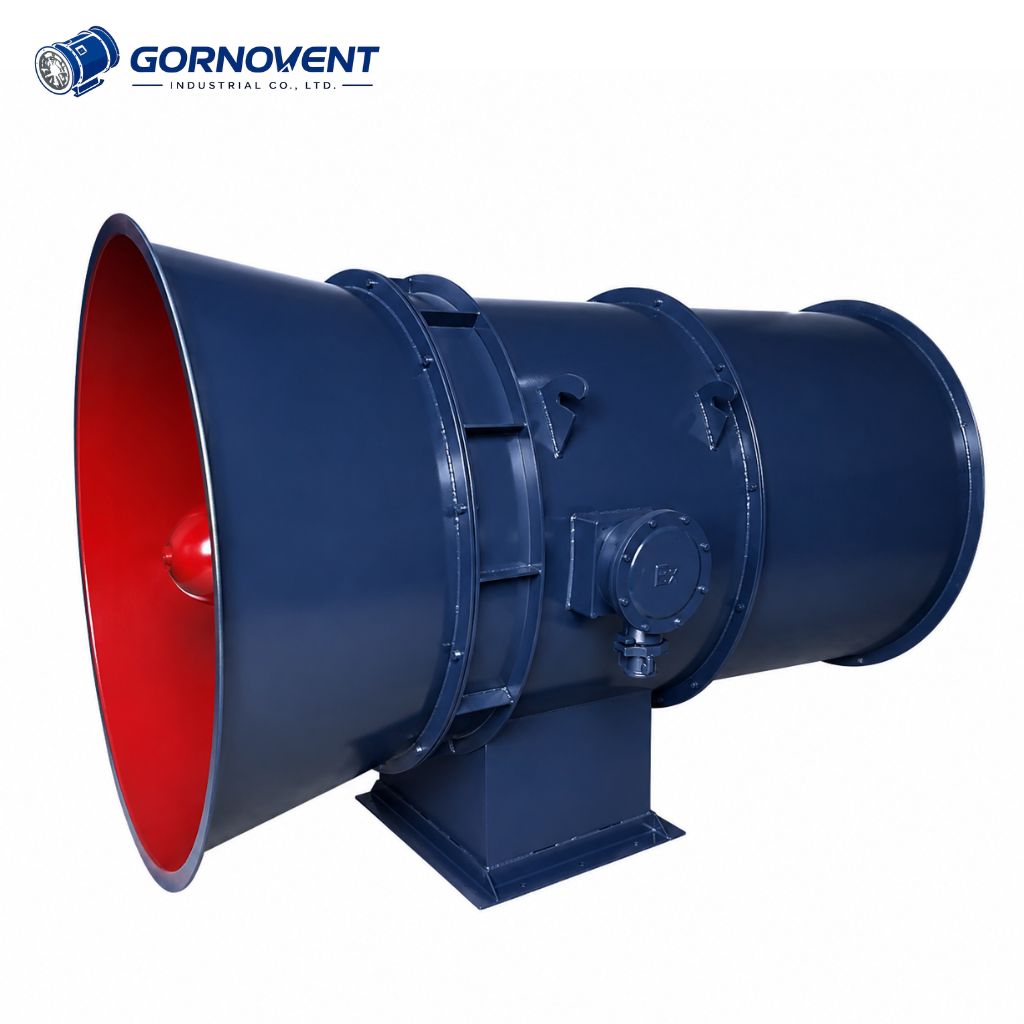

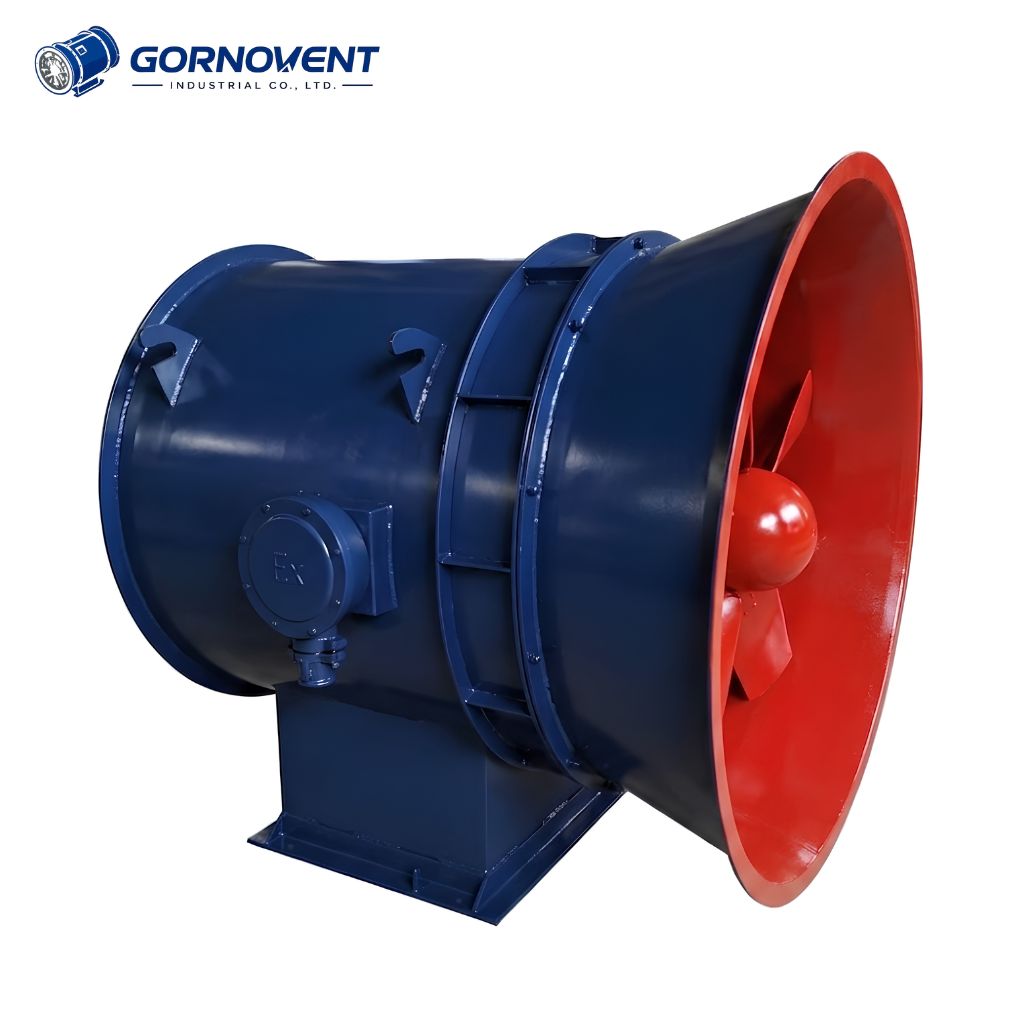

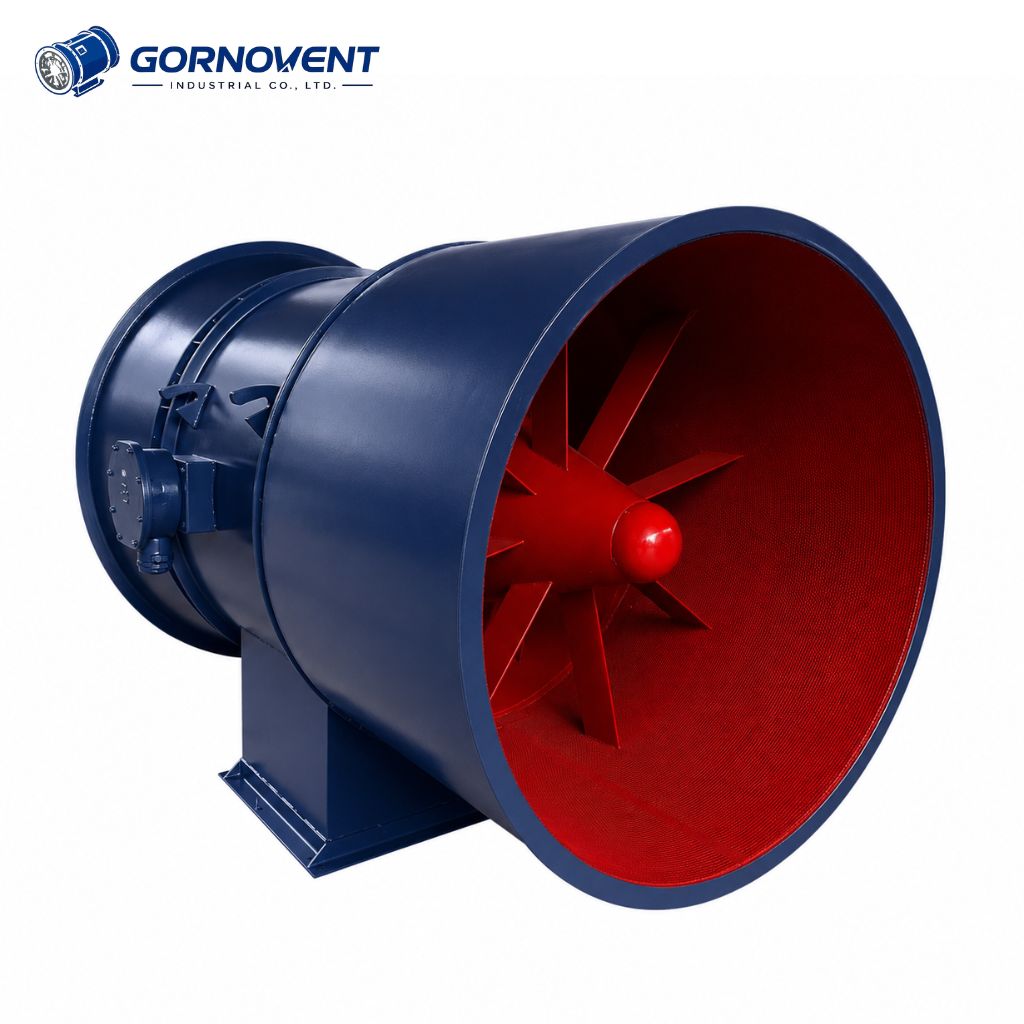

Шахтный вытяжной осевой вентилятор встречного вращения серии FBCZ (GORNOVENT) — это взрывозащищенная двухступенчатая главная или вспомогательная вентиляционная установка наземного базирования. Агрегат специально разработан для поверхностной вытяжной вентиляции метаносодержащих и запыленных подземных выработок.
Благодаря аэродинамической схеме встречного вращения рабочих колес (без использования статора и направляющего аппарата), вентилятор FBCZ сочетает в себе компактные размеры, низкий уровень шума, высокую энергоэффективность и мгновенное эффективное реверсирование воздушного потока.
Условия эксплуатации и рабочая среда
- Область применения: Угольные шахты, рудники цветных и черных металлов, химические шахты, строящиеся тоннели.
- Температура среды: Не более +40 °C.
- Относительная влажность: Не более 95 ± 3% (при температуре +25 °C).
- Требования к газу: Отсутствие агрессивных и липких веществ в перекачиваемом потоке.
✓ ТР ТС 012/2011 (Ex)✓ Ex d I Mb / Ex d IIC T4✓ ГОСТ 12.2.020-76✓ Степень защиты IP55✓ ISO 9001:2015

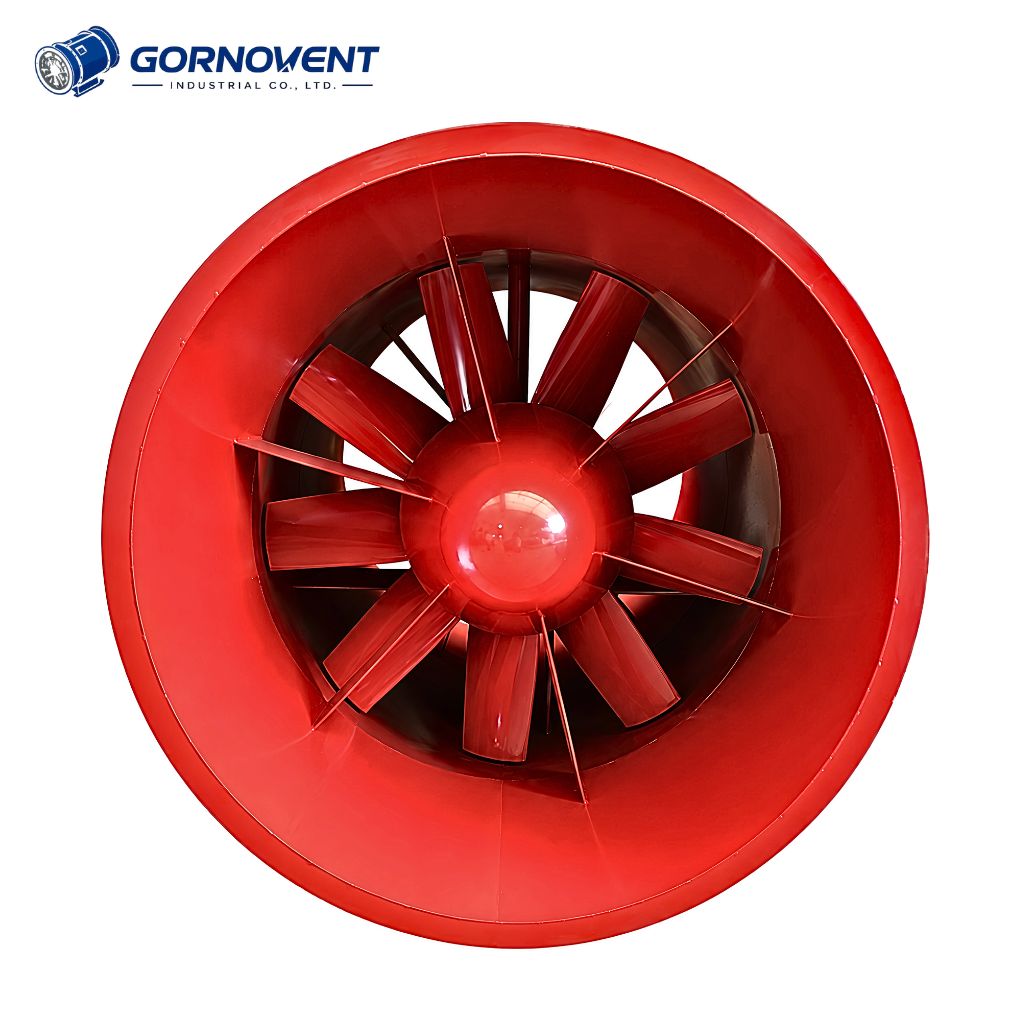

Схема встречного вращения (Counter-Rotating)
Две ступени импеллеров вращаются в противоположные стороны. Вторая ступень выполняет функцию спрямляющего аппарата, что повышает КПД агрегата и экономит электроэнергию.
Высокая производительность при низком шуме
Специальный аэродинамический профиль лопаток обеспечивает стабильно большой расход воздуха (до 75 м³/с) при уровне акустического шума не более 35–38 дБ(А).
Отличные характеристики реверсирования
Реверсирование направления воздушного потока достигается изменением направления вращения электродвигателей, обеспечивая обратную тягу без громоздких реверсивных ляд и каналов.
Взрывозащищенный рудничный привод YBF
Комплектуется специализированными асинхронными электродвигателями серии YBF (4-полюсными 1450 об/мин или 6-полюсными 980 об/мин) с высокой степенью защиты.
⚙️ Стандартная заводская комплектация FBCZ:
- Двухступенчатый корпус вентилятора из высокопрочной антикоррозийной стали.
- Взрывозащищенные асинхронные электродвигатели серии YBF (2 шт.).
- Входной коллектор (диффузор) и выхлопная труба с защитной сеткой.
- Опорная стальная рама (салазки) для наземного монтажа.
- Паспорт оборудования, руководство по эксплуатации и сертификаты промышленной безопасности.
🔌 Дополнительные опции (По запросу):
- Шкаф управления (ПЧ / УПП): С частотным преобразователем для плавного пуска и регулировки расхода.
- Система мониторинга: Датчики температуры подшипников, вибрации и состояния изоляции.

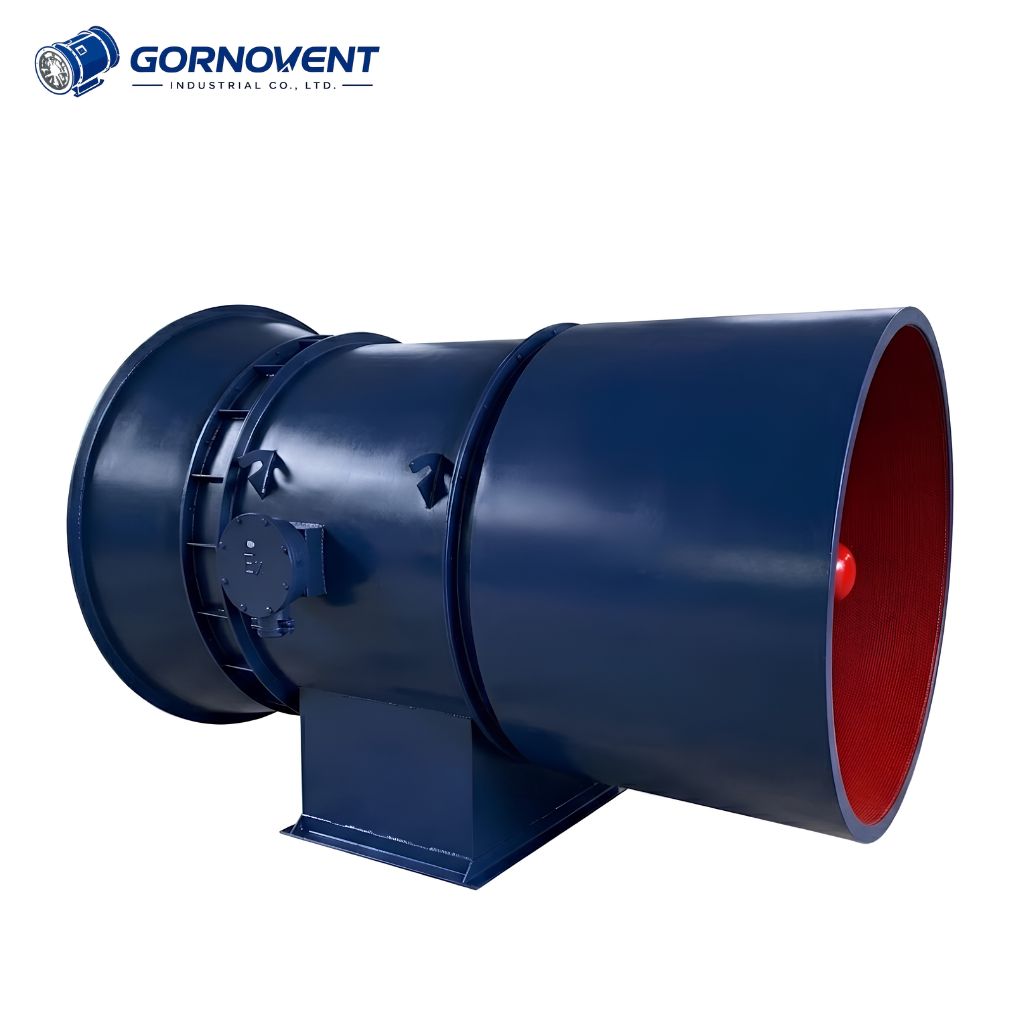

- Шумоглушитель: Дополнительная секция шумоглушения для снижения акустической нагрузки.

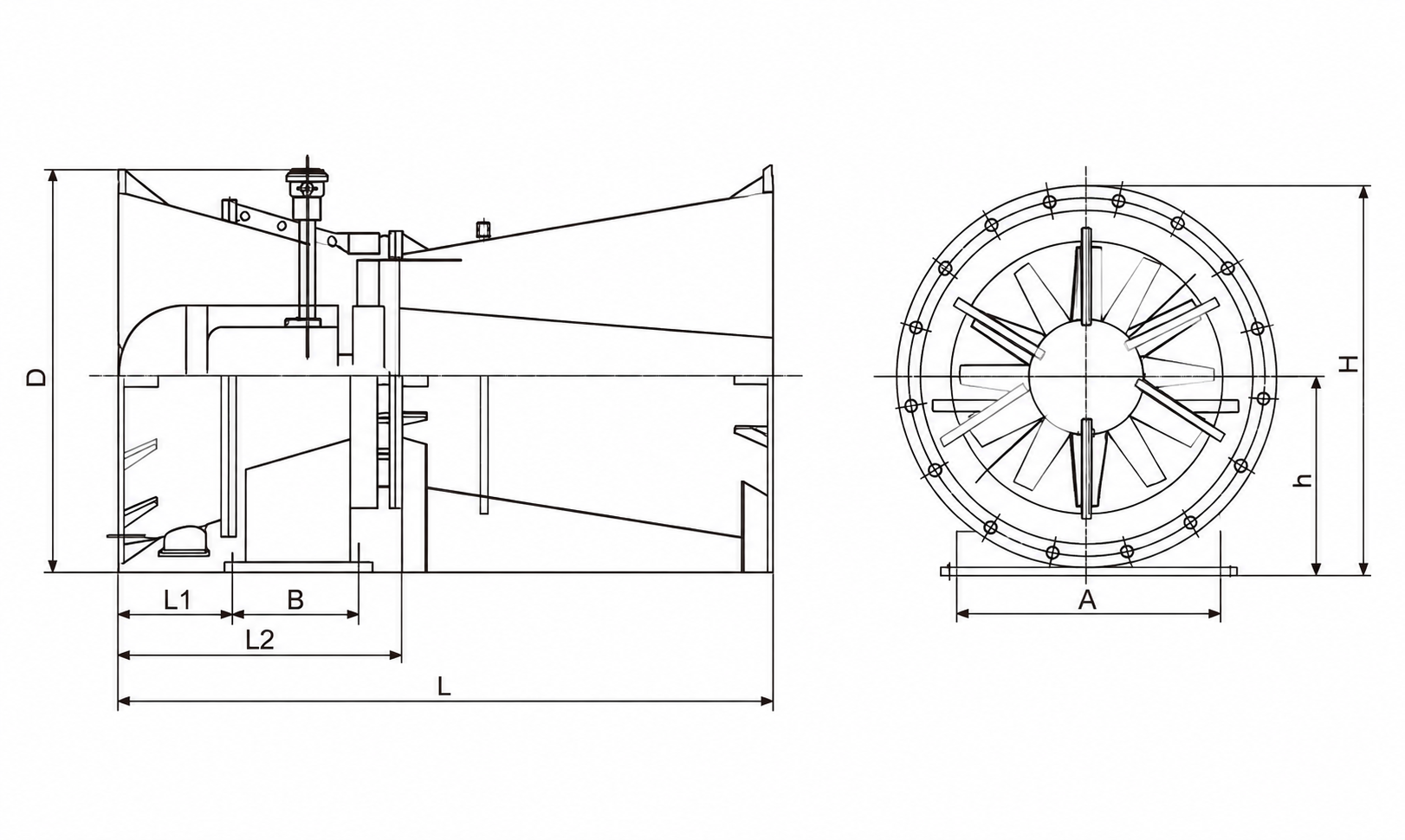

Схема внешних и монтажно-присоединительных размеров серии FBCZ (D, L, L1, L2, A, B, H, h)| Модель | Электродвигатель | Мощность (кВт) |
Расход воздуха (м³/с) |
Расход воздуха (м³/ч) |
Статическое давление (Па) |
Шум дБ(А) |
|---|---|---|---|---|---|---|
| Серия FBCZ-4 (Скорость вращения n = 1450 об/мин, 4 Полюса) | ||||||
| FBCZ-4 No.8 | YBF132S-4 | 5.5 | 3.5 ~ 8.7 | 12 600 ~ 31 320 | 120 ~ 590 | ≤ 35 |
| FBCZ-4 No.9 | YBF160M-4 | 11 | 4.5 ~ 12.6 | 16 200 ~ 45 360 | 128 ~ 680 | ≤ 35 |
| FBCZ-4 No.10 | YBF160L-4 | 15 | 6.8 ~ 17.5 | 24 480 ~ 63 000 | 140 ~ 915 | ≤ 38 |
| FBCZ-4 No.11 | YBF200L-4 | 30 | 9.0 ~ 23.0 | 32 400 ~ 82 800 | 175 ~ 1050 | ≤ 38 |
| FBCZ-4 No.12 | YBF255M-4 | 45 | 10.5 ~ 30.0 | 37 800 ~ 108 000 | 205 ~ 1200 | ≤ 38 |
| FBCZ-4 No.13 | YBF250M-4 | 55 | 13.5 ~ 36.8 | 48 600 ~ 132 480 | 230 ~ 1450 | ≤ 38 |
| Серия FBCZ-6 (Скорость вращения n = 980 об/мин, 6 Полюсов) | ||||||
| FBCZ-6 No.10 | YBF160M-6 | 7.5 | 4.2 ~ 11.7 | 15 120 ~ 42 120 | 73 ~ 380 | ≤ 38 |
| FBCZ-6 No.11 | YBF160L-6 | 11 | 5.7 ~ 14.0 | 20 520 ~ 50 400 | 80 ~ 500 | ≤ 38 |
| FBCZ-6 No.12 | YBF180L-6 | 15 | 7.8 ~ 20.5 | 28 080 ~ 73 800 | 90 ~ 550 | ≤ 38 |
| FBCZ-6 No.13 | YBF200L2-6 | 22 | 10.3 ~ 26.2 | 37 080 ~ 94 320 | 110 ~ 650 | ≤ 38 |
| FBCZ-6 No.14 | YBF255M-6 | 30 | 11.0 ~ 32.7 | 39 600 ~ 117 720 | 130 ~ 780 | ≤ 38 |
| FBCZ-6 No.15 | YBF280S-6 | 45 | 14.3 ~ 38.0 | 51 480 ~ 136 800 | 160 ~ 850 | ≤ 38 |
| FBCZ-6 No.16 | YBF280M-6 | 55 | 18.0 ~ 46.0 | 64 800 ~ 165 600 | 180 ~ 1050 | ≤ 38 |
| FBCZ-6 No.17 | YBF315S-6 | 75 | 19.0 ~ 55.0 | 68 400 ~ 198 000 | 200 ~ 1250 | ≤ 38 |
| FBCZ-6 No.18 | YBF315L1-6 | 110 | 25.0 ~ 68.0 | 90 000 ~ 244 800 | 210 ~ 1300 | ≤ 38 |
| FBCZ-6 No.19 | YBF315L2-6 | 132 | 32.0 ~ 75.0 | 115 200 ~ 270 000 | 215 ~ 1450 | ≤ 38 |
| № Модели | Диам. колеса (мм) | D (мм) | L (мм) | L1 (мм) | L2 (мм) | A (мм) | B (мм) | H (мм) | h (мм) |
|---|---|---|---|---|---|---|---|---|---|
| 4-Полюсные модели (n = 1450 об/мин) | |||||||||
| No.8 | 800 | 1050 | 1820 | 326 | 920 | 580 | 480 | 1160 | 610 |
| No.9 | 900 | 1186 | 2310 | 340 | 960 | 750 | 250 | 1310 | 670 |
| No.10 | 1000 | 1300 | 2410 | 365 | 960 | 840 | 250 | 1410 | 720 |
| No.11 | 1100 | 1527 | 2790 | 465 | 1200 | 960 | 525 | 1580 | 820 |
| No.12 | 1200 | 1623 | 3020 | 501 | 1320 | 1000 | 530 | 1620 | 880 |
| No.13 | 1300 | 1830 | 3343 | 506 | 1393 | 1100 | 680 | 1830 | 963 |
| 6-Полюсные модели (n = 980 об/мин) | |||||||||
| No.12 | 1200 | 1700 | 2940 | 462 | 1140 | 1030 | 540 | 1700 | 898 |
| No.13 | 1300 | 1890 | 3182 | 506 | 1232 | 1100 | 590 | 1830 | 963 |
| No.14 | 1400 | 1960 | 3410 | 547 | 1310 | 1180 | 730 | 1960 | 1028 |
| No.15 | 1500 | 2090 | 3740 | 586 | 1490 | 1260 | 830 | 2090 | 1093 |
| No.16 | 1600 | 2240 | 4172 | 625 | 1772 | 1350 | 880 | 2240 | 1173 |
| No.17 | 1700 | 2370 | 4421 | 658 | 1871 | 1420 | 920 | 2370 | 1238 |
| No.18 | 1800 | 2500 | 4710 | 696 | 2010 | 1500 | 920 | 2500 | 1308 |
| No.19 | 1900 | 2630 | 4901 | 736 | 2054 | 1580 | 950 | 2630 | 1368 |
📦 Заводская упаковка и условия доставки:
Все вентиляторные установки FBCZ поставляются в разобранном или укрупненном виде в усиленной защитной упаковке (деревянная обрешетка + влагозащитная пленка), обеспечивающей сохранность агрегата при транспортировке на дальние расстояния.
- Способы доставки: Автомобильный спецтранспорт (низкорамные платформы) или ж/д контейнеры / платформы.
- География поставок: Доставка в любую точку России, Казахстана, Узбекистана, Беларуси и стран СНГ.
- Таможенное оформление: Предоставляем полный комплект экспортных документов (СТ-1, ГТД, ТОРГ-12).
В чем преимущества поверхностных вентиляторов FBCZ встречного вращения?
Схема встречного вращения двух ступеней устраняет закручивание воздушного потока без использования статорных спрямляющих аппаратов. Это обеспечивает повышенный КПД установки, снижение аэродинамического шума до ≤38 дБ(А) и значительное энергосбережение при эксплуатации шахты.
Каков порядок реверсирования потока воздуха в вытяжных установках FBCZ?
Реверсирование вентилятора выполняется путем изменения направления вращения питающих электродвигателей YBF. Обратная тяга достигается быстро и надежно, предотвращая сложность эксплуатации громоздких наружных обводных каналов и заслонок.
Какими взрывозащищенными моторами оснащаются вентиляторы FBCZ?
Установки оснащаются взрывозащищенными асинхронными электродвигателями серии YBF (4-полюсными со скоростью 1450 об/мин или 6-полюсными со скоростью 980 об/мин) во взрывобезопасном исполнении, сертифицированными для шахтных вытяжных каналов.
⚡ Нужен инженерный подбор FBCZ под ваше ТЗ?
Наши технические специалисты рассчитают требуемый расход и статическое давление для вашей шахты, подготовят CAD-чертежи и предоставят коммерческое предложение (ТКП) с расчетом стоимости доставки.
