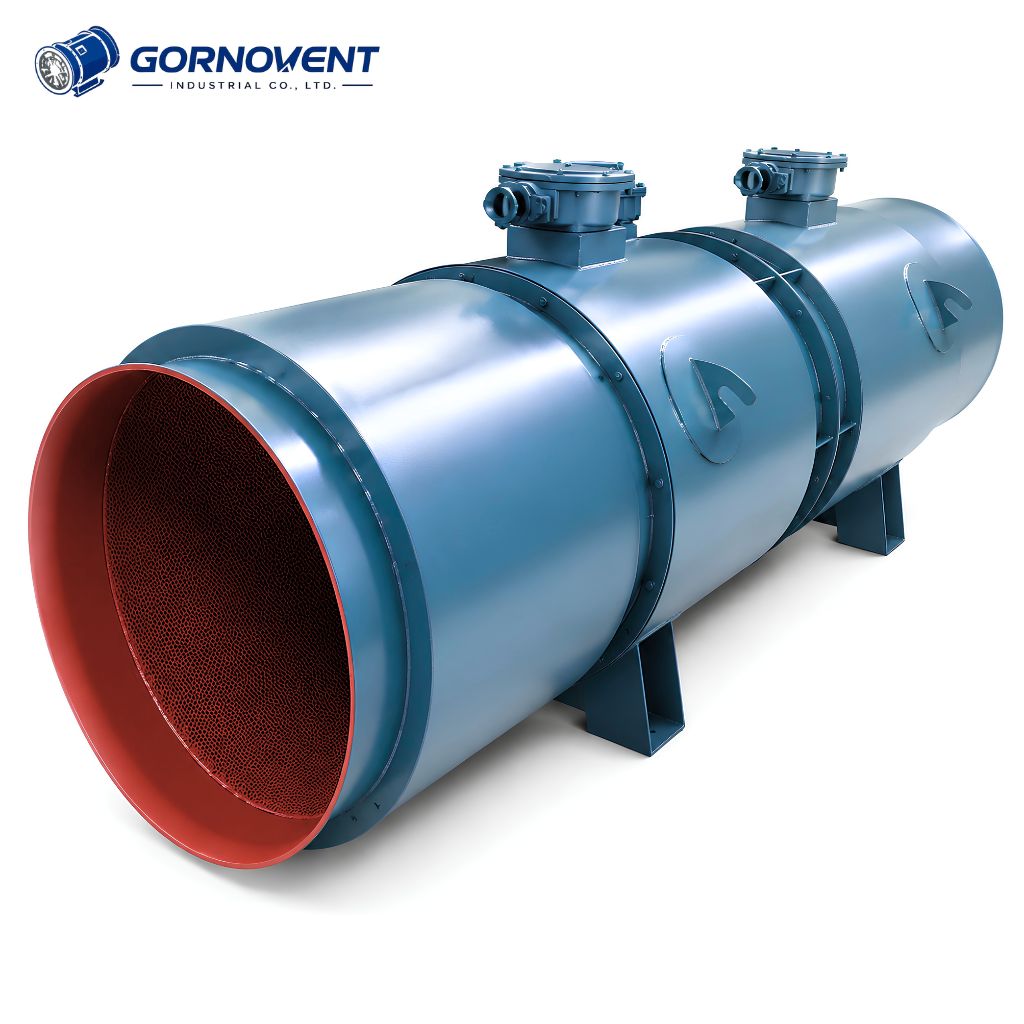

Шахтный взрывозащищенный вентилятор местного проветривания FBD GORNOVENT

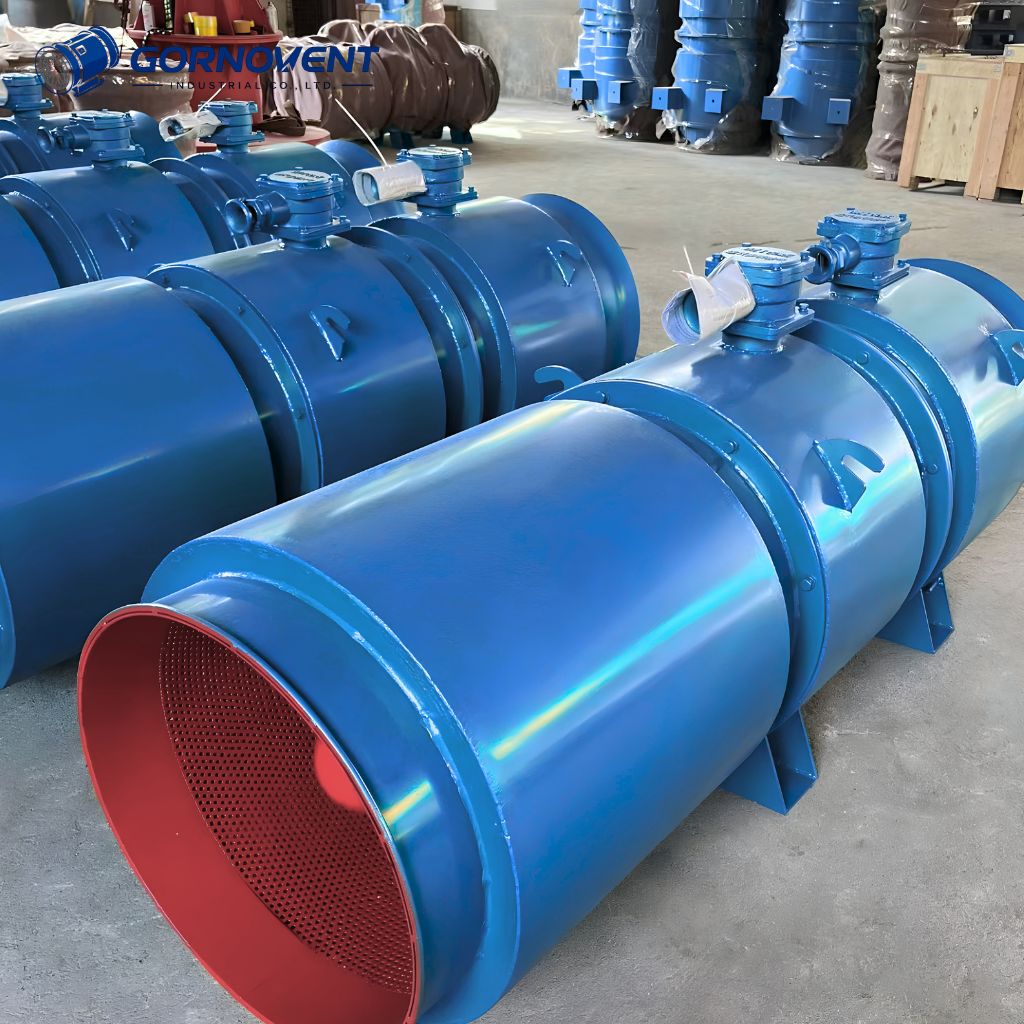

Шахтные взрывозащищенные вентиляторы местного проветривания FBD на складе готовой продукции

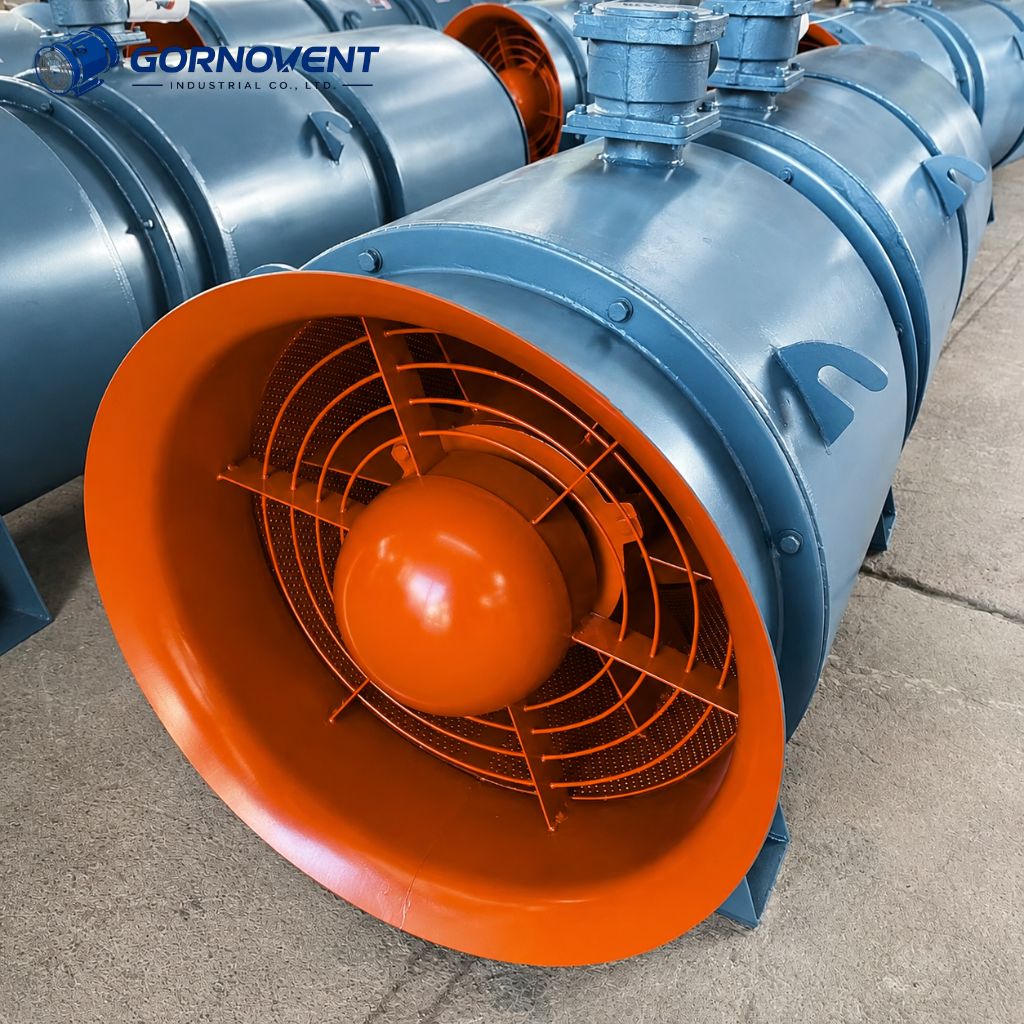

Партия готовых шахтных взрывозащищенных вентиляторов FBD на заводе GORNOVENT

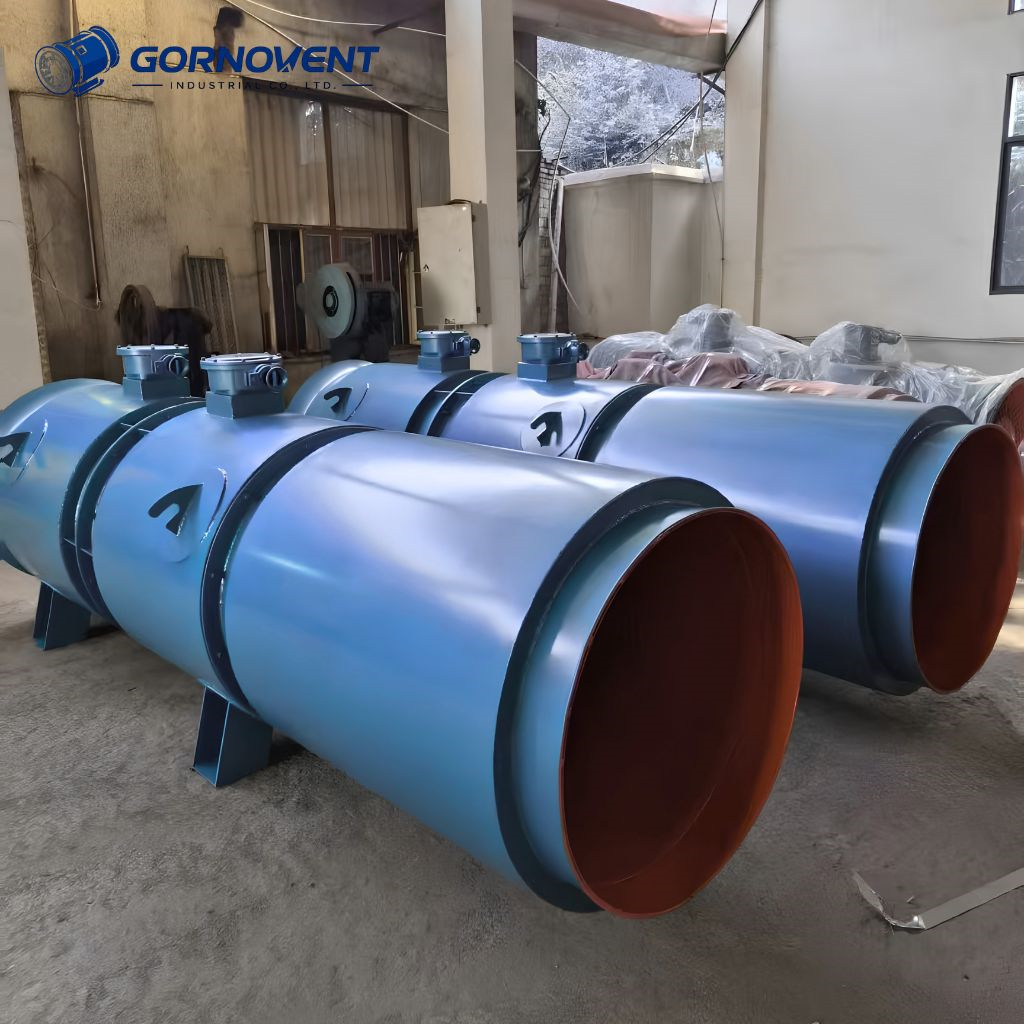

Промышленные шахтные вентиляторы местного проветривания FBD GORNOVENT в цеху

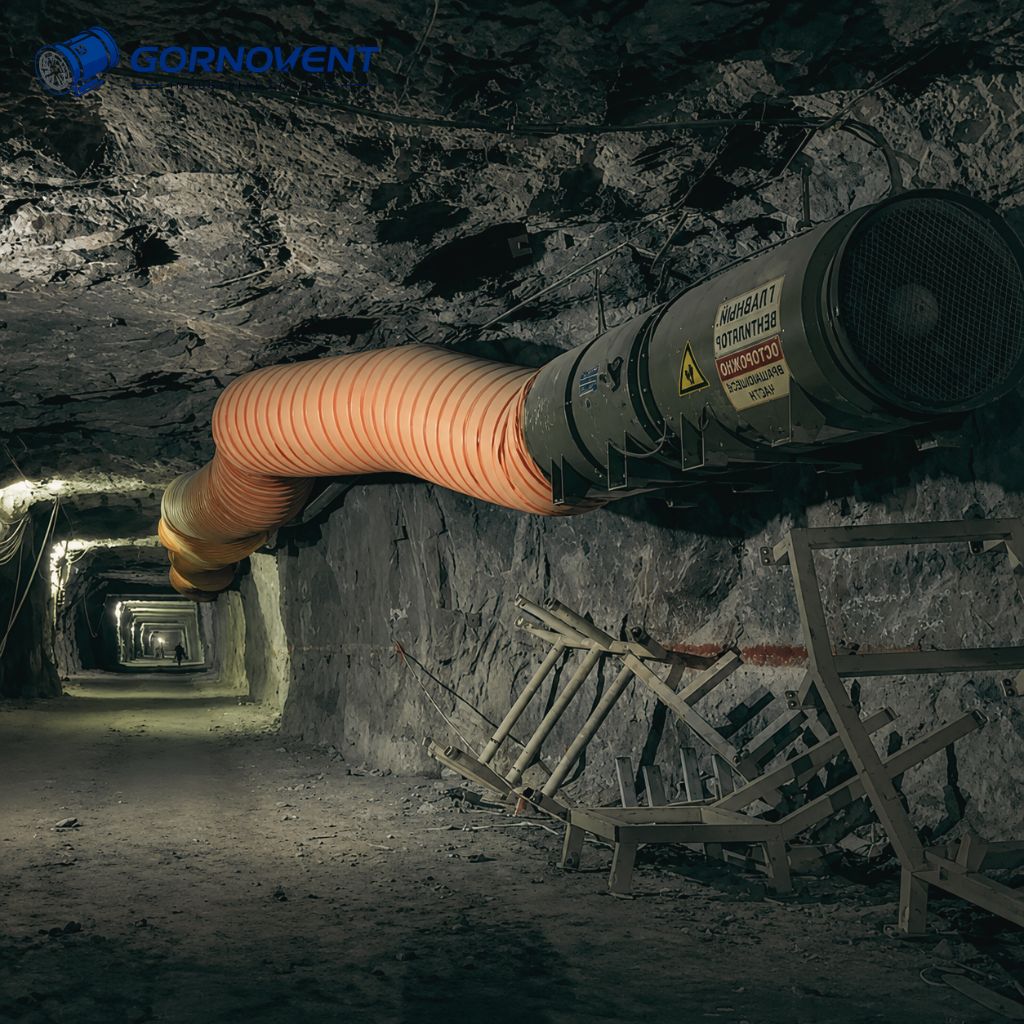

Подвесной шахтный вентилятор местного проветривания FBD с вентиляционным рукавом в выработке

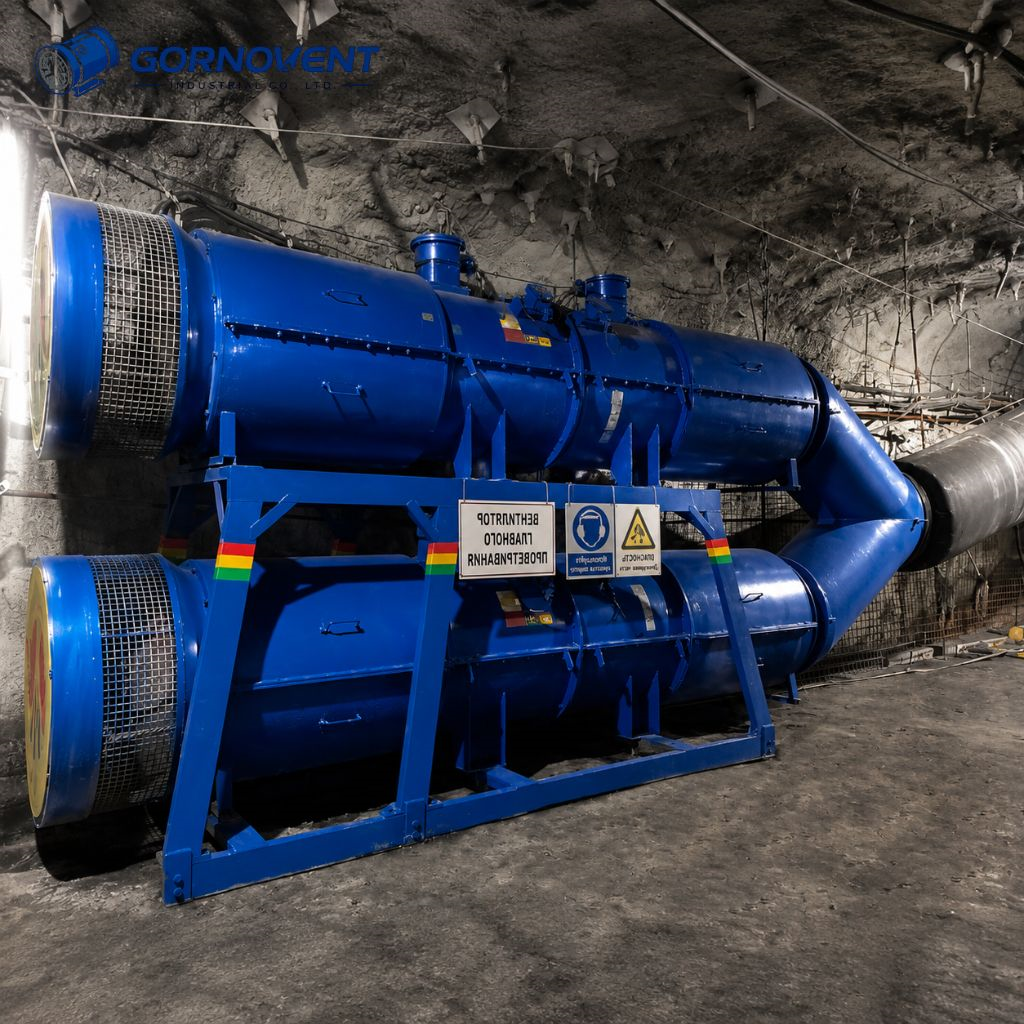

Шахтная вентиляционная установка FBD с резервным вентилятором в подземной выработке

Вентиляторы местного проветривания (ВМЭ), Продукция, Тоннельные вентиляторы

Взрывозащищенный шахтный вентилятор FBD (Аналог ВМЭ-2, ВВМ)

Шахтный вентилятор встречного вращения серии FBD (Аналог ВМЭ-2, ВВМ)

Идеальная современная высоконапорная альтернатива от GORNOVENT для местного проветривания тупиковых забоев в угольных шахтах и подземных рудниках.

🔄
Два рабочих колеса: Встречное вращение импеллеров устраняет закручивание потока, кардинально повышая КПД агрегата до 80% и выше.
💨
Сверхдальняя подача: Легко преодолевает аэродинамическое сопротивление гибких труб, нагнетая свежий воздух на расстояние до 1900 метров.
🛡️
Абсолютная взрывозащита: Комплектуется рудничными электродвигателями YBF3 (Ex d I Mb) для безопасной работы в условиях повышенной опасности по метану и угольной пыли.

✓ Оснащен встроенной системой двойного шумоглушения. Допускается эксплуатация с одним отключенным двигателем на начальных этапах проходки для экономии до 50% энергии.

Категории: Вентиляторы местного проветривания (ВМЭ), Продукция, Тоннельные вентиляторы Метки: взрывозащищенный вентилятор, ГШО, замена ВМЭ-2, угольные шахты, шахтная вентиляция проветривание выработок, энергоэффективный вентилятор высокий напор Бренд: Gornovent

Описание

Взрывозащищенный шахтный вентилятор серии FBD

Шахтные вентиляторы встречного вращения серии FBD (GORNOVENT) — это идеальная современная альтернатива и прямой аналог (замена) классическим моделям ВМЭ-2 и ВВМ. При сопоставимых монтажных габаритах, наше оборудование кардинально превосходит устаревшие аналоги по энергоэффективности (КПД ≥80%) и выдаваемому напору воздуха.

Оборудование разработано специально для угольных шахт, рудников и строящихся тоннелей, где требуется сверхнадежная подача больших объемов свежего воздуха на значительные расстояния (до 1900 метров) по гибким вентиляционным трубам в условиях повышенной опасности по метану и угольной пыли.

Ключевые технические преимущества

Встречное вращение

Два осевых рабочих колеса вращаются в противоположных направлениях. Это устраняет необходимость в направляющих аппаратах и обеспечивает КПД ≥80%.

Двойное шумоглушение

Встроенная система звукопоглощения (на входе и выходе) снижает аэродинамический шум до комфортных нормируемых показателей ≤25 дБ (LSA).

Высокий напор потока

Агрегат легко преодолевает высокое аэродинамическое сопротивление длинных гибких трубопроводов, гарантируя стабильную подачу воздуха на расстояние до 1900 м.

Абсолютная взрывозащита

Комплектуется рудничными электродвигателями серии YBF3 (маркировка Ex d I Mb). Доступны модификации для сетей 380/660 В и 660/1140 В.

Сферы применения

✓ Угольные шахты, опасные по газу (метану) и угольной пыли.
✓ Рудники и подземные выработки при добыче металлических руд.
✓ Тоннелестроение (метрополитены, авто- и железнодорожные тоннели).
✓ Проветривание глухих тупиковых забоев при проходческих работах.

Комплект поставки

Вентилятор FBD (в сборе с э/д)1 шт.
Встроенные шумоглушителиКомплект
Технический паспорт изделия1 экз.
Послепродажная документация
1 экз.

Технические характеристики FBD

Полные эксплуатационные параметры и схема габаритных размеров модельного ряда.

Схема габаритных размеров

Загрузите или вставьте сюда CAD-чертеж с размерами (L1, L2, D, H) для серии FBD.

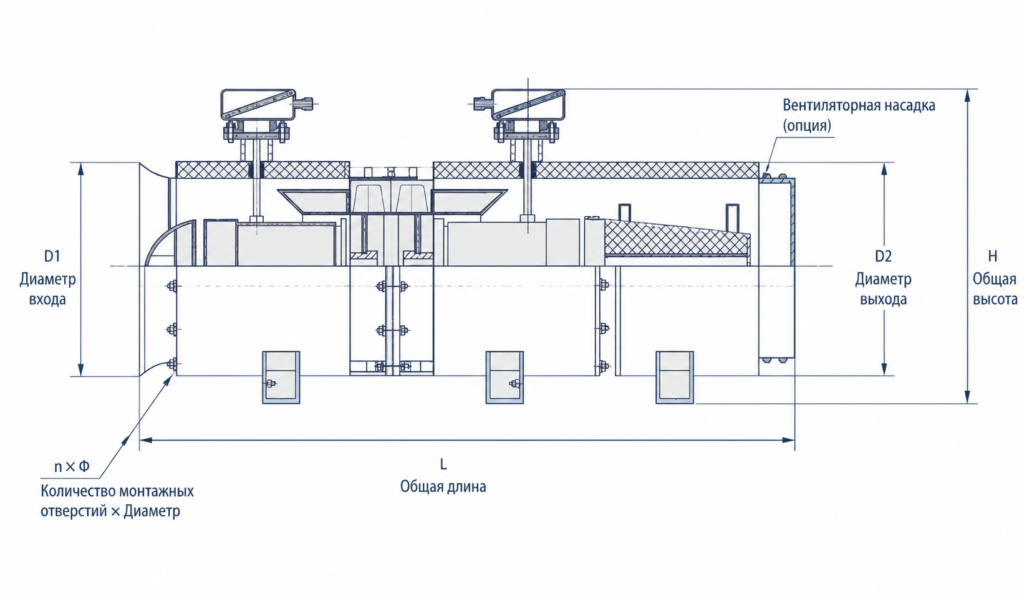

Чертеж и габаритные размеры шахтного вентилятора местного проветривания FBD — Схема габаритных и монтажных размеров вентилятора FBD (D1, D2, L, H, n×Φ)

Модель / №	№5.0 2×5.5 кВт	№5.0 2×7.5 кВт	№5.6 2×11 кВт	№5.6 2×15 кВт	№6.0 2×18.5 кВт	№6.0 2×22 кВт	№6.3 2×30 кВт	№6.7 2×37 кВт	№7.1 2×45 кВт	№8.0 2×55 кВт	№8.0 2×75 кВт
Аэродинамические параметры
Расход (м³/мин)	240~161	286~188	324~215	358~238	442~256	468~274	518~318	652~377	820~540	1000~650	1020~680
Полное давление (Па)	325~2540	400~3155	375~3690	440~4560	460~4800	525~5475	640~6000	786~6300	1400~7000	1500~7800	1600~8200
КПД (%)	≥80	≥80	≥80	≥80	≥80	≥80	≥80	≥80	≥80	≥80	≥80
Шум LSA (дБ)	≤25	≤25	≤25	≤25	≤25	≤25	≤25	≤25	≤25	≤25	≤25
Электротехнические параметры (Электродвигатель YBF3, 2900 об/мин)
Ток (А) 380/660В	11.1/6.4	15.0/8.6	21.5/12.6	28.7/16.6	35.5/20.4	42.2/24.3	56.9/32.8	69.8/40.3	82.3/47.5	102.6/59.3	140.0/81.0
Ток (А) 660/1140В	6.4/3.7	8.6/5.0	12.4/7.3	16.9/9.8	20.4/11.8	24.3/14.0	32.8/18.9	40.3/23.0	47.5/27.4	59.3/34.3	81.0/47.0
Габариты и Вес
Диам. колеса (мм)	Ø500	Ø500	Ø560	Ø560	Ø600	Ø600	Ø630	Ø670	Ø710	Ø800	Ø800
Дальность (м)	≈300	≈350	≈500	≈600	≈700	≈800	≈1000	≈1200	≈1400	≈1600	≈1900
Размер (D×L, мм)	580×1850	580×1920	650×2100	650×2150	710×2250	710×2250	740×2600	770×2880	830×3000	900×3400	900×3600
Масса (кг)	≈300	≈350	≈410	≈450	≈500	≈530	≈780	≈860	≈1100	≈1300	≈1500

* Все модели поставляются с электродвигателем YBF3. Скорость вращения: 2900 r/min.

FAQ: Ответы на частые вопросы

? В чем главное отличие вентиляторов FBD?

Встречное вращение двух рабочих колес (импеллеров) устраняет закручивание воздушного потока без использования направляющего аппарата. Это кардинально повышает КПД агрегата (до 80% и выше) и позволяет нагнетать воздух в трубопроводы на расстояния до 1900 метров.

? Допускается ли эксплуатация с одним двигателем?

Да, допускается. На начальных этапах проходки выработки, когда длина трубопровода невелика, можно отключать одну из ступеней. Это позволяет шахте экономить до 50% электроэнергии.

? Каковы категории взрывозащиты оборудования?

Агрегаты комплектуются рудничными асинхронными электродвигателями серии YBF3 с маркировкой взрывозащиты Ex d I Mb. Это обеспечивает безопасную эксплуатацию в условиях, опасных по скоплению рудничного газа (метана) и угольной пыли.

? Насколько сильно шумят вентиляторы в шахте?

Конструкция предусматривает встроенную систему двойного шумоглушения со звукопоглощающими материалами, что снижает аэродинамический шум до нормируемых показателей ≤25 дБ (LSA), обеспечивая комфортные условия для проходчиков.
