Как выбрать вентилятор по производительности и давлению: аэродинамические характеристики
Практический разбор для инженеров, проектировщиков и закупщиков: как определить рабочую точку оборудования, проанализировать график Q-P и избежать ошибочного выбора.
Главное правило: промышленный вентилятор нельзя выбирать только по мощности двигателя или диаметру колеса. Основные исходные данные — расход воздуха (Q) и сопротивление сети (P).
1. Что такое рабочая точка вентилятора?

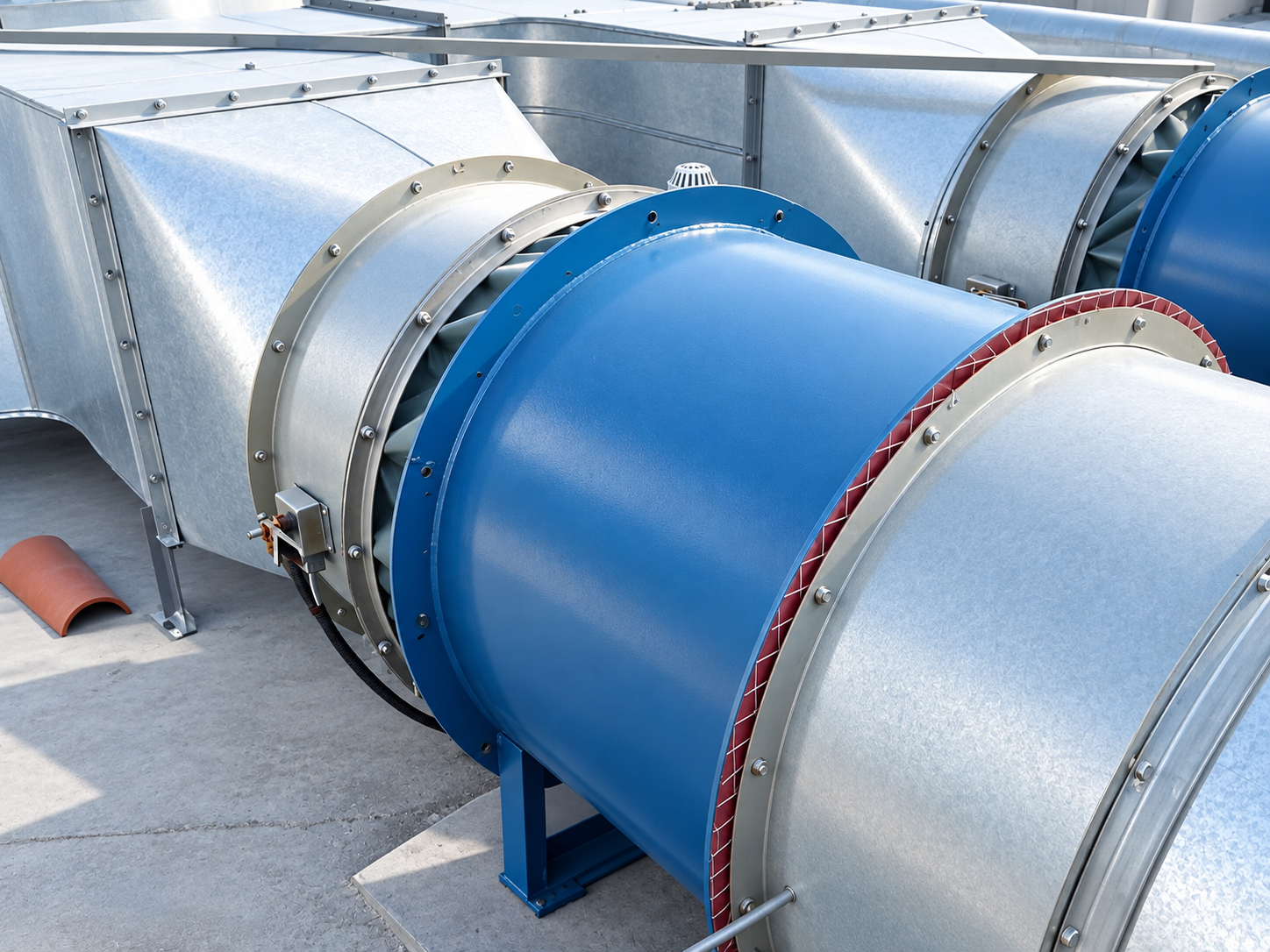

Рабочая точка — это режим работы вентилятора, определяемый пересечением его аэродинамической характеристики с характеристикой конкретной вентиляционной сети.
Рабочая точка задается двумя ключевыми величинами:
Если закупщик запрашивает просто «вентилятор на 20 000 м³/ч» без указания давления, точно подобрать оборудование невозможно: один и тот же вентилятор выдаст этот расход при свободном выдуве (0 Па), но будет выдавать значительно меньший расход при подключении к реальной сети.
2. Производительность вентилятора: расход воздуха Q
Производительность (Q) определяет объем перемещаемой воздушной массы.
- м³/ч — стандарт для общепромышленной вентиляции.
- м³/с — используется в шахтах и системах главного проветривания. 1 м³/с = 3 600 м³/ч.
Ошибка: ориентир на максимальный расход. Паспортное значение «Максимальный расход: 50 000 м³/ч» указывается при нулевом сопротивлении. В реальной сети с сопротивлением 2 000 Па этот же вентилятор будет выдавать значительно меньший объем воздуха.
3. Давление вентилятора: что важно указывать?
Давление характеризует способность вентилятора преодолевать сопротивление воздуховодов и выработок. Измеряется в Паскалях (Па).
| Параметр | Обозначение | Что означает |
|---|---|---|
| Полное давление | Pt | Статическое плюс динамическое давление. |
| Статическое давление | Ps | Энергия на преодоление сопротивления каналов, фильтров и заслонок. |
| Динамическое давление | Pd | Кинетическая энергия выходящей струи воздуха. |
При оформлении запроса всегда уточняйте, в каком виде дано давление в расчете: полное или статическое.
4. Как определяются аэродинамические характеристики?

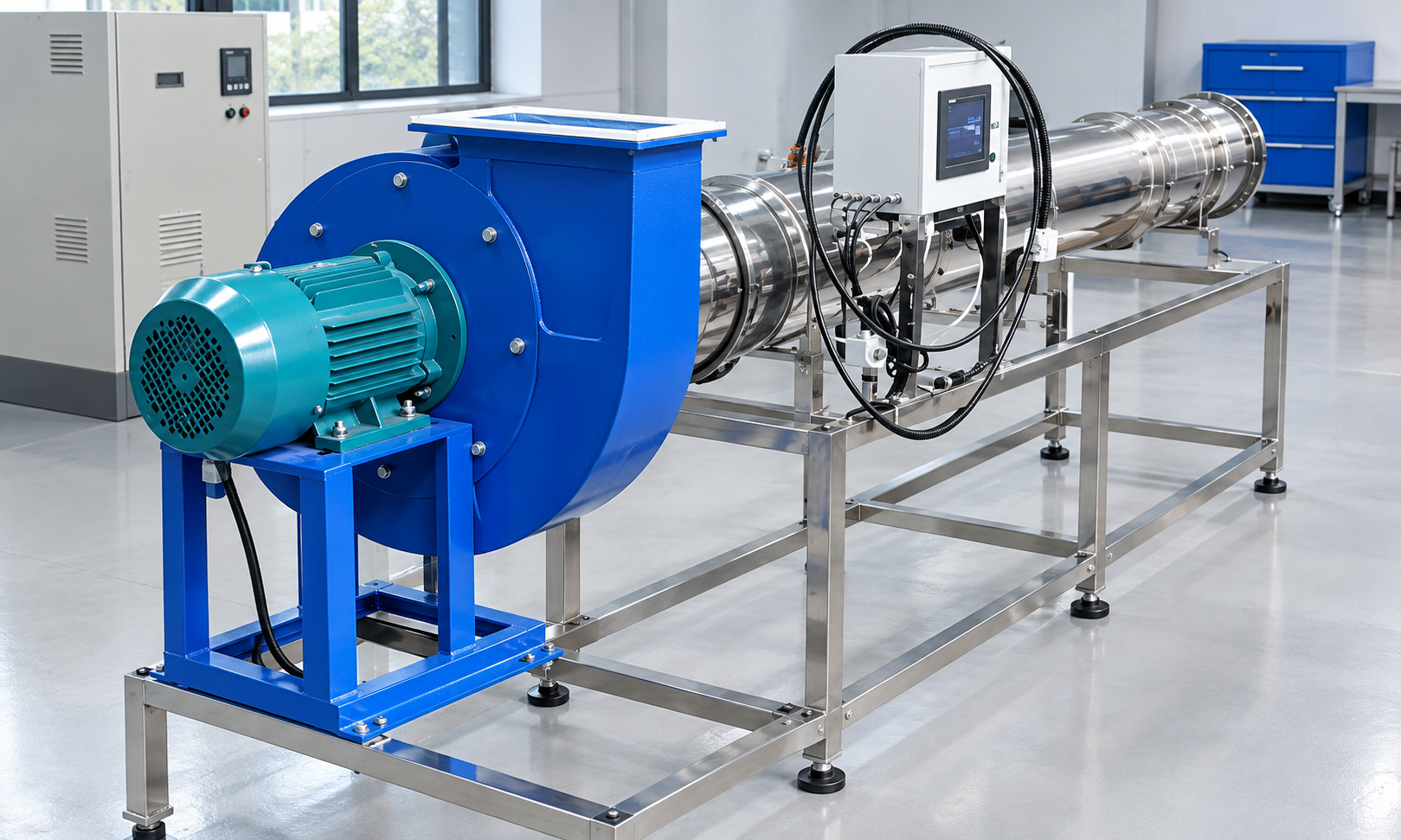

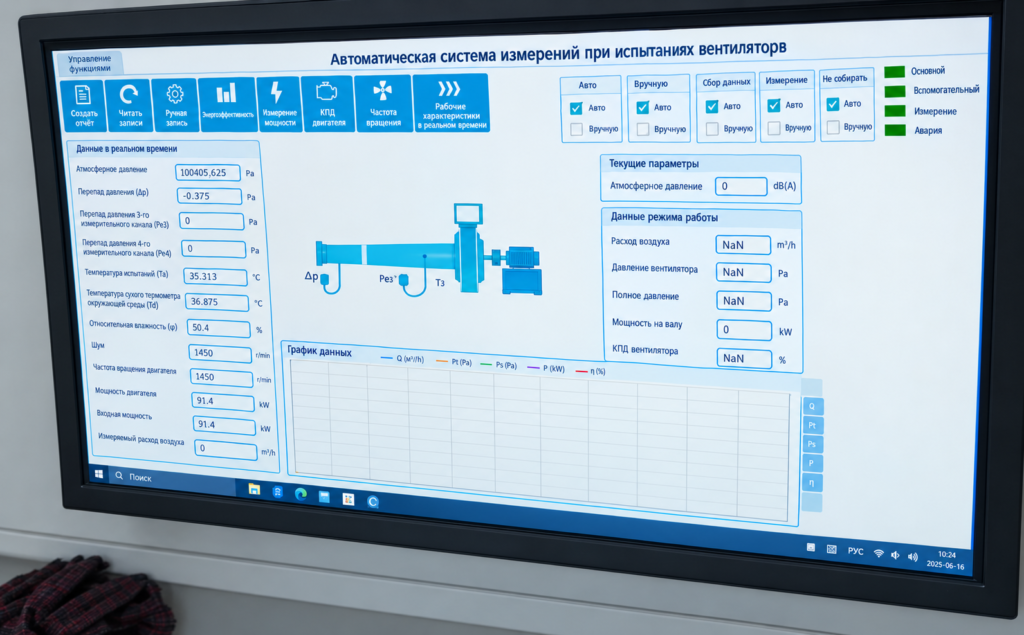

Параметры оборудования подтверждаются опытно на аэродинамических стендах по ГОСТ / ISO. Измеряются расход, создаваемое давление, потребляемая мощность и вычисляется КПД (η).
5. Аэродинамическая характеристика и график Q-P
График характеристики позволяет оценить, как меняются давление и КПД вентилятора в зависимости от расхода воздуха.
Главная задача подбора — определить рабочую точку в зоне максимального КПД. Работа вне этой зоны может привести к перерасходу электроэнергии, повышенному шуму и риску помпажа.
6. Параметры для точного подбора
Для подготовки корректного технико-коммерческого предложения подготовьте следующие исходные данные:
| Параметр | Пример | Назначение |
|---|---|---|
| Производительность (Q) | 30 000 м³/ч | Требуемый объем воздухообмена |
| Давление (P) | 1 500 Па | Преодоление сопротивления сети |
| Температура среды | +40 °C | Расчет плотности и материалов |
| Состав среды | Пыль / Газ / Воздух | Пылевое или коррозионное исполнение |
| Взрывозащита | ExdI / ExdIIBT4 | Безопасность во взрывоопасной зоне |

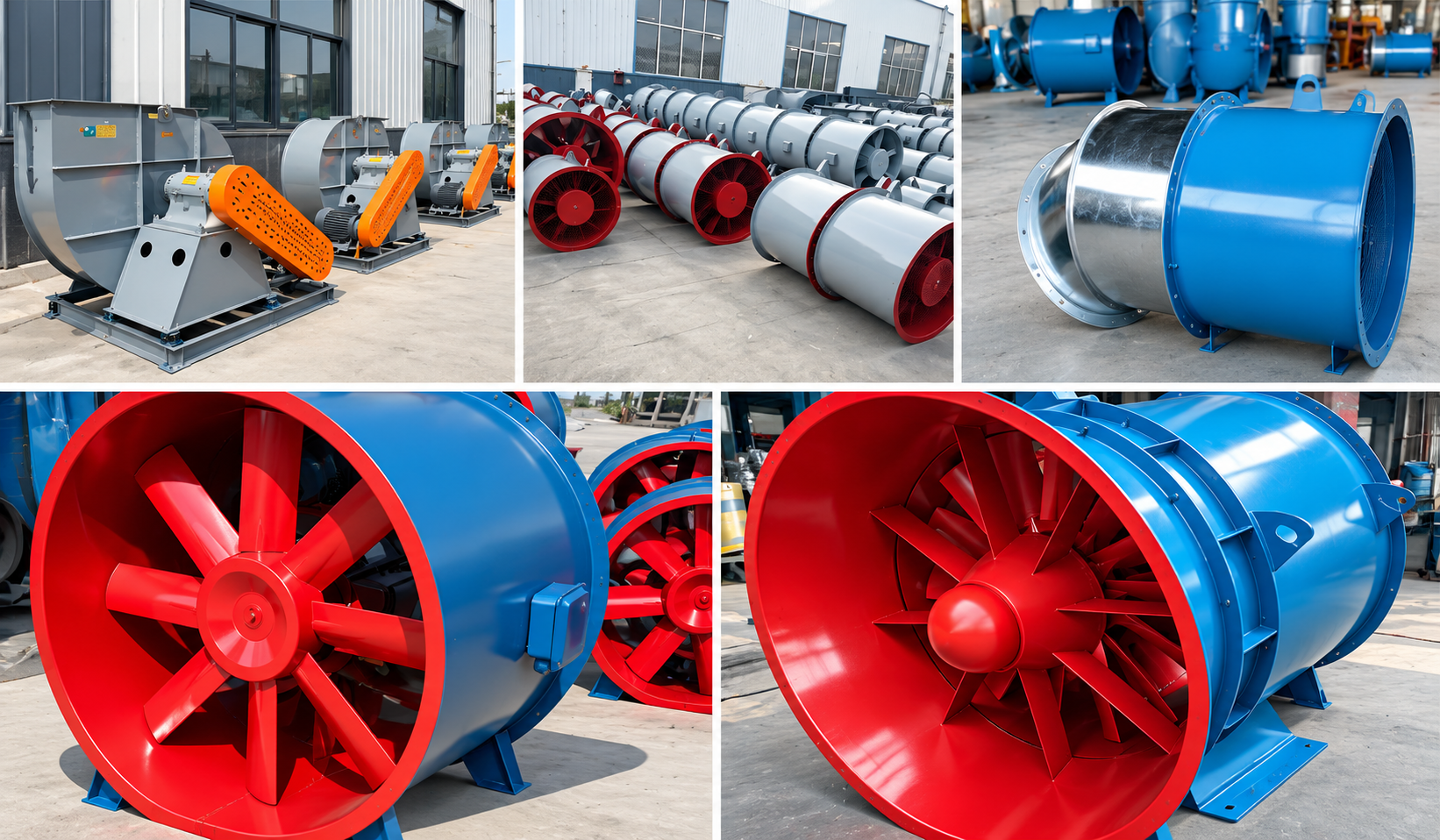

7. Какой тип вентилятора выбрать?
Осевые вентиляторы — большой расход, низкое / среднее давление
Радиальные (центробежные) вентиляторы — среднее и высокое давление
Предназначены для преодоления высокого сопротивления в системах аспирации, пылеулавливания и технологических установках.
8. 4 шага к правильному выбору вентилятора
Сбор исходных данных
Рассчитайте требуемый расход воздуха (Q) по санитарным нормам или ТЗ.
Расчет сопротивления
Определите полное давление (P) для преодоления трения в воздуховодах.
Поиск рабочей точки
Сопоставьте Q и P с графиком Q-P в зоне максимального КПД.
Запрос расчета
Отправьте параметры инженерам GORNOVENT для получения КП.
Нужен подбор вентилятора по вашим параметрам?
Отправьте параметры рабочей точки (Q и P) инженерам GORNOVENT. Мы подберем модель и рассчитаем стоимость.
- Требуемый расход воздуха (Q, м³/ч или м³/с)
- Давление сети (P, Па — полное или статическое)
- Температура и состав среды
- Напряжение питания и требования к взрывозащите
