Промышленные пылевые вентиляторы и дымососы — подбор и изготовление GORNOVENT

Промышленные вентиляторы для запыленных и горячих газов требуют подбора не только по производительности и давлению. На срок службы оборудования влияют размер и абразивность частиц, температура газа, частота вращения, конструкция рабочего колеса, материал проточной части и условия монтажа.

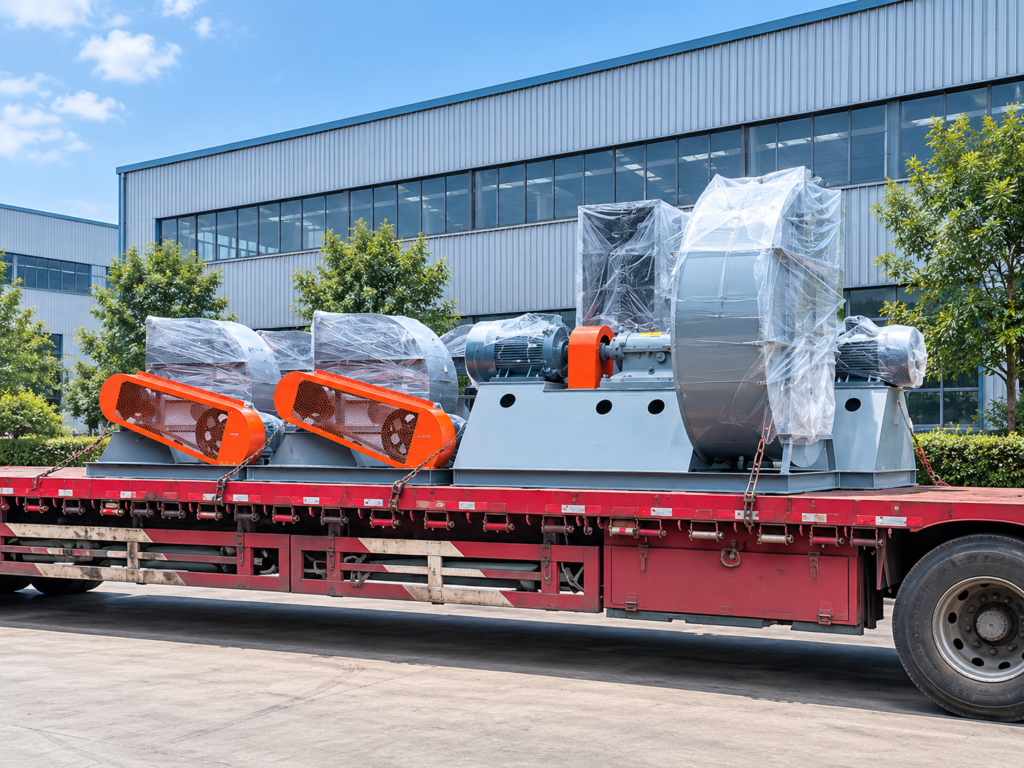

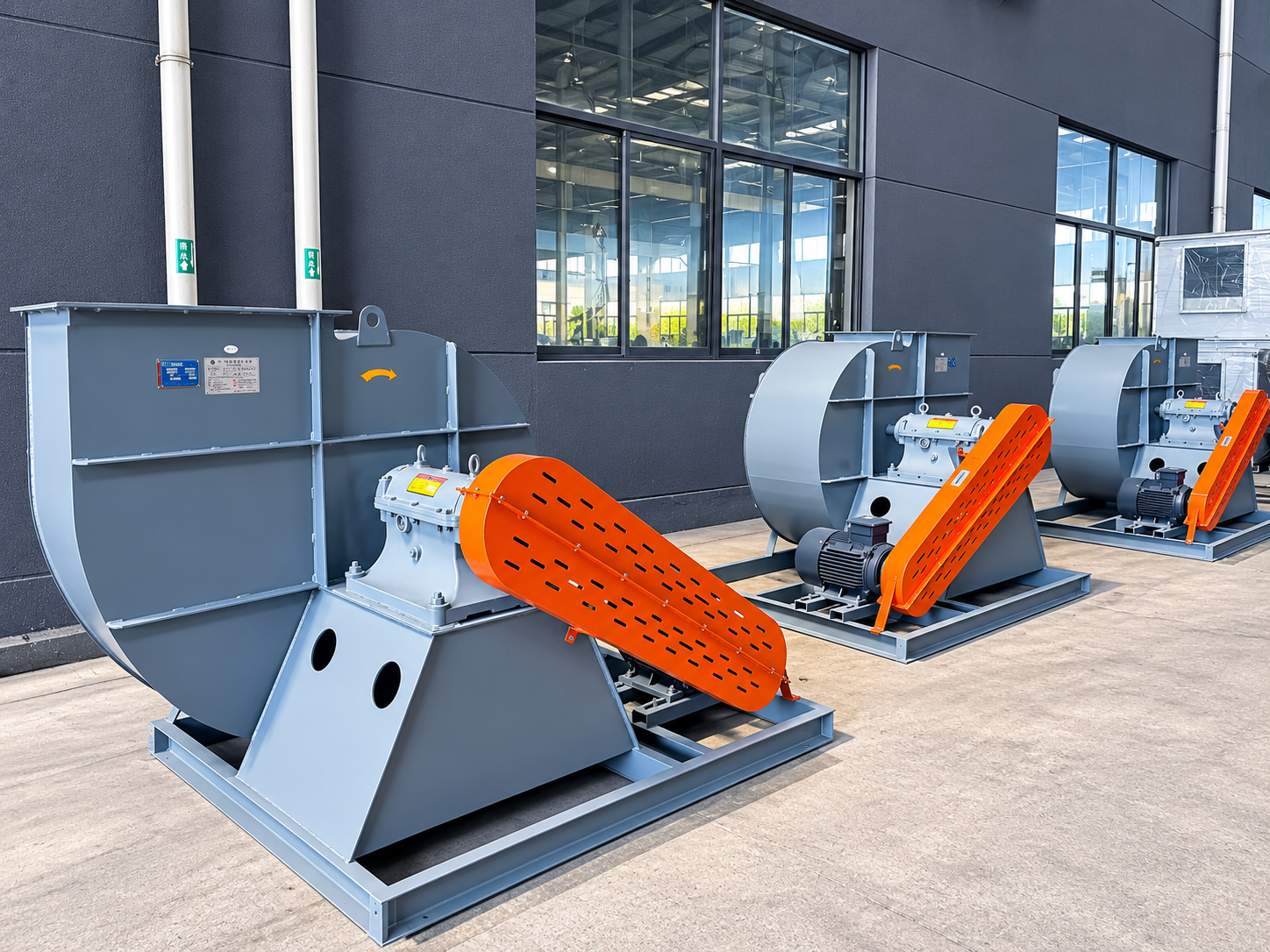

GORNOVENT производит радиальные пылевые вентиляторы, промышленные дымососы и рабочие колеса по техническим требованиям заказчика.

Мы также выполняем замену существующего оборудования по чертежам, фотографиям, шильдику и результатам замеров, если оригинальная модель больше не выпускается или требуется изготовить более износостойкое исполнение.

1. Промышленные пылевые вентиляторы

Пылевой радиальный вентилятор применяется для перемещения воздуха и газов, содержащих твердые частицы. В зависимости от рабочей среды конструкция может предусматривать усиленное рабоческое колесо, специальные лопатки, защитные накладки или износостойкие материалы.

Типичные области применения:

• дробильные и сортировочные установки;
• горнодобывающие предприятия;
• цементное производство;
• производство строительных материалов;
• деревообрабатывающие предприятия;
• системы аспирации;
• транспортировка опилок и стружки;
• удаление минеральной и угольной пыли;
• технологические линии с абразивными материалами.

Вентилятор ВЦП

ВЦП — вентилятор центробежный пылевой, предназначенный для работы с запыленной воздушной средой. При выборе ВЦП необходимо учитывать не только расход и давление, но и свойства пыли. Особенно важны:

Эти параметры непосредственно влияют на конструкцию рабочего колеса и срок его службы.

2. Промышленные дымососы

Дымосос применяется для удаления дымовых газов от котлов, печей и другого теплотехнического оборудования. В отличие от обычной вентиляционной системы, при подборе дымососа необходимо учитывать изменение плотности газа при высокой температуре.

Для расчета могут потребоваться:

• температура дымовых газов;
• расход газа;
• сопротивление газохода;
• состав газа;
• содержание твердых частиц;
• рабочее давление;
• режим работы котла или печи.

В зависимости от условий эксплуатации могут применяться различные конструктивные решения:

• усиленное рабочее колесо;
• жаростойкие стали;
• охлаждение подшипниковых узлов;
• теплоизоляция;
• специальные термозащитные элементы;
• износостойкая защита проточной части.

Для систем аварийного дымоудаления также используется шкафной радиальный вентилятор GORNOVENT ВРВ / ВРГ серии HTFC. Поэтому дымосос нельзя корректно выбирать только по его названию или производительности.

3. Почему пылевой вентилятор быстро изнашивается

Износ рабочего колеса зависит не только от марки стали. На ресурс влияют:

Поэтому при проектировании износостойкого вентилятора необходимо рассматривать аэродинамику и ресурс рабочего колеса одновременно.

4. Материалы для пылевых вентиляторов

Материал выбирается после анализа условий эксплуатации.

Окончательный выбор материала выполняется по фактической температуре, составу среды, механической нагрузке и частоте вращения.

5. Когда нужно менять только рабоческое колесо

При износе вентилятора не всегда требуется заменять весь агрегат. Если корпус, вал и подшипниковые узлы находятся в удовлетворительном состоянии, иногда достаточно изготовить новое рабочее колесо вентилятора.

Это особенно актуально, если:

• оригинальное колесо больше не производится;
• завод-изготовитель изменил конструкцию;
• рабочее колесо сильно изношено;
• требуется увеличить износостойкость;
• необходимо сохранить существующий корпус;
• импортная запасная часть имеет длительный срок поставки.

GORNOVENT может изготовить новое рабочее колесо вентилятора по следующей схеме:

Перед изготовлением необходимо проверить не только внешний диаметр, но и:

• ширину рабочего колеса;
• диаметр входного отверстия;
• геометрию лопаток;
• ступицу;
• посадочный диаметр;
• шпоночный паз;
• направление вращения;
• частоту вращения.

6. Замена вентилятора другого производителя

Если необходимо заменить существующий вентилятор, название модели само по себе не всегда достаточно. Например, вентиляторы с одинаковым условным обозначением могут иметь различные варианты исполнения, частоту вращения, направление вращения или монтажные размеры.

Для подбора замены желательно предоставить:

• фотографию вентилятора;
• фотографию заводского шильдика;
• производительность и давление;
• мощность двигателя;
• частоту вращения;
• температуру среды;
• основные монтажные размеры;
• направление вращения;
• фотографию рабочего колеса, если оно доступно.

После получения данных можно определить, возможно ли прямое изготовление аналога или требуется изменение конструкции.

7. Подбор по рабочей точке

Для промышленного вентилятора наиболее важны не отдельные цифры из каталога, а соответствие оборудования реальной рабочей точке системы.

Для горячих газов производительность и давление необходимо рассматривать с учетом фактической температуры и плотности среды. Поэтому при запросе цены желательно сразу указывать рабочую точку, а не только название вентилятора.

8. Конструкция и балансировка рабочего колеса

Для промышленного вентилятора качество рабочего колеса имеет непосредственное значение для вибрации и срока службы подшипников.

После изготовления могут контролироваться:

• геометрия рабочего колеса;
• симметрия;
• радиальное и осевое биение;
• качество сварных соединений;
• посадочные размеры;
• шпоночный паз;
• динамическая балансировка.

Балансировка выполняется с учетом конструкции ротора, массы рабочего колеса, частоты вращения и требований конкретного проекта. При необходимости предоставляется протокол динамической балансировки.

9. Что делать, если технических данных нет

На практике заказчик не всегда имеет полный технический паспорт вентилятора. Если документация отсутствует, можно начать с минимального набора информации:

Желательно также указать:

• для какого оборудования используется вентилятор;
• что именно перемещает вентилятор;
• примерную температуру;
• что стало причиной замены;
• сохранился ли старый двигатель.

Если известно, что существующий вентилятор работает нормально, дополнительно полезно предоставить его фактический режим работы. Это позволяет отделить задачу замены оборудования от задачи изменения производительности системы.

10. Изготовление промышленного вентилятора по техническим требованиям

GORNOVENT может выполнять изготовление оборудования не только по стандартному обозначению, но и по индивидуальным техническим требованиям заказчика. Рабочий процесс обычно включает:

Такой подход особенно удобен при замене оборудования, для которого уже нет оригинальных запасных частей.

11. Другие промышленные вентиляторы GORNOVENT

Пылевые и котельные вентиляторы являются только частью промышленного оборудования GORNOVENT. В зависимости от задачи доступны также:

• промышленные радиальные вентиляторы;
• осевые промышленные вентиляторы;
• вентиляторы местного проветривания;
• шахтные вентиляторы;
• тоннельные вентиляторы;
• вентиляторы дымоудаления.

Если задача связана с подземными выработками, отдельно представлены взрывозащищенный вентилятор FBD и вентиляторы местного проветривания ВМЭ 5-12. Таким образом, посетитель может перейти от общей информации к конкретной модели, если ему требуется не промышленный пылевой вентилятор, а оборудование для шахты или местного проветривания.

12. Часто задаваемые вопросы

Можно ли изготовить пылевой вентилятор по фотографии?

Да, фотография позволяет выполнить предварительную оценку. Для изготовления дополнительно потребуются размеры, данные шильдика и параметры существующей системы.

Можно ли изготовить только рабочее колесо?

Да. Если корпус и остальные элементы вентилятора пригодны для дальнейшей эксплуатации, возможно изготовление только нового рабочего колеса.

Можно ли использовать NM400 или Hardox для рабочего колеса?

Да, если характеристики материала соответствуют механическим и технологическим требованиям конкретной конструкции. Выбор зависит от температуры, нагрузки, скорости вращения и характера износа.

Как подобрать дымосос для котла?

Необходимо знать производительность дымовых газов, температуру, сопротивление газового тракта и другие параметры системы. По этим данным определяется рабочая точка дымососа.

Можно ли заменить вентилятор другого производителя?

Да. Для этого необходимо сравнить аэродинамические характеристики, частоту вращения, направление вращения и монтажные размеры.

Можно ли сохранить существующий фундамент?

Во многих случаях да. При наличии размеров существующего оборудования можно предусмотреть соответствующие монтажные размеры новой конструкции.

Что делать, если паспорта вентилятора нет?

Отправьте фотографию шильдика, фотографии самого вентилятора и основные размеры. Если известны производительность, давление, температура и мощность двигателя, также укажите их.

Можно ли изготовить вентилятор по старому рабочему колесу?

Да. Существующее рабочее колесо может использоваться как образец, но перед изготовлением необходимо проверить его геометрию, размеры, посадку на вал, направление вращения и фактические рабочие параметры.
