Инженерный подбор и индивидуальное проектирование взрывозащищённой вентиляционной системы для подземных шахт в условиях экстремально высокой солевой нагрузки и влажности

Шахтная вентиляционная система местного проветривания в подземной выработке рудника

Инженерный подбор и индивидуальное проектирование взрывозащищённой вентиляционной системы для подземных шахт в условиях экстремально высокой солевой нагрузки и влажности

GORNOVENT РВ Ex d I — при соответствии условиям проекта ТР ТС 012/2011 ТР ТС 010/2011 Engineering Solution Шахтные взрывозащищённые […]

Share the Post:
GORNOVENT РВ Ex d I — при соответствии условиям проекта ТР ТС 012/2011 ТР ТС 010/2011
Engineering Solution

Шахтные взрывозащищённые вентиляционные системы для калийных и соляных рудников

Инженерный подбор и индивидуальная конфигурация вентиляционного оборудования для эксплуатации в условиях высокой солевой нагрузки, повышенной влажности, конденсации и взрывоопасной среды.

В условиях подземной разработки калийных и каменно-соляных месторождений вентиляционное оборудование должно одновременно учитывать аэродинамические, коррозионные, электрические, механические и акустические требования.

При наличии NaCl, KCl, солевой пыли и конденсационной влаги возрастает риск электрохимической коррозии металлических компонентов. При наличии взрывоопасной среды дополнительно предъявляются специальные требования к электродвигателю, электрическим соединениям и защитному исполнению.

Система покрытия
270–300 мкм*
Многослойная система
Взрывозащита
РВ Ex d I*
По требованиям проекта
Балансировка
G2.5*
ISO 21940
Электропитание
660 / 1140 В
По конфигурации двигателя
Шахтный вентилятор Gornovent в подземной выработке
Шахтный вентилятор Gornovent в условиях подземной соляной выработки
* Важное техническое примечание: Приведённые значения являются возможными параметрами конфигурации. Окончательные материалы, толщина покрытия, взрывозащищённое исполнение, балансировка, электродвигатель и другие параметры определяются по техническому заданию и документации конкретного оборудования.
Preliminary Engineering Tool

Предварительная оценка рабочей точки

Укажите требуемый расход воздуха и полное давление. Инструмент выполняет ориентировочную оценку аэродинамической рабочей точки и мощности вентилятора.

25 000 м³/ч
10 000 45 000 м³/ч
1 800 Па
500 3 200 Па
Аэродинамическая мощность: ≈ 12.5 кВт
Ориентировочная мощность двигателя: ≈ 17.4 кВт
Рекомендуемая система покрытия: 270–300 мкм*
Расчёт мощности является предварительным. Фактическая мощность двигателя определяется по рабочей точке, КПД выбранного вентилятора, режиму эксплуатации, пусковым характеристикам и требованиям конкретного электродвигателя.
Схематическая аэродинамическая характеристика P–Q
Важно: График является исключительно иллюстративным инструментом для предварительного определения рабочей точки. Он не является паспортной аэродинамической характеристикой конкретной модели вентилятора.
Engineering Design

Ключевые инженерные модули

Основные направления проектирования оборудования для агрессивных подземных условий.

Многослойная эпоксидно-полиуретановая система

В условиях высокой влажности, солевой пыли и конденсации антикоррозионная защита должна учитывать воздействие хлоридсодержащей среды.

  • Эпоксидный грунт: повышение адгезии покрытия к металлическому основанию.
  • Промежуточный слой с MIO: дополнительный барьер для влаги и агрессивных компонентов.
  • Полиуретановое финишное покрытие: дополнительная защита поверхности от атмосферного и химического воздействия.
Для отдельных проектов может применяться система общей толщиной сухой плёнки около 270–300 мкм. Конкретная система покрытия определяется по условиям эксплуатации и техническому заданию.

РВ Ex d I — при соответствии условиям проекта

Для подземных объектов с соответствующими требованиями к взрывозащите может применяться рудничное исполнение электропривода с защитой вида Ex d.

  • Напряжение электродвигателя: 660 В / 1140 В — в соответствии с системой электроснабжения.
  • Система изоляции: класс H с подбором исполнения для условий высокой влажности.
  • Температурный контроль: датчики обмоток и подшипников — в соответствии с конструкцией выбранного двигателя.
  • Силовые и сигнальные цепи: раздельные кабельные вводы при необходимости.

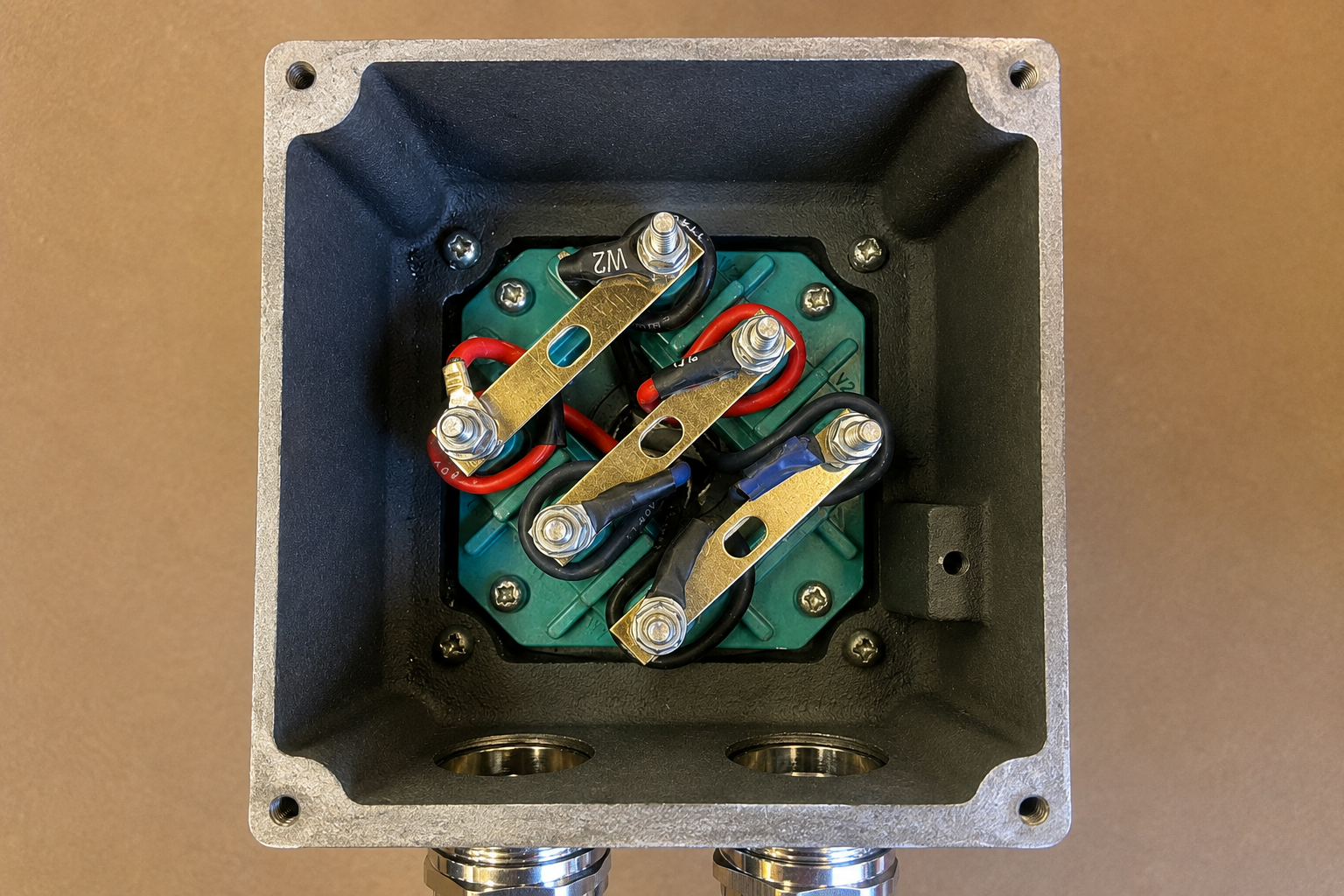

Взрывозащищённая клеммная коробка РВ Ex d I (1140 В)
Рудничная взрывозащищённая клеммная коробка (РВ Ex d I, 660/1140 В) с раздельными вводами силовых и сигнальных цепей
Нормативное примечание: конкретная маркировка взрывозащиты, сертификаты и область применения определяются на основании конструкции оборудования, опасной зоны и требований проекта. Для поставок в ЕАЭС учитываются применимые требования ТР ТС 012/2011 и других технических регламентов.

Динамическая балансировка и стабильность ротора

Коррозия, износ и накопление солевых отложений могут изменять распределение массы рабочего колеса и влиять на динамику вращающегося узла.

  • Рабочее колесо может подвергаться динамической балансировке с классом качества G2.5 по ISO 21940 при соответствующих требованиях проекта.
  • Расчётный ресурс подшипников может составлять от 40 000 ч при заданных условиях эксплуатации.
  • Система смазки и технического обслуживания подбирается с учётом режима работы и доступности оборудования.
Важно: класс балансировки ротора G2.5 не является непосредственно значением эксплуатационной виброскорости. Фактическая вибрация агрегата определяется отдельно.

Логика контроля механической стабильности

01 — Коррозия / отложения
Возможное изменение состояния рабочего колеса
02 — Дисбаланс
Изменение распределения массы ротора
03 — Вибрация
Контроль состояния вращающегося узла

Двухсторонняя система шумоглушения

В ограниченных подземных выработках отражение звука и высокая скорость воздушного потока могут увеличивать акустическую нагрузку.

  • Глушители могут устанавливаться со стороны всасывания и нагнетания.
  • Конструкция может включать микроперфорированные элементы и звукопоглощающие материалы.
  • Для влажных условий применяются влагостойкие и химически стойкие защитные оболочки.
  • Конфигурация рассчитывается с учётом допустимой потери давления и требуемого уровня шума.
Акустическое примечание: значение уровня шума, включая целевой уровень ≤ 80 дБА, определяется условиями конкретного проекта, рабочей точкой, конфигурацией глушителей и условиями измерения.
Engineering Schemes

Инженерные схемы и конструктивные решения

Иллюстративные схемы предназначены для объяснения принципов проектирования и не заменяют рабочие чертежи конкретного оборудования.

Схема 01 — Многослойная антикоррозионная защита

Примерная структура покрытия металлической поверхности (270–300 мкм).

Схема 02 — Взрывозащищённая электрическая часть

Концептуальная схема разделения силовых и сигнальных цепей клеммной коробки РВ Ex d I.

Схема 03 — Принцип двухстороннего шумоглушения

Концептуальная схема прохождения воздушного потока через шумоглушащую секцию.

Схема 04 — Установка в наклонной выработке

Интерактивная иллюстрация допустимого угла установки (до 35°).

15°
Technical Specification

Матрица технических возможностей

Пример диапазонов и вариантов конфигурации для специальных условий эксплуатации.

Модуль Инженерная возможность Возможная конфигурация Основание для подбора
Расход / давление Подбор по аэродинамическому расчёту 10 000–40 000+ м³/ч;
до 3000 Па*
Вентиляционная сеть и рабочая точка
Взрывозащита Рудничное взрывозащищённое исполнение РВ Ex d I* Опасная зона, ТЗ и применимые нормы
Электропривод Специальные шахтные напряжения 660 В / 1140 В* Система электроснабжения объекта
Антикоррозионная защита Многослойная система покрытия 270–300 мкм* Коррозионная нагрузка и ТЗ
Балансировка Высокоточная динамическая балансировка G2.5 по ISO 21940* Скорость вращения и требования проекта
Подшипники Расчёт долговечности От 40 000 ч* Нагрузка, частота вращения, смазка
Акустика Двухстороннее шумоглушение Целевой уровень ≤ 80 дБА* Рабочая точка и условия измерения
Монтаж Индивидуальная конструкция опор Горизонтальная / наклонная* Геометрия и условия выработки
Документация Технический комплект на русском языке Паспорт, РЭ, чертежи, технические данные Требования проекта и рынка поставки
* Значения приведены как возможные параметры проектной конфигурации. Они не являются универсальной характеристикой всех моделей Gornovent и подлежат подтверждению при конкретном техническом подборе.
Engineering Process

6 этапов индивидуального подбора

От исходных параметров шахты до технической документации на выбранное оборудование.

STEP 01

Анализ условий эксплуатации

Сбор исходных данных по типу месторождения, температуре, влажности, наличию конденсата, солевых компонентов, метана и пыли.

Исходные данные Опросный лист, параметры шахтной атмосферы, технические требования заказчика.
Результат Формализованные исходные данные для инженерного подбора.
Gornovent Engineering Support

Запросить индивидуальный подбор

Выберите удобный способ связи: отправьте параметры проекта напрямую на E-mail или перейдите на страницу контактов.

🌐 Перейти на страницу контактов
Прямой Email: sales@gornovent.com
Инженерное примечание: Приведённая информация предназначена для предварительного технического ознакомления. Окончательный выбор вентилятора, электродвигателя, взрывозащищённого исполнения, материалов, антикоррозионной системы, глушителей, монтажного исполнения и технической документации выполняется на основании параметров конкретного объекта и утверждённого технического задания.
