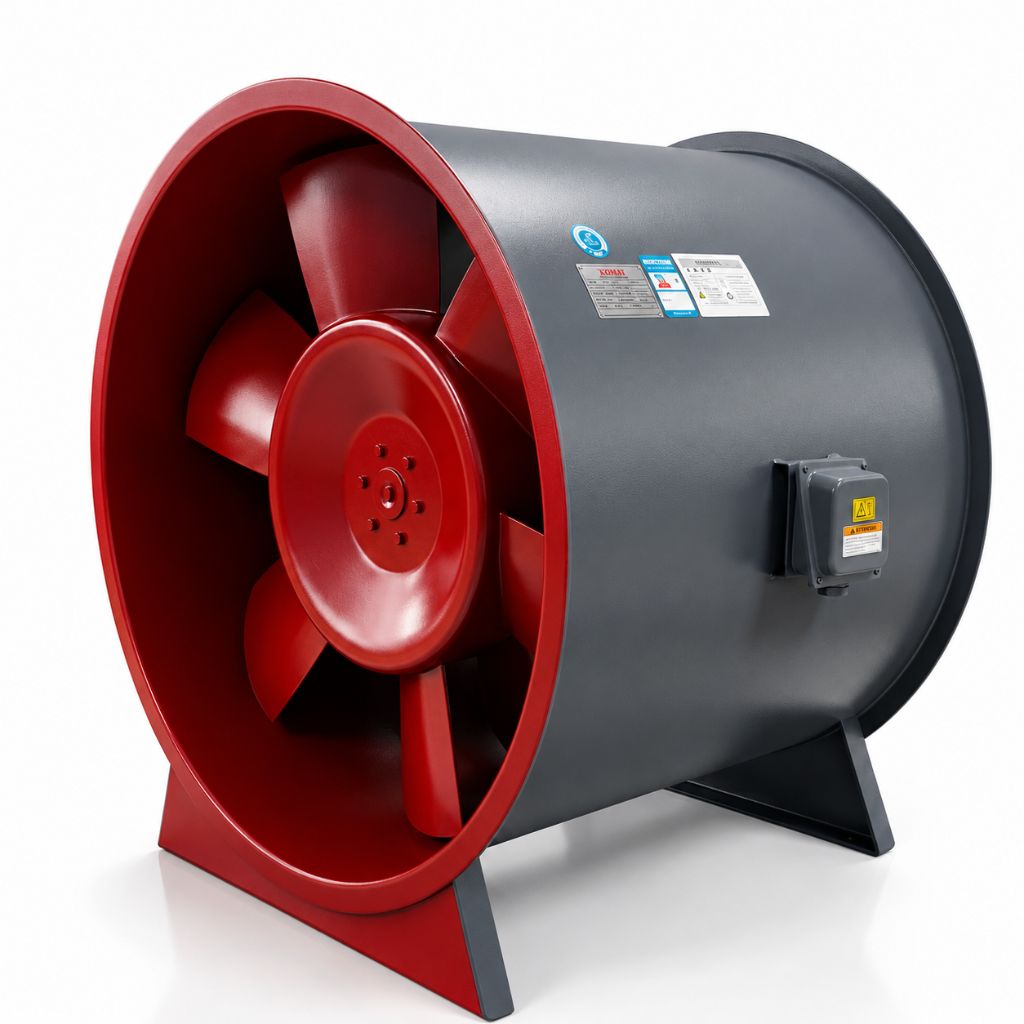

Противопожарный осевой вентилятор дымоудаления серии HTF Gornovent

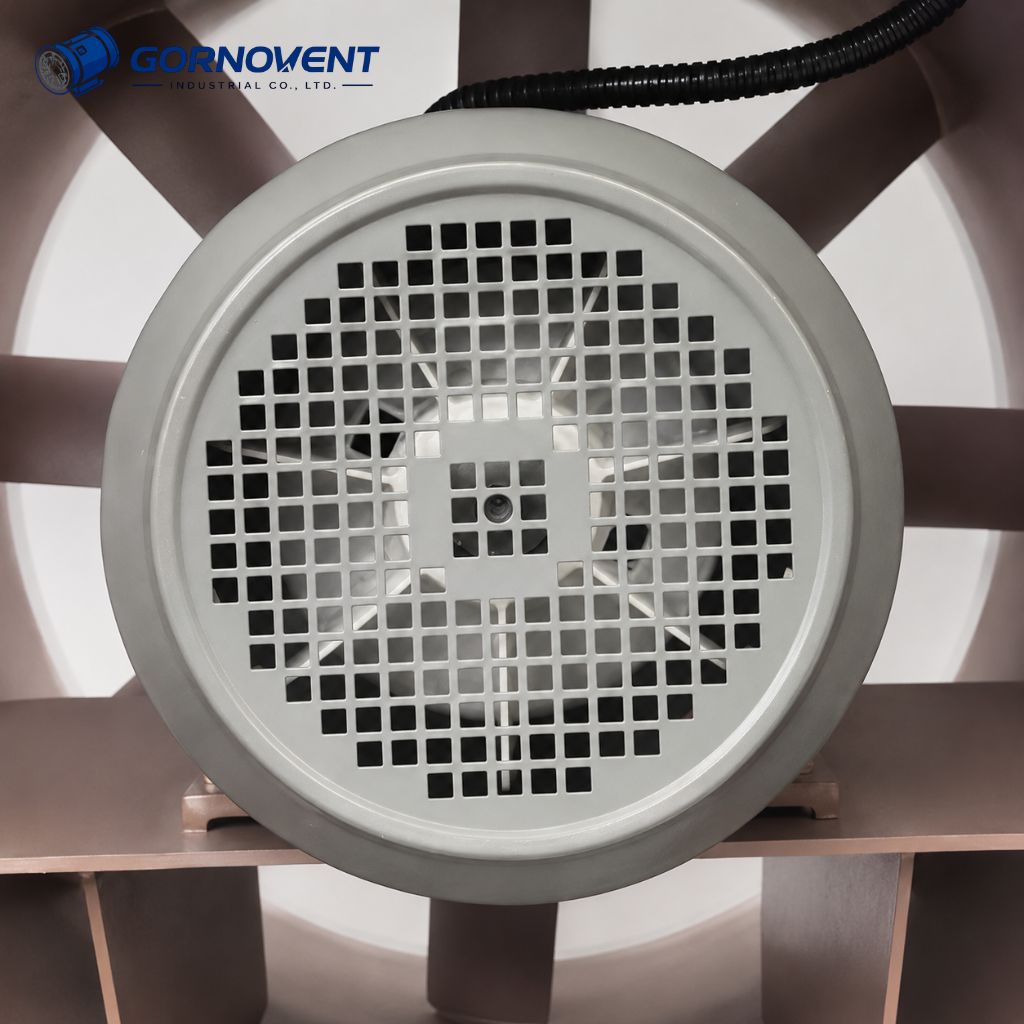

Жаропрочный двигатель осевого вентилятора дымоудаления HTF Gornovent

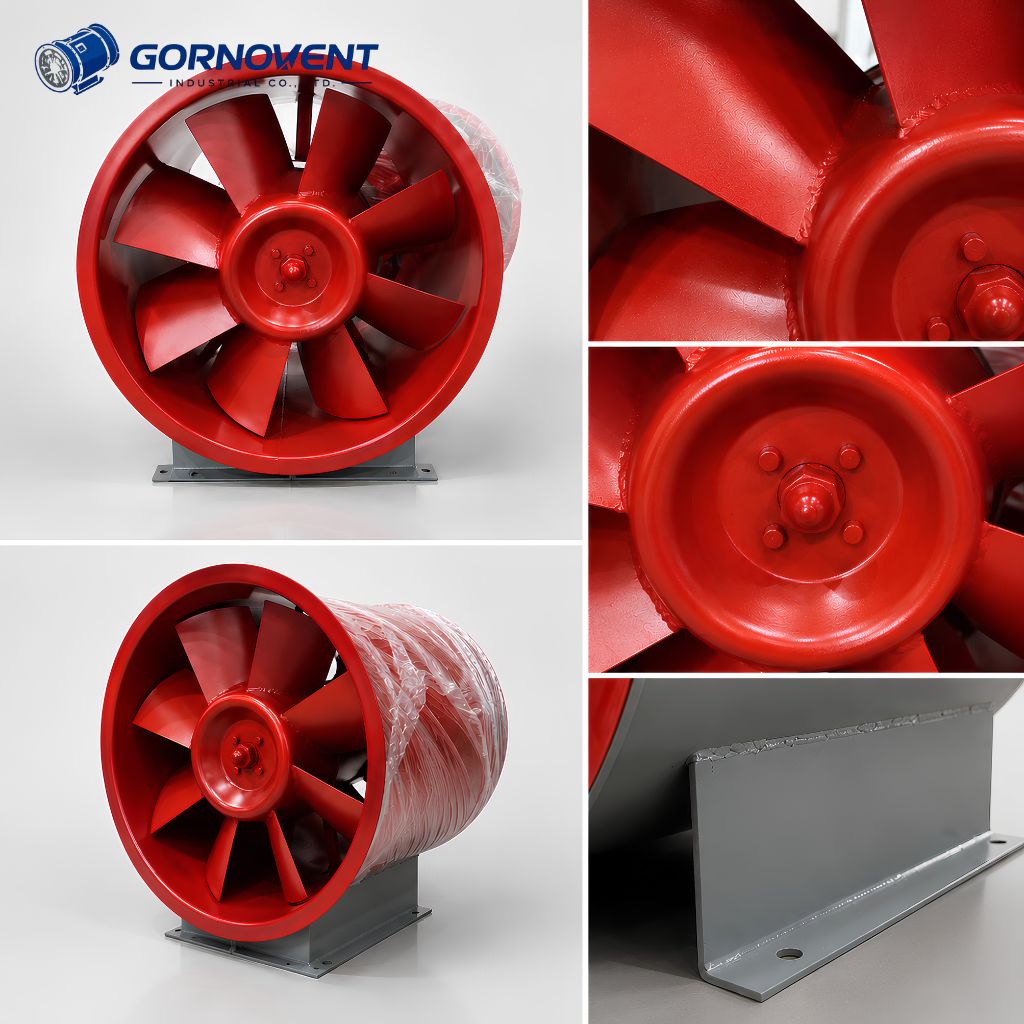

Детали конструкции лопаток, ступицы рабочего колеса и опорных лап вентилятора HTF Gornovent

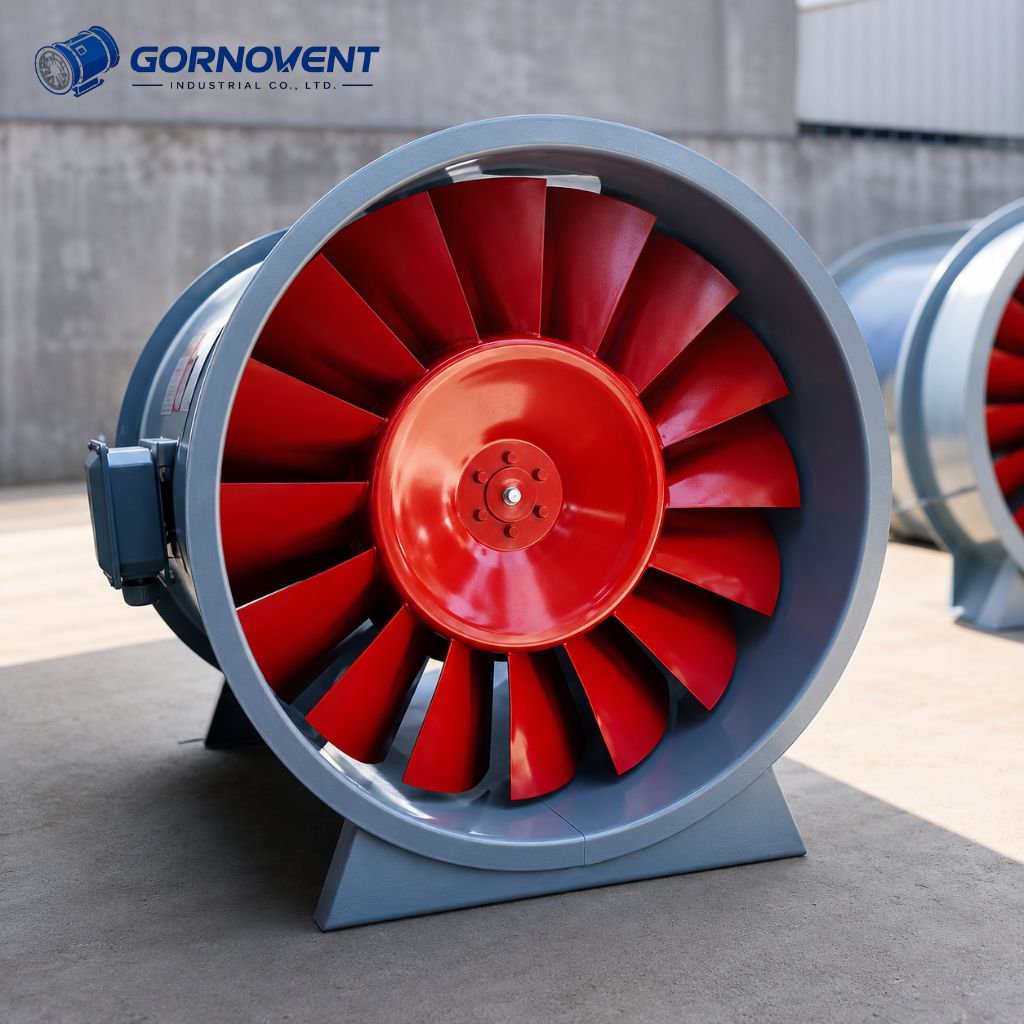

Промышленный осевой пожарный вентилятор серии HTF на заводе Gornovent

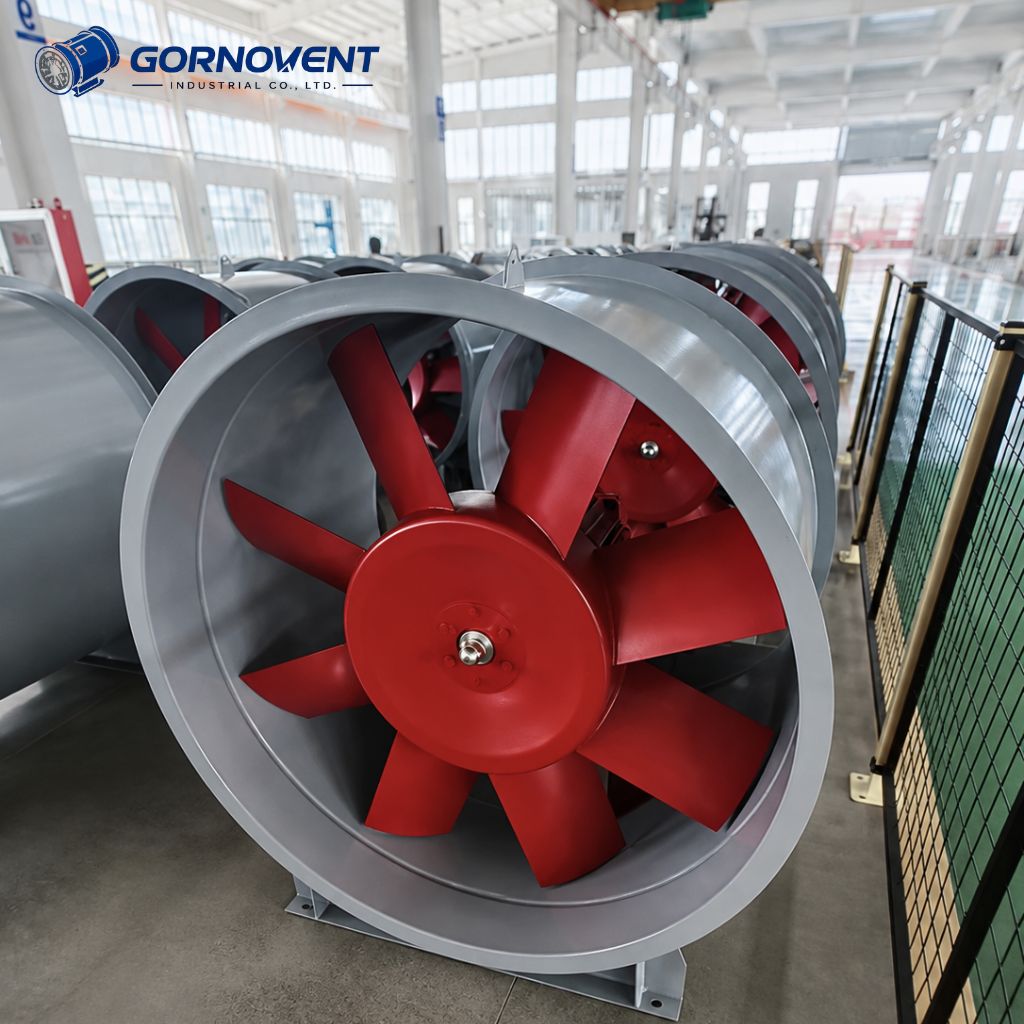

Цех производства и склад готовой продукции осевых вентиляторов дымоудаления HTF Gornovent

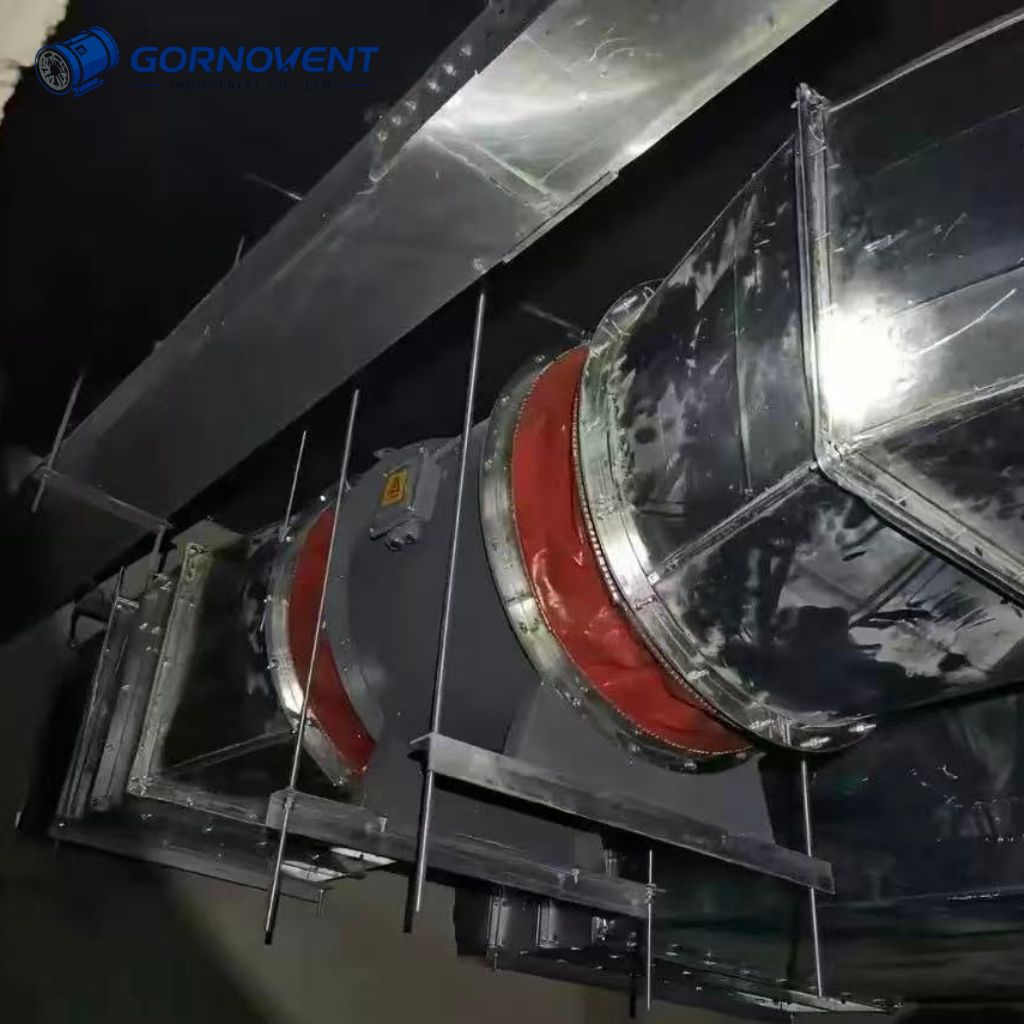

Пример монтажа осевого вентилятора дымоудаления HTF в систему воздуховодов

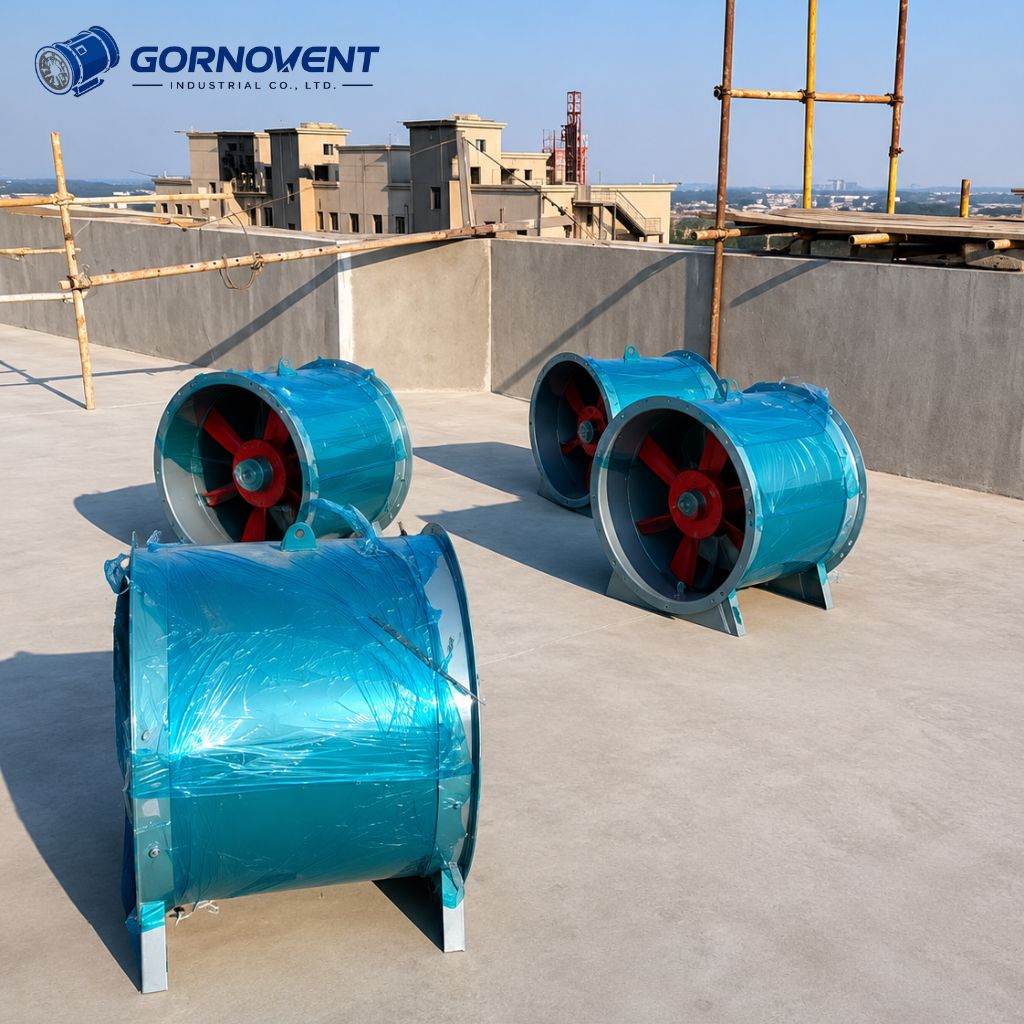

Фотоотзыв с объекта: крышный монтаж пожарных вентиляторов дымоудаления HTF Gornovent
Противопожарный осевой вентилятор дымоудаления серии HTF Gornovent
Жаропрочный двигатель осевого вентилятора дымоудаления HTF Gornovent
Детали конструкции лопаток, ступицы рабочего колеса и опорных лап вентилятора HTF Gornovent
Промышленный осевой пожарный вентилятор серии HTF на заводе Gornovent
Цех производства и склад готовой продукции осевых вентиляторов дымоудаления HTF Gornovent
Пример монтажа осевого вентилятора дымоудаления HTF в систему воздуховодов
Фотоотзыв с объекта: крышный монтаж пожарных вентиляторов дымоудаления HTF Gornovent
,

Противопожарные осевые вентиляторы дымоудаления серии HTF (Gornovent)

Противопожарные осевые вентиляторы дымоудаления серии HTF (Gornovent)

Высокоэффективные противопожарные вентиляторы дымоудаления серии HTF от бренда Gornovent — это надежное и компактное решение для систем аварийной вытяжной вентиляции. Предназначаются для оперативной принудительной эвакуации токсичного дыма, раскаленных газов и продуктов горения из зон возгорания во время пожара.

  • Классы огнестойкости: Полное соответствие международным стандартам F300 (300°C / 60 мин) и F400 (400°C / 120 мин).
  • Модификации под любой проект: Линейка включает односкоростные (HTF-I), двухскоростные (HTF-II) общеобменные, крышные (HTF-III) и высоконапорные (HTF-IV) версии.
  • Специальные исполнения: Доступна сертифицированная взрывозащищенная комплектация с маркировкой ExdIIBT4 для опасных промышленных сред.
  • Конструктивное превосходство: Жаропрочные двигатели класса H, ротационная отбортовка корпуса и балансировка колеса по высокому классу точности G5.6.
Категории: , Метки: , , , , , , , Бренд:

Описание

📄 00. Общее описание серии HTF (Описание)
▼
Высокоэффективные противопожарные вентиляторы дымоудаления серии HTF (Gornovent) предназначены для систем вытяжной противодымной вентиляции зданий и сооружений. Они обеспечивают оперативное удаление дымовоздушной смеси при пожаре, локализуя очаг возгорания и гарантируя безопасную эвакуацию людей. Вентиляторы способны работать в режиме перемещения воздуха с температурой 280°C в течение не менее 60 минут.

💡 Пожалуйста, нажмите на папки ниже (HTF-I ~ HTF-IV), чтобы развернуть подробные технические параметры и чертежи габаритных размеров для каждой модели.

📊 01. HTF-I Противопожарный осевой вентилятор дымоудаления (Односкоростной)
▼

Краткий обзор параметров

Тип (№) Скорость (об/мин) Производ-сть (м³/ч) Полное давл. (Па) Мощность (кВт) Модель двигателя Шум дБ(А) Вес (кг)
No. 5.0 1400 6480 — 9600 280 — 188 1.1 YSF-90S-4 72 — 74 63
2890 8256 — 12693 756 — 536 4.0 YSF-112M-2 83 — 84 91
No. 8.0 1460 26568 — 39360 796 — 503 11.0 YSF-160M-4 86 — 89 225
No. 12.0 970 73200 — 95997 1418 — 1080 45.0 YE2-225M-4 98 — 99 572
No. 16.0 980 100440 — 148800 948 — 624 45.0 YE2-280S-6 95 — 97 925
📐 Чертеж размеров HTF-I
Чертеж вентилятора дымоудаления HTF с монтажными размерами
Габаритный и монтажный чертеж осевого вентилятора дымоудаления HTF.

Хотите получить полные таблицы размеров фланцев и графики производительности для HTF-I?
Скачайте наш детальный каталог продукции в формате PDF.


📥 Скачать PDF каталог (HTF-I)

📊 02. HTF-II Противопожарный осевой вентилятор дымоудаления (Двухскоростной)
▼

Краткий обзор параметров

Тип (№) Режим Скорость (об/мин) Производ-сть (м³/ч) Полное давл. (Па) Мощность (кВт) Модель двигателя Шум дБ(А)
No. 5.0 Высокая 2880 10824 — 7370 510 — 697 3.1 / 0.8 YDT-100L2-2/4 82 — 83
Низкая 1400 5412 — 3685 128 — 174 67 — 68
No. 6.5 Высокая 1440 22500 — 17300 425 — 520 6.0 / 2.0 YDT-132M-4/6 84 — 85
Низкая 940 14897 — 11454 186 — 228 75
No. 15.0 Высокая 970 114480 — 77274 556 — 845 30 / 15 YDT-250M1-6/8 91 — 93
Низкая 720 85860 — 57956 313 — 475 82 — 84
📐 Чертеж размеров HTF-II
Чертеж вентилятора дымоудаления HTF-II для противопожарной вентиляции
Монтажный чертеж осевого вентилятора серии HTF-II.

Требуются аэродинамические схемы и габаритные спецификации для двухскоростных HTF-II?
Полная техническая документация доступна для скачивания ниже.


📥 Скачать PDF каталог (HTF-II)

📊 03. HTF-III Противопожарный крышный смешанный вентилятор дымоудаления
▼

Краткий обзор параметров

Тип (№) Скорость (об/мин) Производ-сть (м³/ч) Полное давл. (Па) Мощность (кВт) Модель двигателя Шум дБ(А) Вес (кг)
No. 3.0 1400 2064 — 1393 126 — 180 0.18 YSF-632-4 67 — 68 26
2800 2880 — 1944 299 — 441 0.55 YSF-712-2 76 — 77 27
2800 4104 — 2770 434 — 621 1.1 YSF-802-2 80 — 82 32
No. 6.0 2930 18960 — 12798 1026 — 1505 11.0 YE2-160M1-2 89 — 91 125
No. 14.0 985 100320 — 67716 944 — 1391 55.0 YE2-280S-6 94 — 96 892

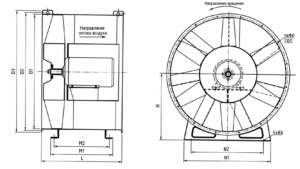

📐 Чертеж размеров HTF-III
Чертеж промышленного осевого вентилятора HTF-III
Размерный чертеж промышленного вентилятора HTF-III.

Ищете монтажные размеры стаканов и дефлекторов для крышных вентиляторов HTF-III?
Вы найдете все чертежи узлов прохода в нашем PDF руководстве.


📥 Скачать PDF каталог (HTF-III)

📊 04. HTF-IV Противопожарный высоконапорный смешанный вентилятор дымоудаления
▼

Краткий обзор параметров

Тип (№) Скорость (об/мин) Производ-сть (м³/ч) Полное давл. (Па) Мощность (кВт) Модель двигателя Шум дБ(А) Вес (кг)
No. 4.0 1440 5820 — 3929 217 — 308 0.75 YSF-80M2-4 73 — 74 35
No. 7.0 1460 32304 — 21805 959 — 1359 15.0 YE2-160L-4 90 — 91 230
No. 14.0 1480 88800 — 59940 1014 — 1305 37.0 YE2-250M-6 93 — 95 728
📐 Чертеж размеров HTF-IV
Монтажный чертеж осевого вентилятора HTF-IV
Схема установки и основные размеры вентилятора HTF-IV.

Нужны точные аэродинамические характеристики высокого давления и кривые производительности HTF-IV?
Полный PDF-каталог с подробными графиками доступен по ссылке справа.


📥 Скачать PDF каталог (HTF-IV)

Промышленное вентиляционное оборудование Gornovent

Осевые противопожарные вентиляторы дымоудаления серии HTF (F300 / F400)

Надежное решение для аварийной вентиляции — Сертифицированные классы огнестойкости F300 и F400.

🔥

Стандарты F300 / F400

Полное соответствие классам огнестойкости: стабильная работа при 300°C и 400°C.

💥

Взрывозащита ExdIIBT4

Доступно специальное исполнение для опасных сред с маркировкой взрывозащиты ExdIIBT4.

🌀

Высокий расход воздуха

Оптимальная аэродинамика лопастей обеспечивает колоссальный объем вытяжки дыма.

🛠️

Балансировка G5.6

Статическая и динамическая балансировка колеса по высокому классу точности не хуже G5.6.

Если вам необходимо купить вентилятор дымоудаления для строящегося объекта, промышленная серия HTF от Gornovent предлагает передовое инженерное решение. Наши осевые вентиляторы дымоудаления спроектированы специально для жестких условий аварийной эксплуатации. Конструкция способна выдерживать экстремальный тепловой удар, соответствуя классам F300 (300°C / 60 мин) и F400 (400°C / 120 мин). Лопатки вентилятора изготовлены из высококачественной стали методом гидравлической вытяжки ступицы и штамповки, что гарантирует высокую прочность и долговечность. Внешний фланец корпуса выполнен методом цельной ротационной отбортовки.

⚙️ Модификации и технический диапазон серии HTF

HTF-I (Односкоростной)

Диаметр: 300–1600 мм (19 типоразмеров).
Расход: 1600–140000 м³/ч.
Полное давление: 50–1000 Па.
Классический аварийный режим вытяжки.

HTF-II (Двухскоростной)

Диаметр: 500–1500 мм (13 типоразмеров).
Расход: 3500–110000 м³/ч.
Полное давление: 90–900 Па.
Совмещение общеобменной и пожарной вентиляции.

HTF-III (Крышный)

Диаметр: 300–1400 мм (16 типоразмеров).
Расход: 1400–100000 м³/ч.
Полное давление: 90–1500 Па.
Дизайн со смешанным потоком для монтажа на кровле.

HTF-IV (Высоконапорный)

Диаметр: 400–1400 мм (14 типоразмеров).
Расход: 2500–100000 м³/ч.
Полное давление: 90–1300 Па.
Смешанный поток для воздуховодов с высоким сопротивлением.

ℹ️ Инженерная заметка по регулированию скорости: При использовании частотно-регулируемого привода (ЧРП) и инверторного шкафа управления рекомендуется заблокировать рабочую частоту двигателя в диапазоне 25 Гц ~ 50 Гц для обеспечения оптимального крутящего момента и охлаждения. Для объектов с жесткими требованиями к акустике все модификации могут быть укомплектованы глушителями шума различной длины.

📦 Стандартная комплектация

  • Рабочее колесо (крыльчатка в сборе)
  • Корпус вентилятора (наружный кожух, направляющий аппарат, внутренний цилиндр, опора двигателя)
  • Жаропрочный электродвигатель (класс изоляции H)
  • Опорные лапы / Шасси для стационарного монтажа

➕ Дополнительные опции и аксессуары (По запросу)

  • Виброизолирующее оборудование (пружинные или резиновые виброопоры)
  • Защитная сетка для предотвращения попадания посторонних предметов
  • Шкаф автоматического управления (в т.ч. с частотным регулированием)
  • Ответные фланцы для быстрого подключения к воздуховодам
  • Шумоглушители трубчатые (различной длины под проект)

📋 Условия эксплуатации и параметры огнестойкости
Параметр Стандартный режим (Общеобменная вентиляция) Высокотемпературный режим (Дымоудаление)
Рабочая температура от −20 °C до +45 °C
(Длительная непрерывная работа)		 • До 100 °C (стабильная работа до 20 часов)
• Класс F300: 300 °C (в течение 60 мин.) / 280 °C (60 мин. по GA211-2009)
• Класс F400: 400 °C (в течение 120 мин.)
Относительная влажность Менее 90% Менее 90%
Перемещаемая среда Чистый воздух Дымовоздушная смесь (газы и продукты горения)
Параметры электропитания 380 В / 50 Гц (3 фазы)
(Возможно исполнение под индивидуальный заказ)		 380 В / 50 Гц (3 фазы)
(Рекомендуется подключение через огнестойкий кабель)

🔽 Ниже представлен полный технический каталог серии HTF. Разверните интересующую вас вкладку (HTF-I ~ HTF-IV) для просмотра детальных чертежей и скачивания спецификаций.
